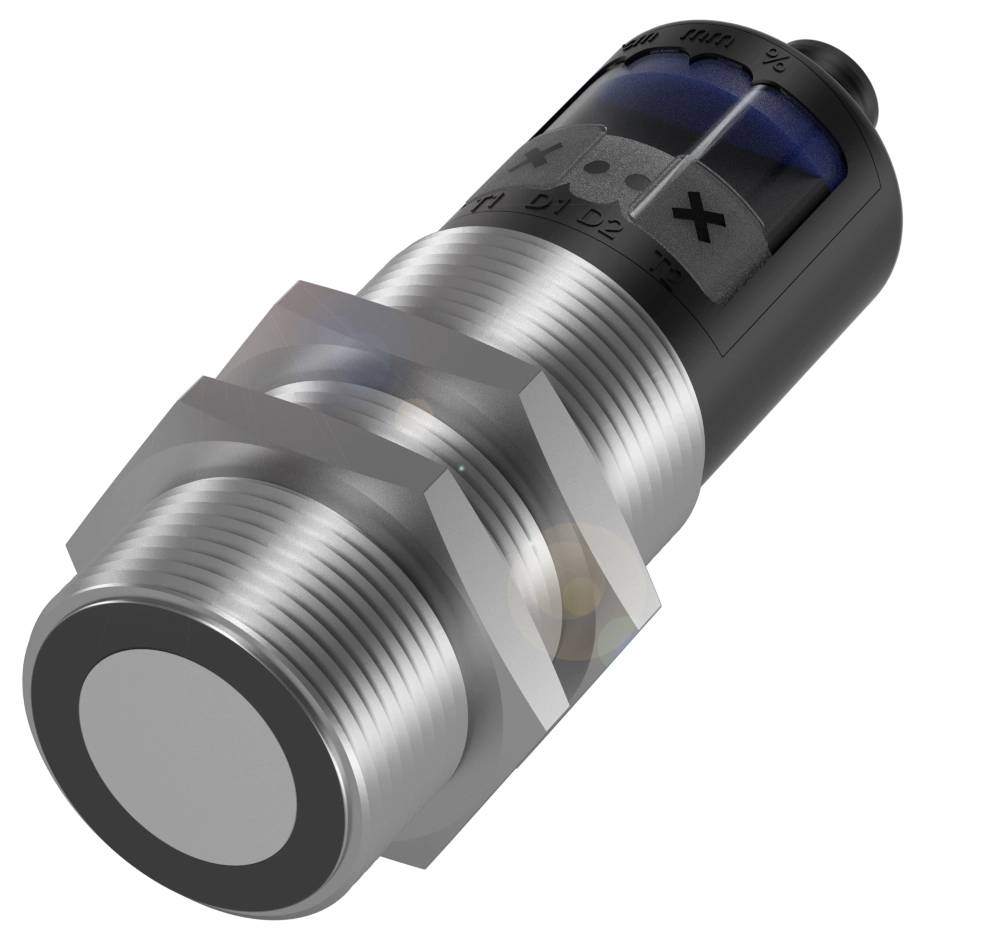

BALLUFF Ultralydssensor Ultralyd PNP BUS0038
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Ultralydssensor
Driftsspænding maks.
30 V
Udgange
PNP
Koblingsafstand (max.)
1300 mm
Variant
Ultralyd
Datablad (PDF)
Højdepunkter og detaljer
Nærhedssensor - Induktiv
- Tilslutning: Stik, M12x1-stik, 5-polet
- Konstruktion: Dia. 30 mm
- Koblingsudgang: PNP sluttekontakt/brydekontakt (NO/NC)
- Kabinetmateriale: Messing, forniklet
- PBT, TPU
- Analog udgang: Analog, spænding/analog, strøm 0…10 V/4…20 mA
Vigtig information
Tekniske specifikationer
- Vigtigste kendetegn:Aktiv flade, materiale: PU-skum/epoxyharpiks/glas
- Analog udgang: Analog, spænding/analog, strøm 0…10 V/4…20 mA
- Tilslutning: Stik, M12x1-stik, 5-polet
- Konstruktion: Dia. 30 mm
- Driftsspænding Ub: 9...30 VDC
- Kabinetmateriale: Messing, forniklet
- PBT, TPU
- Rækkevidde 200...2000 mm
- Koblingsudgang: PNP sluttekontakt/brydekontakt (NO/NC)
- Skiftefrekvens 8 Hz
- Kapslingsklasse:IP67
- Omgivelsestemperatur -25...70 °C.
- Repeterbarhed: ± 0.15 % FS
- Yderligere egenskaber:
- Driftsspænding UE DC: 24 V
- Driftsspænding Ub: 9...30 VDC
- Skiftefrekvens 8 Hz
- Tilslutning: M12x1-stik, 5-polet
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Nominel kontaktafstand Sn: 1300 mm
- Udgangsstrøm max. 200 mA
- Visning: Afstandsværdi - segmentvisning
- Hysterese H maks.: 20 mm
- Anvendelse: Afstandsmåling
- Måleområde 200...2000 mm
- Indgangsfunktion: Synkroniseringssignal
- Strømforbrug max. 80 mA
- Synkronisering: Intern, maks. 10 sensorer
- Ultralydsfrekvens 200 kHz
- Opløsning: ≤ 0.180 mm
- Repeterbarhed: ± 0.15 % FS
- Belastningsmodstand RL maks. (analog i): 500 ohm ved UB > 20 V|100 ohm ved UB < 20 V.
- Belastningsmodstand RL min. (Analog U): 100 ohm ved UB > 15 V.
- Produkttype
Ultralydssensor
- Type
BUS0038
- Min. driftsspænding
9 V
- Driftsspænding maks.
30 V
- Driftsspænding
9 - 30 V
- Udgange
PNP
- Koblingsafstand (max.)
1300 mm
- Kontaktfrekvens
8 Hz
- Variant
Ultralyd
- Tilslutning
Stik M12, 5 polet
- Materiale-egenskaber
Forniklet
- Kabinetmateriale
Messing
- Kontakttype
Antivalent
IP67
- Min. Temperatur
-25 °C
- Maks. temperatur
70 °C
- L
94.5 mm
- (Ø)
30 m
- Dim.
(Ø x L) 30 m x 94.5 mm
- Tilladt strømbelastning per stikplads
200 mA
- Nominel spænding
30 V
- Driftsspænding
24
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3416288 BALLUFF Ultralydssensor Ultralyd PNP BUS0038
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3416288 BALLUFF Ultralydssensor Ultralyd PNP BUS0038
Beskrivelse
Positionsregistrering eller objektregistrering i faste, pulverformede og flydende medier -berøringsfri kan du kontrollere tilstedeværelse og tælle objekter. Kan anvendes universelt, og de er uafhængige af farve og overfladebeskaffenhed. Tåge, støv eller snavs er ikke noget problem for dem. Den høje opløsning og de små blindzoner sikrer den højeste præcision. Ultralydssensorer adskiller sig fra hinanden via deres udgangssignal. Konstruktion=dia. 30 mm, analog udgang=analog, spænding/analog, strøm 0.10 V/4.20 mA lineær stigende/faldende, koblingsudgang=PNP/sluttekontakt (NO/NC), tilslutning=stikforbindelse, M12x1-stik, 5-polet, Kabinetmateriale=messing PBT, TPU, aktiv flade, materiale=PU-skum/epoxyharpiks/glas, rækkevidde=200...2000 mm, skiftefrekvens=8 Hz, godkendelse/overensstemmelse=cULus LISTEDCEEACWEEE, omgivelsestemperatur=-25...70 °C, beskyttelsesklasse=IP67, gentagelsesnøjagtighed=± 0.15 % FS, driftsspænding Ub=9...30 VDC
