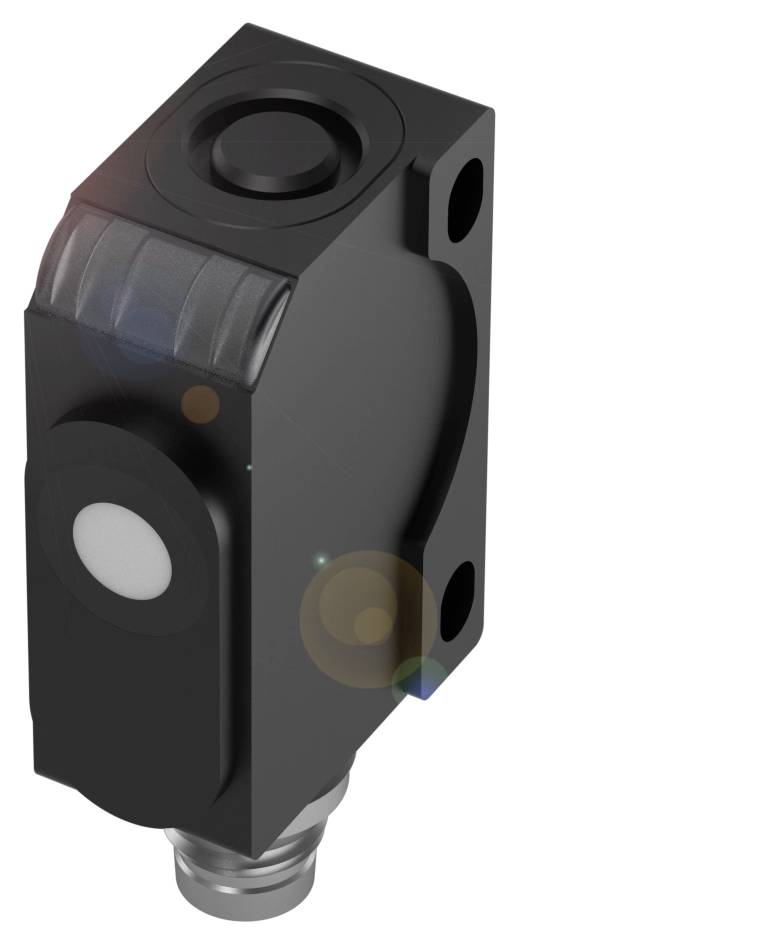

BALLUFF Ultralydssensor Ultralyd PNP BUS0021
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Ultralydssensor
Driftsspænding maks.
30 V
Udgange
PNP
Koblingsafstand (max.)
70 mm
Variant
Ultralyd
Datablad (PDF)
Højdepunkter og detaljer
Nærhedssensor - Induktiv
- Tilslutning: Stik, M8x1-stik, 4-polet
- Konstruktion: Kasseformet
- Koblingsudgang: PNP sluttekontakt/brydekontakt (NO/NC)
- Kabinetmateriale: ABS
- Aktiv flade, materiale: PU-skum/epoxyharpiks/glas
Vigtig information
Tekniske specifikationer
- Vigtigste kendetegn:Aktiv flade, materiale: PU-skum/epoxyharpiks/glas
- Tilslutning: Stik, M8x1-stik, 4-polet
- Konstruktion: Kasseformet
- Driftsspænding Ub: 20...30 VDC
- Kabinetmateriale: ABS
- Rækkevidde 20...100 mm
- Koblingsudgang: PNP sluttekontakt/brydekontakt (NO/NC)
- Skiftefrekvens 250 Hz
- Kapslingsklasse:IP67
- Omgivelsestemperatur -25...70 °C.
- Repeterbarhed: ± 0.15 % FS
- Yderligere egenskaber:
- Mål 12 x 42.5 x 21.6 mm
- Fastgørelse: Skrue M3
- Driftsspænding UE DC: 24 V
- Driftsspænding Ub: 20...30 VDC
- Skiftefrekvens 250 Hz
- Tilslutning: M8x1-stik, 4-polet
- Kortslutningsbeskyttelse: Ja
- Nominel kontaktafstand Sn: 70 mm
- MTTF (40 °C): 1657 a
- Aktiv flade, materiale: PU-skum/epoxyharpiks/glas
- Koblingsudgang: PNP sluttekontakt/brydekontakt (NO/NC)
- Kabinetmateriale: ABS
- Kapslingsklasse:IP67
- Omgivelsestemperatur -25...70 °C.
- Udgangsstrøm max. 200 mA
- Indstillingsmulighed: Fabriksindstilling (reset)|tastelås tændt/fra|sluttekontakt/brydekontakt|koblingsafstand, 2 værdier|driftstype
- Serie: R06K1
- Display: Udgangsfunktion - LED gul|driftstype - LED grøn, blinker|LED grøn: Driftsspænding|koblingsfunktion - LED grøn, blinker
- Indstilling: Knap
- Opbevaringstemperatur: -40... 85 °C.
- Hysterese H maks.: 2 mm
- Anvendelse: Objektregistrering
- Måleområde 20...100 mm
- Driftstype: Refleksionsfotocelle (vindue)|refleksionsfotocelle (koblingspunkt)|refleksionsfotocelle
- Indgangsfunktion: Synkroniseringssignal
- Strømforbrug max. 30 mA
- Synkronisering: Ekstern, et vilkårligt antal sensorer
- Opløsning: ≤ 0.056 mm
- Repeterbarhed: ± 0.15 % FS
- Polaritetsbeskyttet registreringsområde/måleområde: Ja
- Ultralydsfrekvens for elektrisk tilslutning: 380 kHz
- Produkttype
Ultralydssensor
- Type
BUS0021
- Min. driftsspænding
20 V
- Driftsspænding maks.
30 V
- Driftsspænding
20 - 30 V
- Udgange
PNP
- Koblingsafstand (max.)
70 mm
- Kontaktfrekvens
250 Hz
- Variant
Ultralyd
- Tilslutning
Stik
- Kabinetmateriale
ABS
IP67
- Min. Temperatur
-25 °C
- Maks. temperatur
70 °C
- L
21.6 mm
- Bredde
12.0 mm
- H
42.5 mm
- Dim.
(L x B x H) 21.6 x 12.0 x 42.5 mm
- Tilladt strømbelastning per stikplads
200 mA
- Materiale
ABS
- Nominel spænding
30 V
- Driftsspænding
24
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3416399 BALLUFF Ultralydssensor Ultralyd PNP BUS0021
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3416399 BALLUFF Ultralydssensor Ultralyd PNP BUS0021
Beskrivelse
Berøringsfrit mål fyldningsstand, højde eller forhæng, kan anvendes universelt, arbejder den uafhængigt af farve og overfladebeskaffenhed. Høj opløsning, store rækkevidder og små blindzoner sikrer den yderste præcision. Ultralyds-sensorerne adskiller sig via deres spændings- eller strømudgang og varianter med ekstra kontaktudgang. Konstruktion=kasseformet, koblingsudgang=PNP sluttekontakt/brydekontakt (NO/NC), tilslutning=stikforbindelse, M8x1-stik, 4-polet, Kabinetmateriale=ABS, aktiv flade, materiale=PU-skum/epoxyharpiks/glas, rækkevidde=20...100 mm, koblingsfrekvens=250 Hz, godkendelse/overensstemmelse=CEEACWEEE, omgivelsestemperatur=-25...70 °C, beskyttelsesklasse=IP67, gentagelsesnøjagtighed=± 0.15 % FS, driftsspænding Ub=20...30 VDC
