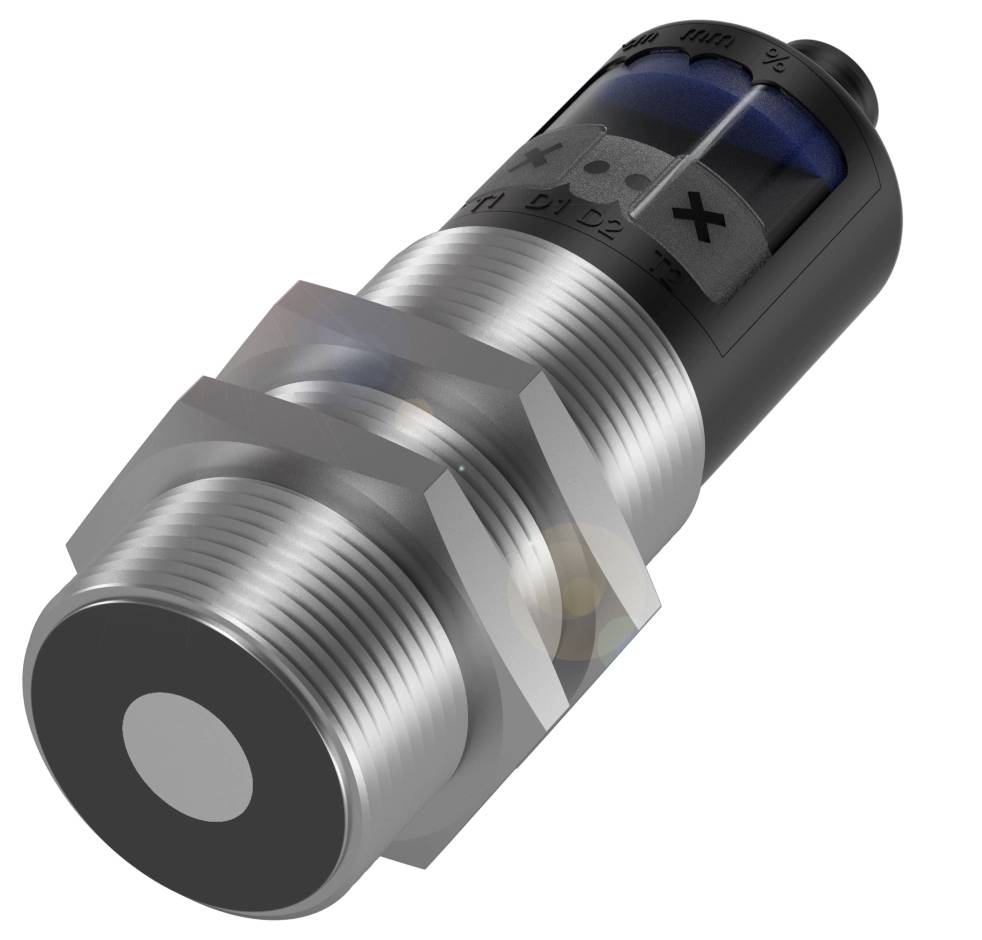

BALLUFF Ultralydssensor Ultralyd NPN BUS005P
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Ultralydssensor
Driftsspænding maks.
30 V
Udgange
NPN
Koblingsafstand (max.)
350 mm
Variant
Ultralyd
Datablad (PDF)
Højdepunkter og detaljer
Nærhedssensor - Induktiv
- Tilslutning: Stik, M12x1-stik
- Rækkevidde 65...600 mm
- Kontaktudgang: NPN sluttekontakt/brydekontakt (NO/NC)
- Kabinetmateriale: Messing, forniklet
- PBT, TPU
- Aktiv flade, materiale: PU-skum/epoxyharpiks/glas
Vigtig information
Tekniske specifikationer
- Vigtigste kendetegn:Aktiv flade, materiale: PU-skum/epoxyharpiks/glas
- Tilslutning: Stik, M12x1-stik
- Driftsspænding Ub: 9...30 VDC
- Kabinetmateriale: Messing, forniklet
- PBT, TPU
- Rækkevidde 65...600 mm
- Kontaktudgang: NPN sluttekontakt/brydekontakt (NO/NC)
- Skiftefrekvens 12 Hz
- Kapslingsklasse:IP67
- Omgivelsestemperatur -25...70 °C.
- Repeterbarhed: ± 0.15 % FS
- Yderligere egenskaber:
- Driftsspænding UE DC: 24 V
- Driftsspænding Ub: 9...30 VDC
- Skiftefrekvens 12 Hz
- Tilslutning: M12x1-stik
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Nominel kontaktafstand Sn: 350 mm
- Udgangsstrøm max. 200 mA
- Indstillingsmulighed: Multiplexingshastighed|synkronisering aktiveret/fra|synchron-/multiplex|segmentvisning lys/mørk/fra|filterstyrke (10 trin)|Responsforsinkelse 0...20 s|område forunderblænding|multiplex Multiplex-sensoradresse|sensorjustering (kalibrering)|temperaturkompensation til/fra|målefølerhysterese|hysterese (3 trin)|indstilstand display/tast|indstilling af|skærm (|skifteafstand
- Serie M30M1
- Visning: Afstandsværdi - segmentvisning|udgangsfunktion - LED gul|LED grøn: Driftsspænding|sensorindstillinger - segment-|visning
- Justering: Knap (2x)
- Hysterese H maks.: 5 mm
- Anvendelse: Objektregistrering
- Måleområde 65...600 mm
- Driftstype: Refleksionsbarriere|refleksionstast (koblingspunkt)|refleksionsaste (vindue)
- Indgangsfunktion: Synkroniseringssignal
- Strømforbrug max. 80 mA
- Synkronisering: Intern, maks. 10 sensorer
- Ultralydsfrekvens 400 kHz
- Opløsning: ≤ 0.025 mm
- Repeterbarhed: ± 0.15 % FS
- Produkttype
Ultralydssensor
- Type
BUS005P
- Min. driftsspænding
9 V
- Driftsspænding maks.
30 V
- Driftsspænding
9 - 30 V
- Udgange
NPN
- Koblingsafstand (max.)
350 mm
- Kontaktfrekvens
12 Hz
- Variant
Ultralyd
- Tilslutning
Stik
- Kabinetmateriale
Messing
IP67
- Min. Temperatur
-25 °C
- Maks. temperatur
70 °C
- Tilladt strømbelastning per stikplads
200 mA
- Nominel spænding
30 V
- Driftsspænding
24
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3416414 BALLUFF Ultralydssensor Ultralyd NPN BUS005P
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3416414 BALLUFF Ultralydssensor Ultralyd NPN BUS005P
Beskrivelse
Berøringsfrit mål fyldningsstand, højde eller forhæng, kan anvendes universelt, arbejder den uafhængigt af farve og overfladebeskaffenhed. Høj opløsning, store rækkevidder og små blindzoner sikrer den yderste præcision. Ultralyds-sensorerne adskiller sig via deres spændings- eller strømudgang og varianter med ekstra kontaktudgang. Koblingsudgang=NPN sluttekontakt/brydekontakt (NO/NC), tilslutning = stik, M12x1-stik, husmateriale=messing PBT, TPU, aktiv flade, materiale=PU-skum/epoxyharpiks/glas, rækkevidde=65...600 mm, koblingsfrekvens=12 Hz, godkendelse/konformitet=cULus LISTEDCEeEEE, omgivelsestemperatur=-25...70 °C, beskyttelsesklasse=IP67, gentagelsesnøjagtighed=± 0.15 % FS, driftsspænding Ub=9...30 VDC
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
