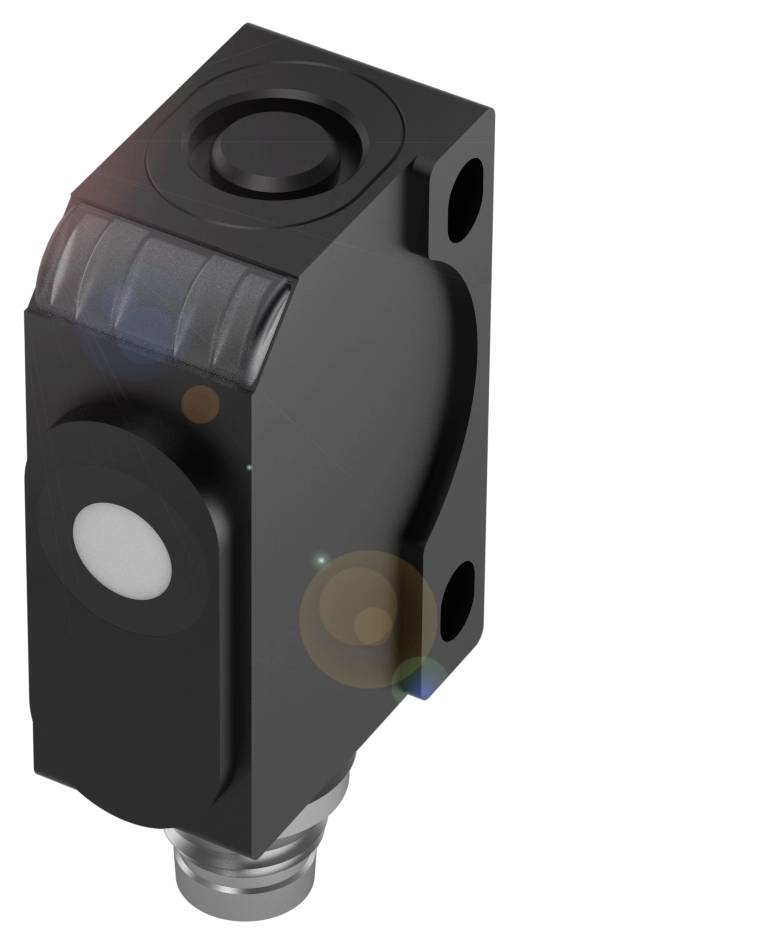

BALLUFF Ultralydssensor Ultralyd NPN BUS004E
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Ultralydssensor
Driftsspænding maks.
30 V
Udgange
NPN
Koblingsafstand (max.)
70 mm
Variant
Ultralyd
Datablad (PDF)
Højdepunkter og detaljer
Nærhedssensor - Induktiv
- Tilslutning: Stik, M8x1-stik, 4-polet
- Rækkevidde 20...100 mm
- Kontaktudgang: NPN sluttekontakt/brydekontakt (NO/NC)
- Kabinetmateriale: ABS
- Aktiv flade, materiale: PU-skum/epoxyharpiks/glas
Vigtig information
Tekniske specifikationer
- Vigtigste kendetegn:Aktiv flade, materiale: PU-skum/epoxyharpiks/glas
- Tilslutning: Stik, M8x1-stik, 4-polet
- Driftsspænding Ub: 20...30 VDC
- Kabinetmateriale: ABS
- Rækkevidde 20...100 mm
- Kontaktudgang: NPN sluttekontakt/brydekontakt (NO/NC)
- Skiftefrekvens 250 Hz
- Kapslingsklasse:IP67
- Omgivelsestemperatur -25...70 °C.
- Repeterbarhed: ± 0.15 % FS
- Yderligere egenskaber:
- Fastgørelse: Skrue M3
- Driftsspænding UE DC: 24 V
- Driftsspænding Ub: 20...30 VDC
- Skiftefrekvens 250 Hz
- Tilslutning: M8x1-stik, 4-polet
- Kortslutningsbeskyttelse: Ja
- Nominel kontaktafstand Sn: 70 mm
- MTTF (40 °C): 516 a
- Aktiv flade, materiale: PU-skum/epoxyharpiks/glas
- Kontaktudgang: NPN sluttekontakt/brydekontakt (NO/NC)
- Kabinetmateriale: ABS
- Kapslingsklasse:IP67
- Omgivelsestemperatur -25...70 °C.
- Udgangsstrøm max. 200 mA
- Indstillingsmulighed: Fabriksindstilling (reset)|tastelås tændt/fra|sluttekontakt/brydekontakt|koblingsafstand, 2 værdier|driftstype
- Serie: R06K1
- Display: Udgangsfunktion - LED gul|driftstype - LED grøn, blinker|LED grøn: Driftsspænding|koblingsfunktion - LED grøn, blinker
- Indstilling: Knap
- Opbevaringstemperatur: -40... 85 °C.
- Hysterese H maks.: 2 mm
- Anvendelse: Objektregistrering
- Måleområde 20...100 mm
- Driftstype: Refleksionsfotocelle (vindue)|refleksionsfotocelle (koblingspunkt)|refleksionsfotocelle
- Indgangsfunktion: Synkroniseringssignal
- Strømforbrug max. 30 mA
- Synkronisering: Ekstern, et vilkårligt antal sensorer
- Opløsning: ≤ 0.056 mm
- Repeterbarhed: ± 0.15 % FS
- Polaritetsbeskyttet registreringsområde/måleområde: Ja
- Ultralydsfrekvens for elektrisk tilslutning: 380 kHz
- Produkttype
Ultralydssensor
- Type
BUS004E
- Min. driftsspænding
20 V
- Driftsspænding maks.
30 V
- Driftsspænding
20 - 30 V
- Udgange
NPN
- Koblingsafstand (max.)
70 mm
- Kontaktfrekvens
250 Hz
- Variant
Ultralyd
- Tilslutning
Stik
- Kabinetmateriale
ABS
IP67
- Min. Temperatur
-25 °C
- Maks. temperatur
70 °C
- Tilladt strømbelastning per stikplads
200 mA
- Materiale
ABS
- Nominel spænding
30 V
- Driftsspænding
24
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3416324 BALLUFF Ultralydssensor Ultralyd NPN BUS004E
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3416324 BALLUFF Ultralydssensor Ultralyd NPN BUS004E
Beskrivelse
Berøringsfrit mål fyldningsstand, højde eller forhæng, kan anvendes universelt, arbejder den uafhængigt af farve og overfladebeskaffenhed. Høj opløsning, store rækkevidder og små blindzoner sikrer den yderste præcision. Ultralyds-sensorerne adskiller sig via deres spændings- eller strømudgang og varianter med ekstra kontaktudgang. Kontaktudgang=NPN sluttekontakt/brydekontakt (NO/NC), tilslutning = stik, M8x1-stik, 4-polet, kabinetmateriale=ABS, aktiv flade, materiale=PU-skum/epoxyharpiks/glas, rækkevidde=20...100 mm, koblingsfrekvens=250 Hz, godkendelse/overensstemmelse=CEEACWEEE, omgivelsestemperatur=-25...70 °C, beskyttelsesklasse=IP67, gentagelsesnøjagtighed=± 0.15 % FS, driftsspænding Ub=20...30 VDC
