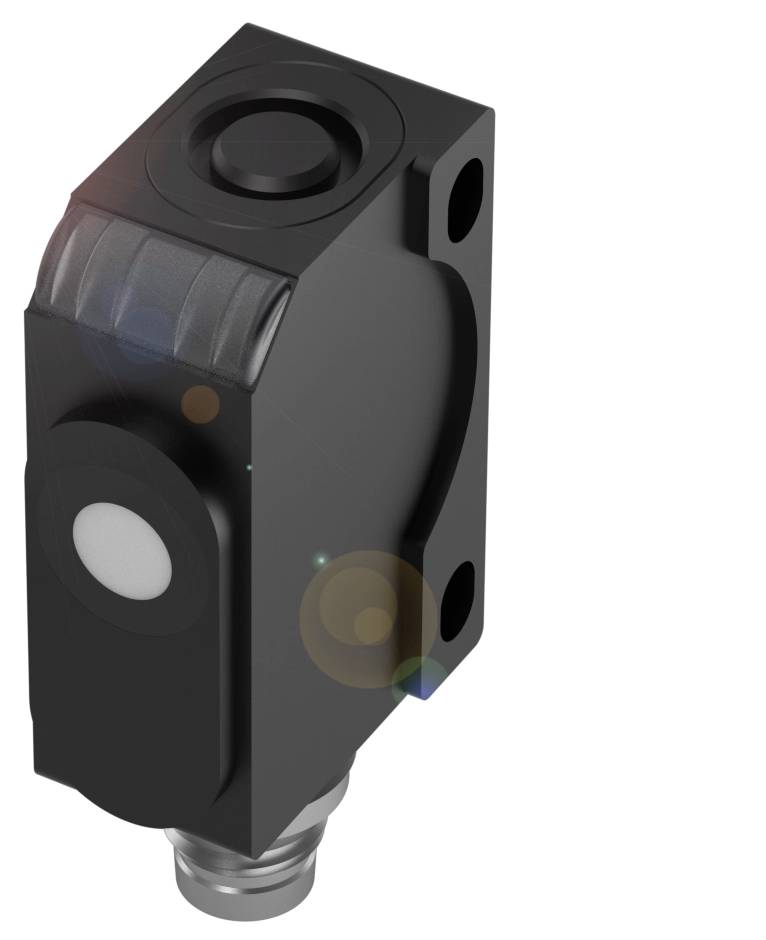

BALLUFF Ultralydssensor Ultralyd Analog strøm BUS004F
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Ultralydssensor
Driftsspænding maks.
30 V
Udgange
Analog strøm
Koblingsafstand (max.)
240 mm
Variant
Ultralyd
Datablad (PDF)
Højdepunkter og detaljer
Nærhedssensor - Induktiv
- Tilslutning: Stik, M8x1-stik, 4-polet
- Konstruktion: Kasseformet
- Kabinetmateriale: ABS, forniklet
- Aktiv flade, materiale: PU-skum/epoxyharpiks/glas
- Analog udgang: Analog, strøm 4…20 mA
Vigtig information
Tekniske specifikationer
- Vigtigste kendetegn:Aktiv flade, materiale: PU-skum/epoxyharpiks/glas
- Analog udgang: Analog, strøm 4…20 mA
- Tilslutning: Stik, M8x1-stik, 4-polet
- Konstruktion: Kasseformet
- Driftsspænding Ub: 20...30 VDC
- Kabinetmateriale: ABS, forniklet
- Rækkevidde 50...350 mm
- Kapslingsklasse:IP67
- Omgivelsestemperatur -25...70 °C.
- Repeterbarhed: ± 0.15 % FS
- Yderligere egenskaber:
- Mål 12 x 42.5 x 23.1 mm
- Fastgørelse: Skrue M3
- Driftsspænding UE DC: 24 V
- Driftsspænding Ub: 20...30 VDC
- Tilslutning: M8x1-stik, 4-polet
- Polaritetsbeskyttelse: Ja
- Nominel kontaktafstand Sn: 240 mm
- MTTF (40 °C): 516 a
- Aktiv flade, materiale: PU-skum/epoxyharpiks/glas
- Kabinetmateriale: ABS, forniklet
- Kapslingsklasse:IP67
- Omgivelsestemperatur -25...70 °C.
- Indstillingsmulighed: Tastelås tændt/fra|fabriksindstilling (reset)|karakteristik stigende/faldende
- Overfladebeskyttelse: Forniklet
- Serie: R06K1
- Display: Driftsart - LED grøn, blinker|LED grøn: Driftsspænding|objekt i området - LED gul
- Indstilling: Knap
- Opbevaringstemperatur: -40... 85 °C.
- Anvendelse: Afstandsmåling
- Måleområde 50...350 mm
- Driftsform: Analog måling (karakteristik)
- Indgangsfunktion: Synkroniseringssignal
- Strømoptag: Maks. 35 mA
- Synkronisering: Ekstern, et vilkårligt antal sensorer
- Ultralydsfrekvens 500 kHz
- Opløsning: ≤ 0.037 mm
- Repeterbarhed: ± 0.15 % FS
- Analog udgang: Analog, strøm 4…20 mA
- Udgangskarakteristik: Lineær stigende/faldende
- Belastningsmodstand RL maks. (analog i): 500 ohm
- Produkttype
Ultralydssensor
- Type
BUS004F
- Min. driftsspænding
20 V
- Driftsspænding maks.
30 V
- Driftsspænding
20 - 30 V
- Udgange
Analog strøm
- Koblingsafstand (max.)
240 mm
- Variant
Ultralyd
- Tilslutning
Stik
- Materiale-egenskaber
Forniklet
- Kabinetmateriale
ABS
IP67
- Min. Temperatur
-25 °C
- Maks. temperatur
70 °C
- L
23.1 mm
- Bredde
12.0 mm
- H
42.5 mm
- Dim.
(L x B x H) 23.1 x 12.0 x 42.5 mm
- Materiale
ABS, metalliseret
- Nominel spænding
30 V
- Driftsspænding
24
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3416333 BALLUFF Ultralydssensor Ultralyd Analog strøm BUS004F
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3416333 BALLUFF Ultralydssensor Ultralyd Analog strøm BUS004F
Beskrivelse
Positionsregistrering eller objektregistrering i faste, pulverformede og flydende medier -berøringsfri kan du kontrollere tilstedeværelse og tælle objekter. Kan anvendes universelt, og de er uafhængige af farve og overfladebeskaffenhed. Tåge, støv eller snavs er ikke noget problem for dem. Den høje opløsning og de små blindzoner sikrer den højeste præcision. Ultralydssensorer adskiller sig fra hinanden via deres udgangssignal. Konstruktion=kasseformet, analog udgang=analog, strøm 4.20 mA, tilslutning=stikforbindelse, M8x1-stik, 4-polet, husmateriale=ABS, aktiv flade, materiale=PU-skum/epoxyharpiks/glas, rækkevidde=50...350 mm, godkendelse/overensstemmelse=CEEACWEEE, omgivelsestemperatur=-25...70 °C, beskyttelsesklasse=IP67, gentagelsesnøjagtighed=± 0.15 % FS, driftsspænding Ub=20...30 VDC
