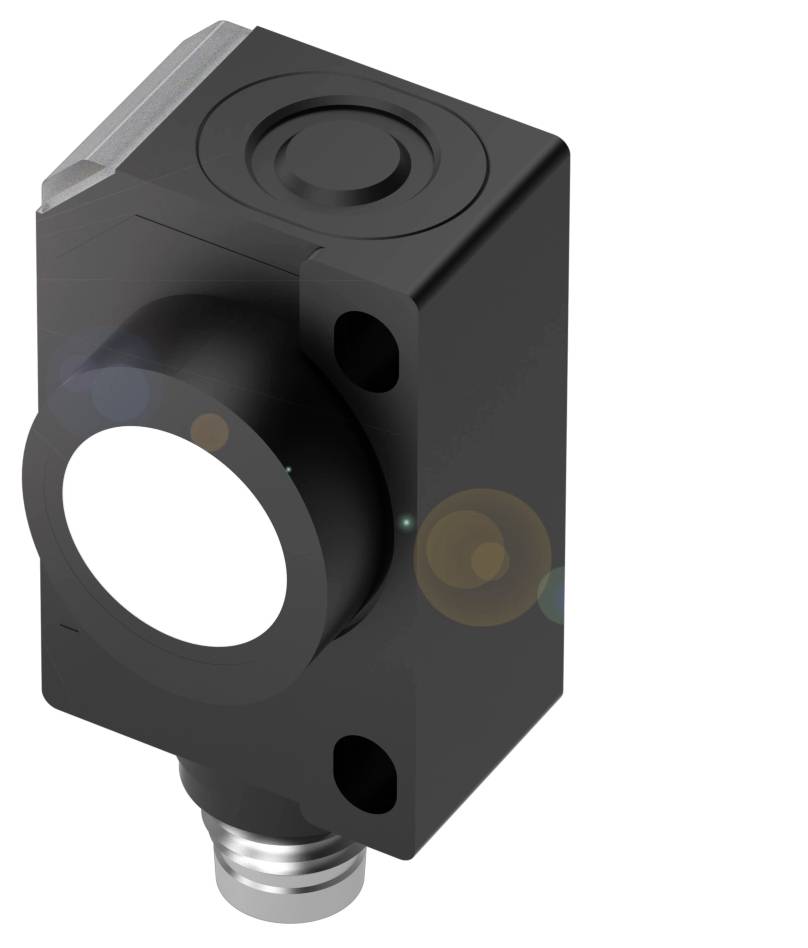

BALLUFF Ultralydssensor Ultralyd Analog spænding BUS005E Single
EAN:
Fremstillingsnr.
Artikel nr.:
Emballage-type
Single
Produkttype
Ultralydssensor
Driftsspænding maks.
30 V
Udgange
Analog spænding
Koblingsafstand (max.)
700 mm
Datablad (PDF)
Højdepunkter og detaljer
Nærhedssensor - Induktiv
- Tilslutning: Stik, M8x1-stik, 4-polet
- Konstruktion: Kasseformet
- Kabinetmateriale: ABS
- Aktiv flade, materiale: PU-skum/epoxyharpiks/glas
- Analog udgang: Analog, spænding 0…10 V.
Vigtig information
Tekniske specifikationer
- Vigtigste kendetegn:Aktiv flade, materiale: PU-skum/epoxyharpiks/glas
- Analog udgang: Analog, spænding 0…10 V.
- Tilslutning: Stik, M8x1-stik, 4-polet
- Konstruktion: Kasseformet
- Driftsspænding Ub: 20...30 VDC
- Kabinetmateriale: ABS
- Rækkevidde 120...1000 mm
- Kapslingsklasse:IP67
- Omgivelsestemperatur -25...70 °C.
- Repeterbarhed: ± 0.15 % FS
- Yderligere egenskaber:
- Mål 20.1 x 42.5 x 18 mm
- Fastgørelse: Skrue M3
- Driftsspænding UE DC: 24 V
- Driftsspænding Ub: 20...30 VDC
- Tilslutning: M8x1-stik, 4-polet
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Nominel kontaktafstand Sn: 700 mm
- MTTF (40 °C): 1657 a
- Aktiv flade, materiale: PU-skum/epoxyharpiks/glas
- Kabinetmateriale: ABS
- Kapslingsklasse:IP67
- Omgivelsestemperatur -25...70 °C.
- Indstillingsmulighed: Tastelås tændt/fra|fabriksindstilling (reset)|karakteristik stigende/faldende
- Serie: R06K1
- Display: Driftsart - LED grøn, blinker|LED grøn: Driftsspænding|objekt i området - LED gul
- Indstilling: Knap
- Opbevaringstemperatur: -40... 85 °C.
- Anvendelse: Afstandsmåling
- Måleområde 120...1000 mm
- Driftsform: Analog måling (karakteristik)
- Indgangsfunktion: Synkroniseringssignal
- Strømoptag: Maks. 35 mA
- Synkronisering: Ekstern, et vilkårligt antal sensorer
- Ultralydsfrekvens 300 kHz
- Opløsning: ≤ 0.037 mm
- Repeterbarhed: ± 0.15 % FS
- Analog udgang: Analog, spænding 0…10 V.
- Udgangskarakteristik: Lineær stigende/faldende
- Belastningsmodstand RL min. (Analog U): 100 kOhm
- Emballage-type
Single
- Produkttype
Ultralydssensor
- Type
BUS005E
- Min. driftsspænding
20 V
- Driftsspænding maks.
30 V
- Driftsspænding
20 - 30 V
- Udgange
Analog spænding
- Koblingsafstand (max.)
700 mm
- Variant
Ultralyd
- Tilslutning
Stik
- Kabinetmateriale
ABS
IP67
- Min. Temperatur
-25 °C
- Maks. temperatur
70 °C
- L
18.0 mm
- Bredde
20.1 mm
- H
42.5 mm
- Dim.
(L x B x H) 18.0 x 20.1 x 42.5 mm
- Materiale
ABS
- Nominel spænding
30 V
- Driftsspænding
24
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3416304 BALLUFF Ultralydssensor Ultralyd Analog spænding BUS005E Single
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3416304 BALLUFF Ultralydssensor Ultralyd Analog spænding BUS005E Single
Beskrivelse
Positionsregistrering eller objektregistrering i faste, pulverformede og flydende medier -berøringsfri kan du kontrollere tilstedeværelse og tælle objekter. Kan anvendes universelt, og de er uafhængige af farve og overfladebeskaffenhed. Tåge, støv eller snavs er ikke noget problem for dem. Den høje opløsning og de små blindzoner sikrer den højeste præcision. Ultralydssensorer adskiller sig fra hinanden via deres udgangssignal. Konstruktion=kasseformet, analog udgang=analog, spænding 0.10 V, tilslutning=stikforbinder, M8x1-stik, 4-polet, husmateriale=ABS, aktiv flade, materiale=PU-skum/epoxyharpiks/glas, rækkevidde=120...1000 mm, godkendelse/overensstemmelse=CEEACWEEE, omgivelsestemperatur=-25...70 °C, beskyttelsesklasse=IP67, gentagelsesnøjagtighed=± 0.15 % FS, driftsspænding Ub=20...30 VDC
