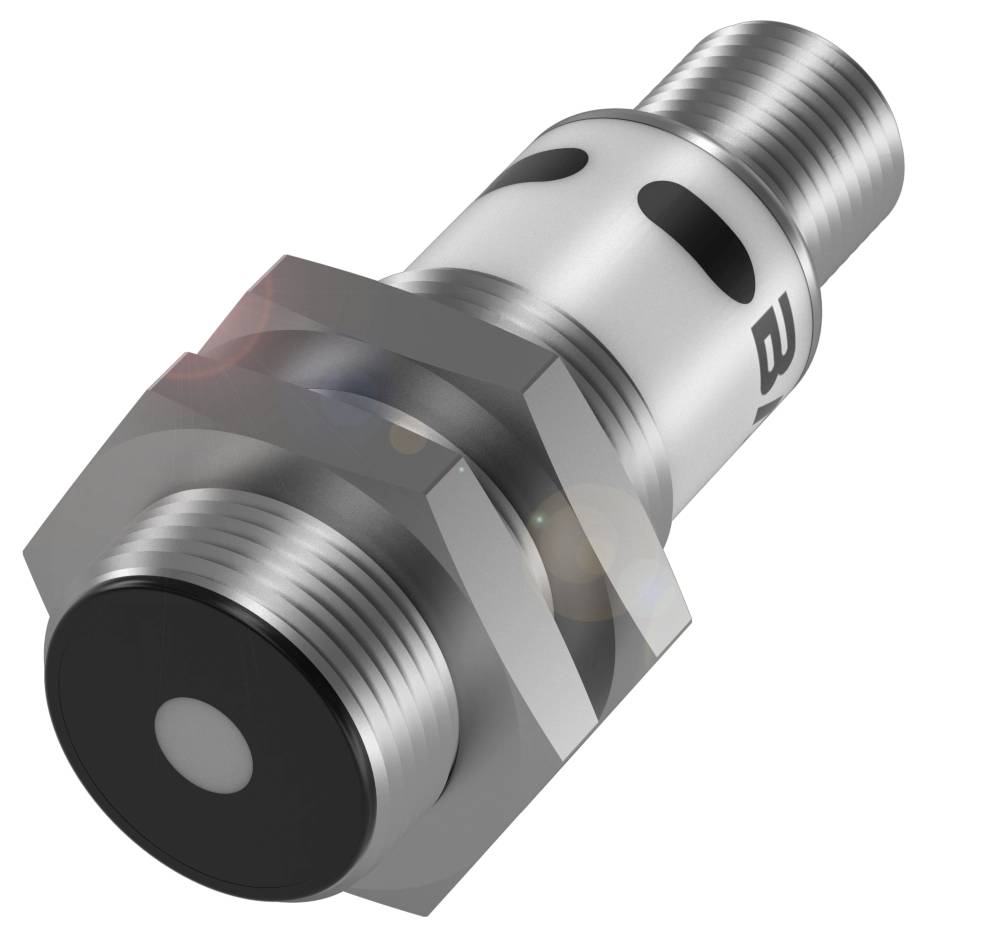

BALLUFF Ultralydssensor Ultralyd Analog spænding BUS0026
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Ultralydssensor
Driftsspænding maks.
30 V
Udgange
Analog spænding
Koblingsafstand (max.)
150 mm
Variant
Ultralyd
Datablad (PDF)
Højdepunkter og detaljer
Nærhedssensor - Induktiv
- Tilslutning: Stik, M12x1-stik, 5-polet
- Konstruktion: Dia. 18 mm
- Kabinetmateriale: Messing forniklet, forniklet
- PBT
- Aktiv flade, materiale: PU-skum/epoxyharpiks/glas
- Analog udgang: Analog, spænding 0…10 V.
Vigtig information
Tekniske specifikationer
- Vigtigste kendetegn:Aktiv flade, materiale: PU-skum/epoxyharpiks/glas
- Analog udgang: Analog, spænding 0…10 V.
- Tilslutning: Stik, M12x1-stik, 5-polet
- Konstruktion: Dia. 18 mm
- Driftsspænding Ub: 15...30 VDC
- Kabinetmateriale: Messing forniklet, forniklet
- PBT
- Rækkevidde 25...250 mm
- Kapslingsklasse:IP67
- Omgivelsestemperatur -25...70 °C.
- Repeterbarhed: ± 0.15 % FS
- Yderligere egenskaber:
- Mål: Dia. 18 x 52.5 mm
- Fastgørelse: Møtrik M18x1
- Driftsspænding UE DC: 24 V
- Driftsspænding Ub: 15...30 VDC
- Tilslutning: M12x1-stik, 5-polet
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Nominel kontaktafstand Sn: 150 mm
- MTTF (40 °C): 1134 a
- Aktiv flade, materiale: PU-skum/epoxyharpiks/glas
- Kabinetmateriale: Messing forniklet, forniklet|PBT
- Kapslingsklasse:IP67
- Omgivelsestemperatur -25...70 °C.
- Overfladebeskyttelse: Forniklet
- Serie M18M1
- Display: Led grøn: Driftsspænding|objekt i området - LED gul
- Første indstilling: nej
- Opbevaringstemperatur: -40... 85 °C.
- Anvendelse: Afstandsmåling
- Måleområde 25...250 mm
- Driftsform: Analog måling (karakteristik)
- Indgangsfunktion: Karakteristik stigende/faldende|indlær|fabriksindstilling (reset)|synkronisering tænd/sluk|synkronisationssignal
- Strømforbrug max. 40 mA
- Synkronisering: Intern, maks. 10 sensorer
- Ultralydsfrekvens 380 kHz
- Opløsning: ≤ 0.070 mm
- Repeterbarhed: ± 0.15 % FS
- Analog udgang: Analog, spænding 0…10 V.
- Udgangskarakteristik: Lineær stigende/faldende
- Belastningsmodstand RL min. (Analog U): 100 ohm ved UB > 15 V.
- Produkttype
Ultralydssensor
- Type
BUS0026
- Min. driftsspænding
15 V
- Driftsspænding maks.
30 V
- Driftsspænding
15 - 30 V
- Udgange
Analog spænding
- Koblingsafstand (max.)
150 mm
- Variant
Ultralyd
- Tilslutning
Stik M12, 5 polet
- Materiale-egenskaber
Forniklet
- Kabinetmateriale
Messing (forniklet)
IP67
- Min. Temperatur
-25 °C
- Maks. temperatur
70 °C
- L
52.5 mm
- (Ø)
18 m
- Dim.
(Ø x L) 18 m x 52.5 mm
- Materiale
Messing (forniklet)
PBT
- Nominel spænding
30 V
- Driftsspænding
24
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3416435 BALLUFF Ultralydssensor Ultralyd Analog spænding BUS0026
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3416435 BALLUFF Ultralydssensor Ultralyd Analog spænding BUS0026
Beskrivelse
Positionsregistrering eller objektregistrering i faste, pulverformede og flydende medier -berøringsfri kan du kontrollere tilstedeværelse og tælle objekter. Kan anvendes universelt, og de er uafhængige af farve og overfladebeskaffenhed. Tåge, støv eller snavs er ikke noget problem for dem. Den høje opløsning og de små blindzoner sikrer den højeste præcision. Ultralydssensorer adskiller sig fra hinanden via deres udgangssignal. Konstruktion=dia. 18 mm, analog udgang=analog, spænding 0.10 V, tilslutning=stikforbindelse, M12x1-stik, 5-polet, husmateriale=messing forniklet PBT, aktiv flade, materiale=PU-skum/epoxyharpiks/glas, rækkevidde=25...250 mm, godkendelse/overensstemmelse=cULus LISTEDCEEACWEEE, omgivelsestemperatur=-25...70 °C, beskyttelsesklasse=IP67, gentagelsesnøjagtighed=± 0.15 % FS, driftsspænding Ub=15...30 VDC
