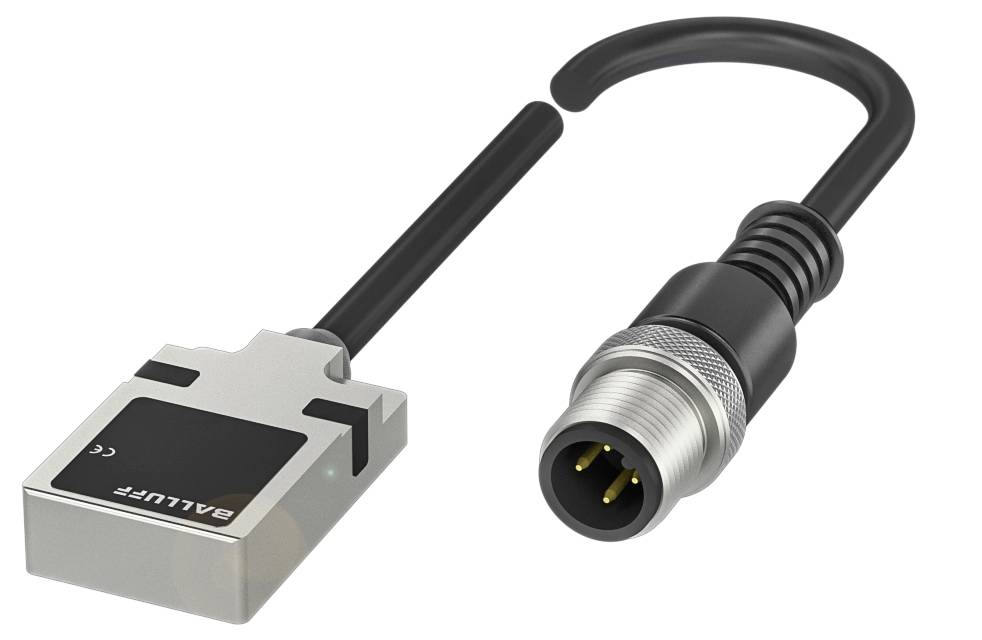

BALLUFF Tilnærmelseskontakt Induktiv BES R01ZC-PAC70B-BP00.2-GS04 BES01W2 Flugter med PNP, lukker, PNP, åbner (L x B x H
Produkttype
Tilnærmelseskontakt
Driftsspænding maks.
30 V/DC
Koblingsafstand (max.)
7 mm
Udgange
PNP, lukker
PNP, åbner
Variant
Induktiv
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Baluff BES01W2 kubikisk udførelse
- Mål 32 x 20 x 8 mm
- Konstruktion 32 x 20x8
- Flugtende indbygning
- Rækkevidde: Ca. 7 mm
- Koblingsudgang: PNP sluttekontakt/brydekontakt (NO/NC)
Tekniske specifikationer
- Vigtigste kendetegn:Mål: 32 x 20 x 8 mm
- Aktiv flade, materiale: PA 12
- Tilslutning: Kabel med stik, M12x1-stik, 4-polet, 0.20 m, PUR
- Konstruktion 32 x 20x8
- Driftsspænding Ub: 10...30 VDC
- Flugtende indbygning
- Kabinetmateriale: Zink, trykstøbning
- Rækkevidde: Ca. 7 mm
- Koblingsudgang: PNP sluttekontakt/brydekontakt (NO/NC)
- Skiftefrekvens 150 Hz
- Kapslingsklasse:IP67
- Omgivelsestemperatur -25...70 °C.
- Yderligere egenskaber:
- Mål 32 x 20 x 8 mm
- Driftspændingsvisning: Ja
- Funktionsvisning: Ja
- Udgangsmodstand Ra: 33.0 kOhm + D.
- Driftsspænding UE DC: 24 V
- Nominel driftsstrøm IE: 200 mA
- Mærkeisolationsspænding UI: 75 V DC
- Dimensioneret kortslutningsstrøm: 100 A
- Standby-fortræk tv maks.: 20 ms
- Driftsspænding Ub: 10...30 VDC
- Anvendelseskategori: DC-13
- Mindste driftsstrøm i: 0 mA
- Belastningskapacitet maks. ved UE: 1 µF
- Tomgangsstrøm IO maks., dæmpet: 15 mA
- Tomgangsstrøm IO maks., uden dæmper: 15 mA
- Reststrøm lr max.: 80 µA
- Restripplespænding maks. (% af UE): 10 %
- Skiftefrekvens 150 Hz
- Spændingstilfælde statisk maks.: 2.5 V.
- Tilslutning: M12x1-stik, 4-polet, A-kodet
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Beskyttet mod ombytningsmulighed: Ja
- Sikret kontaktafstand Sa: 5.6 mm
- Hysterese H maks. (% af Sr): 15.0 %
- Nominel kontaktafstand Sn: 7 mm
- Realkoblingsafstand Sr: 7 mm
- Realkoblingsafstand Sr, tolerance: ±10 %
- Temperaturdrift maks. (% af Sr): 10 %
- Repeterbarhed maks. (% af Sr): 5.0 %
- MTTF (40 °C): 675 a
- Aktiv flade, materiale: PA 12
- Størrelse 32 x 20x8
- Indbygning: Kan indbygges i niveau
- Koblingsudgang: PNP sluttekontakt/brydekontakt (NO/NC)
- Tilslutningsart: Kabel med stikforbindelse, 0.20 m,|PUR
- Kabeldiameter D: 3.80 mm
- Kabellængde L 0.2 m.
- Kabinetmateriale: Zink, trykstøbning
- Kappemateriale: RENT
- EN 60068-2-27, stød: Halvsinus, 30 gn, 11 ms
- EN 60068-2-6, vibration: 55 Hz, amplitude 1 mm, 3x30 min.
- Kapslingsklasse:IP67
- Omgivelsestemperatur -25...70 °C.
- Tilsmudsningsgrad: 3
- Produkttype
Tilnærmelseskontakt
- Type
BES R01ZC-PAC70B-BP00.2-GS04
- Min. driftsspænding
10 V/DC
- Driftsspænding maks.
30 V/DC
- Driftsspænding
10 - 30 V/DC
- Koblingsafstand (max.)
7 mm
- Udgange
PNP, lukker
PNP, åbner
- Kabinetmateriale
Zink
Trykstøbning
PA12
- Variant
Induktiv
- Materiale-egenskaber
Trykstøbt
- Indbygningstype
Flugter med
- Tilslutning
M12, 4-polet
- Kabellængde
0.20 m
- Min. Temperatur
-25 °C
- Maks. temperatur
70 °C
IP67
- L
32 mm
- Bredde
20 mm
- H
8 mm
- Dim.
(L x B x H) 32 x 20 x 8 mm
- Indhold
1 stk
- Nominel spænding
24 V
- Kontaktfrekvens
150 Hz
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3416606 BALLUFF Tilnærmelseskontakt Induktiv BES R01ZC-PAC70B-BP00.2-GS04 BES01W2 Flugter med PNP, lukker, PNP, åbner (L x B x H
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3416606 BALLUFF Tilnærmelseskontakt Induktiv BES R01ZC-PAC70B-BP00.2-GS04 BES01W2 Flugter med PNP, lukker, PNP, åbner (L x B x H
Beskrivelse
Vores induktive sensorer i standard-udførelse er ideal for objektregistrering i metal. De er sikret mod kortslutning og arbejder berøringsfrit, det vil sige, at de er slidfri og meget modstandsdygtige over for snavs. Følerne får du i udformninger fra dia. 3 mm til 80 × 80 mm tværledermål. De robuste og pålidelige induktive Global-sensorer giver dig særligt økonomiske løsninger. Vi kan på kort sigt levere den brede vifte af over 500 fordelagtige varianter i hele verden, også i store mængder. Mål=32 x 20 x 8 mm, konstruktion = 32x20x8, indbygning=boltet, rækkevidde=7 mm, koblingsudgang PNP sluttekontakt/brydekontakt (NO/NC), koblingsfrekvens=150 Hz, husmateriale=zink, trykstøbning, aktiv flade, materiale=PA 12, tilslutning=kabel med stik, M12x1-stik, 4-polet, 0.20 m, PUR, driftsspænding Ub=10...30 VDC, omgivelsestemperatur=-25...70 °C, beskyttelsesklasse=IP67, godkendelse/overensstemmelse=CEcULusEACEEE
