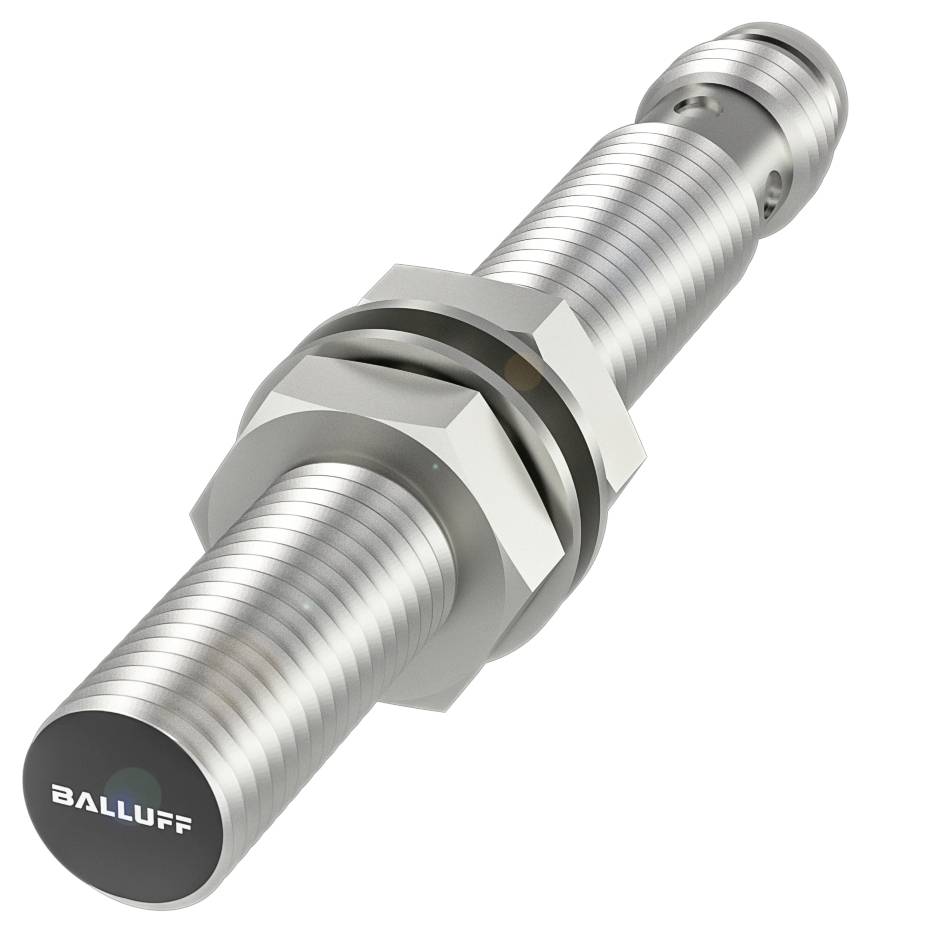

BALLUFF Tilnærmelseskontakt Induktiv BES M08MI-NSC20B-S49G BES002U M8 Flugter med NPN, lukker (Ø x H) 8 mm x 59 m
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Tilnærmelseskontakt
Driftsspænding maks.
30 V/DC
Udgange
NPN, lukker
Koblingsafstand (max.)
2 mm
Variant
Induktiv
Datablad (PDF)
Højdepunkter og detaljer
Kapacitive - Nærhedsafbryder
- Mål: Dia. 8 x 59 mm
- Konstruktion M8x1
- Flugtende indbygning
- Rækkevidde: Ca. 2 mm
- Kontaktudgang: NPN sluttekontakt (NO)
Tekniske specifikationer
- Vigtigste kendetegn: Mål: Dia. 8 x 59 mm
- Aktiv flade, materiale: PA 12
- Tilslutning: Stik, M8x1-stik, 3-polet
- Konstruktion M8x1
- Driftsspænding Ub: 12...30 VDC
- Flugtende indbygning
- Kabinetmateriale: Messing, forniklet
- Rækkevidde: Ca. 2 mm
- Kontaktudgang: NPN sluttekontakt (NO)
- Skiftefrekvens 700 Hz
- Kapslingsklasse:IP67
- Omgivelsestemperatur -25...70 °C.
- Yderligere egenskaber:
- Mål: Dia. 8 x 59 mm
- Driftspændingsvisning: nej
- Funktionsvisning: Ja
- Udgangsmodstand Ra: 33.0 kOhm + D.
- Driftsspænding UE DC: 24 V
- Nominel driftsstrøm IE: 200 mA
- Mærkeisolationsspænding UI: 75 V DC
- Dimensioneret kortslutningsstrøm: 100 A
- Standby-fortræk tv maks.: 30 ms
- Driftsspænding Ub: 12...30 VDC
- Anvendelseskategori: DC-13
- Mindste driftsstrøm i: 0 mA
- Belastningskapacitet maks. ved UE: 1 µF
- Tomgangsstrøm IO maks., dæmpet: 10 mA
- Tomgangsstrøm IO maks., uden dæmper: 5 mA
- Reststrøm lr max.: 20 µA
- Restripplespænding maks. (% af UE): 15 %
- Skiftefrekvens 700 Hz
- Spændingstilfælde statisk maks.: 2.5 V.
- Tilslutning: M8x1-stik, 3-polet
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Beskyttet mod ombytningsmulighed: Ja
- Sikret kontaktafstand Sa: 1.6 mm
- Hysterese H maks. (% af Sr): 15.0 %
- Nominel koblingsafstand Sn: 2 mm
- Realkoblingsafstand Sr: 2 mm
- Realkoblingsafstand Sr, tolerance: ±10 %
- Temperaturdrift maks. (% af Sr): 10 %
- Repeterbarhed maks. (% af Sr): 5.0 %
- MTTF (40 °C): 880 a
- Aktiv flade, materiale: PA 12
- Mekaniske kendetegn for kabinetmateriale: Messing, forniklet
- Tilspændingsmoment 3 Nm
- Størrelse M8x1
- Fastgørelseslængde 50.00 mm
- Indbygning: Kan indbygges i niveau
- Kontaktudgang: NPN sluttekontakt (NO)
- Kontaktstandsmærket: »Re …«
- Mærke: Global
- Produkttype
Tilnærmelseskontakt
- Type
BES M08MI-NSC20B-S49G
- Min. driftsspænding
12 V/DC
- Driftsspænding maks.
30 V/DC
- Driftsspænding
12 - 30 V/DC
- Udgange
NPN, lukker
- Koblingsafstand (max.)
2 mm
- Kontaktfrekvens
700 Hz
- Variant
Induktiv
- Tilslutning
M8, 3-polet
- Indbygningstype
Flugter med
- Størrelse
M8
- Materiale-egenskaber
Forniklet
- Kabinetmateriale
Messing (forniklet)
PA12
IP67
- Min. Temperatur
-25 °C
- Maks. temperatur
70 °C
- L
59 mm
- H
59 m
- (Ø)
8 mm
- Dim.
(Ø x H) 8 mm x 59 m
- Nominel spænding
24 V
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3416664 BALLUFF Tilnærmelseskontakt Induktiv BES M08MI-NSC20B-S49G BES002U M8 Flugter med NPN, lukker (Ø x H) 8 mm x 59 m
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3416664 BALLUFF Tilnærmelseskontakt Induktiv BES M08MI-NSC20B-S49G BES002U M8 Flugter med NPN, lukker (Ø x H) 8 mm x 59 m
Beskrivelse
Vores induktive sensorer i standard-udførelse er ideal for objektregistrering i metal. De er sikret mod kortslutning og arbejder berøringsfrit, det vil sige, at de er slidfri og meget modstandsdygtige over for snavs. Følerne får du i udformninger fra dia. 3 mm til 80 × 80 mm tværledermål. De robuste og pålidelige induktive Global-sensorer giver dig særligt økonomiske løsninger. Vi kan på kort sigt levere den brede vifte af over 500 fordelagtige varianter i hele verden, også i store mængder. Mål=dia. 8 x 59 mm, konstruktion=M8x1, indbygning=i niveau, rækkevidde=2 mm, kontaktudgang=NPN sluttekontakt (NO), koblingsfrekvens=700 Hz, husmateriale=messing, overfladebeskyttelse=forniklet, aktiv flade, materiale=PA 12, tilslutning=stikforbindelse, M8x1-stik, 3-polet, driftsspænding Ub=12...30 VDC, omgivelsestemperatur=-25...70 °C, beskyttelsesklasse=IP67, godkendelse/overensstemmelse=CEcULusEACWEEE
