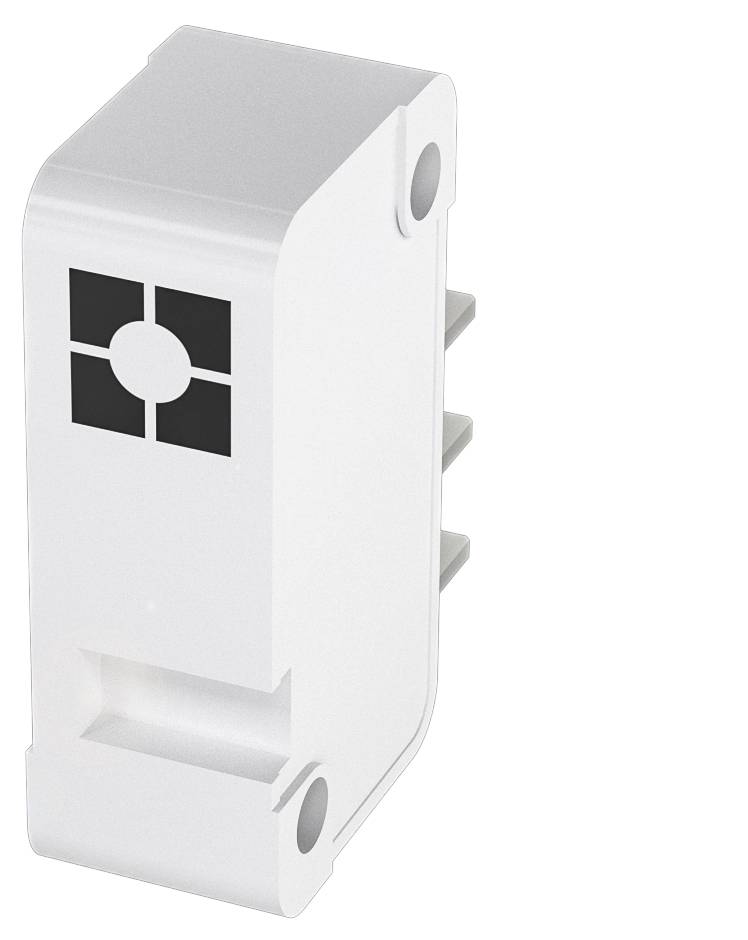

BALLUFF Tilnærmelseskontakt Induktiv BES 517-399-N1-C BES01NC Flugter med NPN, lukker (L x B x H) 30 x 10.5 x 16.5 mm Pi
EAN:
Fremstillingsnr.
Artikel nr.:
Emballage-type
Piece
Produkttype
Tilnærmelseskontakt
Driftsspænding maks.
30 V/DC
Udgange
NPN, lukker
Koblingsafstand (max.)
2 mm
Datablad (PDF)
Højdepunkter og detaljer
Kapacitive - Nærhedsafbryder
- Mål 30 x 10.5 x 16.5 mm
- Konstruktion: Kasseformet
- Flugtende indbygning
- Rækkevidde: Ca. 2 mm
- Kontaktudgang: NPN sluttekontakt (NO)
Tekniske specifikationer
- Vigtigste kendetegn:Mål: 30 x 10.5 x 16.5 mm
- Aktivt areal, materiale: PBT, GF20
- Tilslutning: Stik, din 46244
- Konstruktion: Kasseformet
- Driftsspænding Ub: 10...30 VDC
- Flugtende indbygning
- Kabinetmateriale: PBT, GF20
- Rækkevidde: Ca. 2 mm
- Kontaktudgang: NPN sluttekontakt (NO)
- Skiftefrekvens 2500 Hz
- Beskyttelsesklasse IP00, kabinet IP65
- Omgivelsestemperatur -25...70 °C.
- Yderligere egenskaber:
- Mål 30 x 10.5 x 16.5 mm
- Driftspændingsvisning: nej
- Funktionsvisning: Ja
- Udgangsmodstand Ra: 33.0 kOhm + D.
- Driftsspænding UE DC: 24 V
- Nominel driftsstrøm IE: 200 mA
- Mærkeisolationsspænding UI: 75 V DC
- Dimensioneret kortslutningsstrøm: 100 A
- Standby-fortræk tv maks.: 50 ms
- Driftsspænding Ub: 10...30 VDC
- Anvendelseskategori: DC-13
- Mindste driftsstrøm i: 0 mA
- Belastningskapacitet maks. ved UE: 1 µF
- Tomgangsstrøm IO maks., dæmpet: 10 mA
- Tomgangsstrøm IO maks., uden dæmper: 3 mA
- Reststrøm lr max.: 80 µA
- Restripplespænding maks. (% af UE): 15 %
- Skiftefrekvens 2500 Hz
- Spændingstilfælde statisk maks.: 2 V.
- Tilslutning: Din 46244
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Beskyttet mod ombytningsmulighed: Ja
- Sikret kontaktafstand Sa: 1.6 mm
- Hysterese H maks. (% af Sr): 15.0 %
- Nominel koblingsafstand Sn: 2 mm
- Realkoblingsafstand Sr: 2 mm
- Realkoblingsafstand Sr, tolerance: ±10 %
- Temperaturdrift maks. (% af Sr): 10 %
- Repeterbarhed maks. (% af Sr): 5.0 %
- MTTF (40 °C): 585 a
- Aktivt areal, materiale: PBT, GF20
- Kabinetmateriale mekaniske egenskaber: PBT, GF20
- Indbygning: Kan indbygges i niveau
- Kontaktudgang: NPN sluttekontakt (NO)
- Emballage-type
Piece
- Produkttype
Tilnærmelseskontakt
- Type
BES 517-399-N1-C
- Min. driftsspænding
10 V/DC
- Driftsspænding maks.
30 V/DC
- Driftsspænding
10 - 30 V/DC
- Udgange
NPN, lukker
- Koblingsafstand (max.)
2 mm
- Kontaktfrekvens
2500 Hz
- Variant
Induktiv
- Tilslutning
Fladstik 6.3 mm
- Indbygningstype
Flugter med
- Kabinetmateriale
PBT
GF20
IP00
IP65
- Min. Temperatur
-25 °C
- Maks. temperatur
70 °C
- L
30 mm
- Bredde
10.5 mm
- H
16.5 mm
- Dim.
(L x B x H) 30 x 10.5 x 16.5 mm
- Nominel spænding
24 V
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3416993 BALLUFF Tilnærmelseskontakt Induktiv BES 517-399-N1-C BES01NC Flugter med NPN, lukker (L x B x H) 30 x 10.5 x 16.5 mm Pi
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3416993 BALLUFF Tilnærmelseskontakt Induktiv BES 517-399-N1-C BES01NC Flugter med NPN, lukker (L x B x H) 30 x 10.5 x 16.5 mm Pi
Beskrivelse
Vores induktive sensorer i standard-udførelse er ideal for objektregistrering i metal. De er sikret mod kortslutning og arbejder berøringsfrit, det vil sige, at de er slidfri og meget modstandsdygtige over for snavs. Følerne får du i udformninger fra dia. 3 mm til 80 × 80 mm tværledermål. De robuste og pålidelige induktive Global-sensorer giver dig særligt økonomiske løsninger. Vi kan på kort sigt levere den brede vifte af over 500 fordelagtige varianter i hele verden, også i store mængder. Mål=30 x 10.5 x 16.5 mm, konstruktion=kasseformet, indbygning=flugtende, rækkevidde=2 mm, koblingsudgang=NPN sluttekontakt (NO), koblingsfrekvens=2500 Hz, husmateriale=PBT, GF20, aktiv flade, materiale=PBT, GF20, tilslutning=stikforbinder, din 46244, driftsspænding Ub=10...30 VDC, omgivelsestemperatur=-25...70 °C, beskyttelsesklasse=IP00, godkendelse/overensstemmelse=CEEACcULusWee
