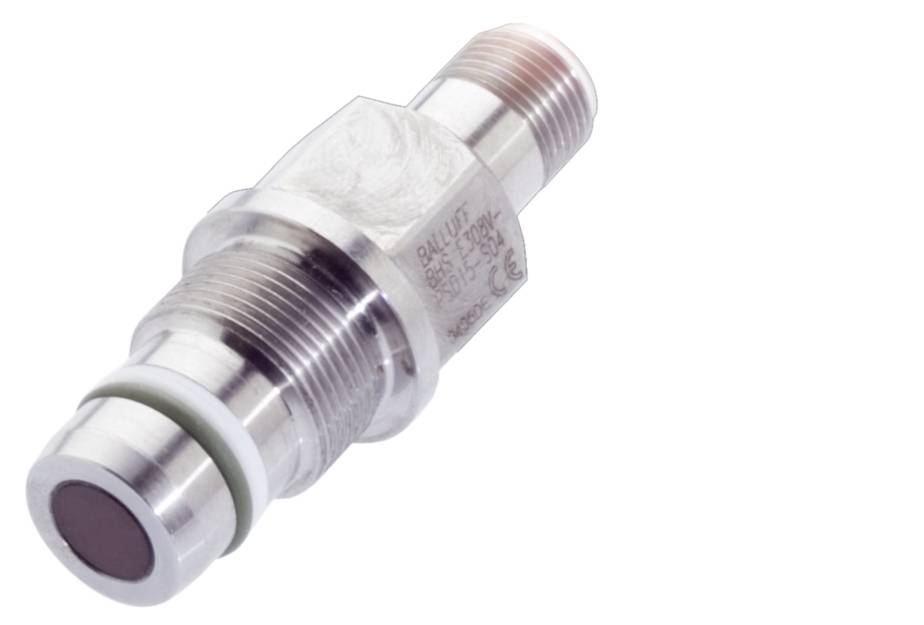

BALLUFF Sensor Induktiv BHS E308V-PSD15-S04 BHS0067 Flugter med PNP, lukker (Ø x H) 15 mm x 58 m
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Sensor
Driftsspænding maks.
30 V/DC
Udgange
PNP, lukker
Koblingsafstand (max.)
1.5 mm
Variant
Induktiv
Datablad (PDF)
Højdepunkter og detaljer
Kapacitive - Nærhedsafbryder
- Mål: Dia. 15 x 58 mm
- Konstruktion: D15.00
- Flugtende indbygning
- Rækkevidde: ca. 1.5 mm
- Koblingsudgang: PNP sluttekontakt (NO)
Tekniske specifikationer
- Vigtigste kendetegn: Mål: Dia. 15 x 58 mm
- Aktivt areal, materiale: Keramik
- Tilslutning: Stik, M12x1-stik, 4-polet
- Konstruktion: D15.00
- Driftsspænding Ub: 10...30 VDC
- Trykstyrke max. 500 bar
- Flugtende indbygning
- Kabinetmateriale: Rustfrit stål (1.4104)
- Rækkevidde: ca. 1.5 mm
- Koblingsudgang: PNP sluttekontakt (NO)
- Skiftefrekvens 400 Hz
- Beskyttelsesklasse: IP68
- Omgivelsestemperatur -25...120 °C.
- Yderligere egenskaber:
- Mål: Dia. 15 x 58 mm
- Fastgørelse: M18x1
- Driftspændingsvisning: nej
- Funktionsvisning: nej
- Udgangsmodstand Ra: 33.0 kOhm + 2D
- Driftsspænding UE DC: 24 V
- Nominel driftsstrøm IE: 200 mA
- Mærkeisolationsspænding UI: 75 V DC
- Dimensioneret kortslutningsstrøm: 100 A
- Standby-fortræk tv maks.: 20 ms
- Driftsspænding Ub: 10...30 VDC
- Anvendelseskategori: DC-13
- Mindste driftsstrøm i: 0 mA
- Belastningskapacitet maks. ved UE: 0.5 µF
- Tomgangsstrøm IO maks., dæmpet: 8 mA
- Tomgangsstrøm IO maks., uden dæmper: 8 mA
- Reststrøm lr max.: 10 µA
- Restripplespænding maks. (% af UE): 15 %
- Skiftefrekvens 400 Hz
- Spændingstilfælde statisk maks.: 2.5 V.
- Tilslutning: M12x1-stik, 4-polet, A-kodet
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Beskyttet mod ombytningsmulighed: Ja
- Sikret kontaktafstand Sa: 1.21 mm
- Hysterese H maks. (% af Sr): 15.0 %
- Nominel kontaktafstand Sn: 1.5 mm
- Realkoblingsafstand Sr: 1.5 mm
- Realkoblingsafstand Sr, tolerance: ±10 %
- Temperaturdrift maks. (% af Sr): 15 %
- Repeterbarhed maks. (% af Sr): 5.0 %
- MTTF (40 °C): 500 a
- Aktivt areal, materiale: Keramik
- Tilspændingsmoment: 40 Nm ±10 %
- Størrelse D15.00
- Fastgørelseslængde 10.50 mm
- Indbygning: Kan indbygges i niveau
- Kabinetmateriale: Rustfrit stål (1.4104)
- Støttemateriale: PTFE
- Tætningsring, størrelse: 12.42 × 1.78 mm
- Trykstyrke max. 500 bar
- Trykstyrke, bemærkning: Oliebestandig
- Produkttype
Sensor
- Type
BHS E308V-PSD15-S04
- Min. driftsspænding
10 V/DC
- Driftsspænding maks.
30 V/DC
- Driftsspænding
10 - 30 V/DC
- Udgange
PNP, lukker
- Koblingsafstand (max.)
1.5 mm
- Kontaktfrekvens
400 Hz
- Variant
Induktiv
- Specifikationer
Oliebestandig
- Tilslutning
M12, 4-polet
- Indbygningstype
Flugter med
- Materiale-egenskaber
oliebestandig
- Kabinetmateriale
Rustfrit stål
Keramik
IP68
- Min. Temperatur
-25 °C
- Maks. temperatur
120 °C
- L
58 mm
- H
58 m
- (Ø)
15 mm
- Dim.
(Ø x H) 15 mm x 58 m
- Nominel spænding
24 V
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3417298 BALLUFF Sensor Induktiv BHS E308V-PSD15-S04 BHS0067 Flugter med PNP, lukker (Ø x H) 15 mm x 58 m
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3417298 BALLUFF Sensor Induktiv BHS E308V-PSD15-S04 BHS0067 Flugter med PNP, lukker (Ø x H) 15 mm x 58 m
Beskrivelse
Vores højt trykfaste induktive sensorer holder til et tryk på op til 500 bar. De er derfor perfekt egnede til positionsovervågning af din hydraulik, som for eksempel til kontrol med endestop på hydrauliske cylindre eller til overvågning af ventilpositioner. Induktiv sensor, dia. 15 x 58 mm, stik, sluttekontakt (NO), nominel afbryderafstand Sn=1.5 mm, i niveau, 500 bar, oliefast, husmateriale=rustfrit stål (1.4104), aktiv flade, materiale=keramik
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
