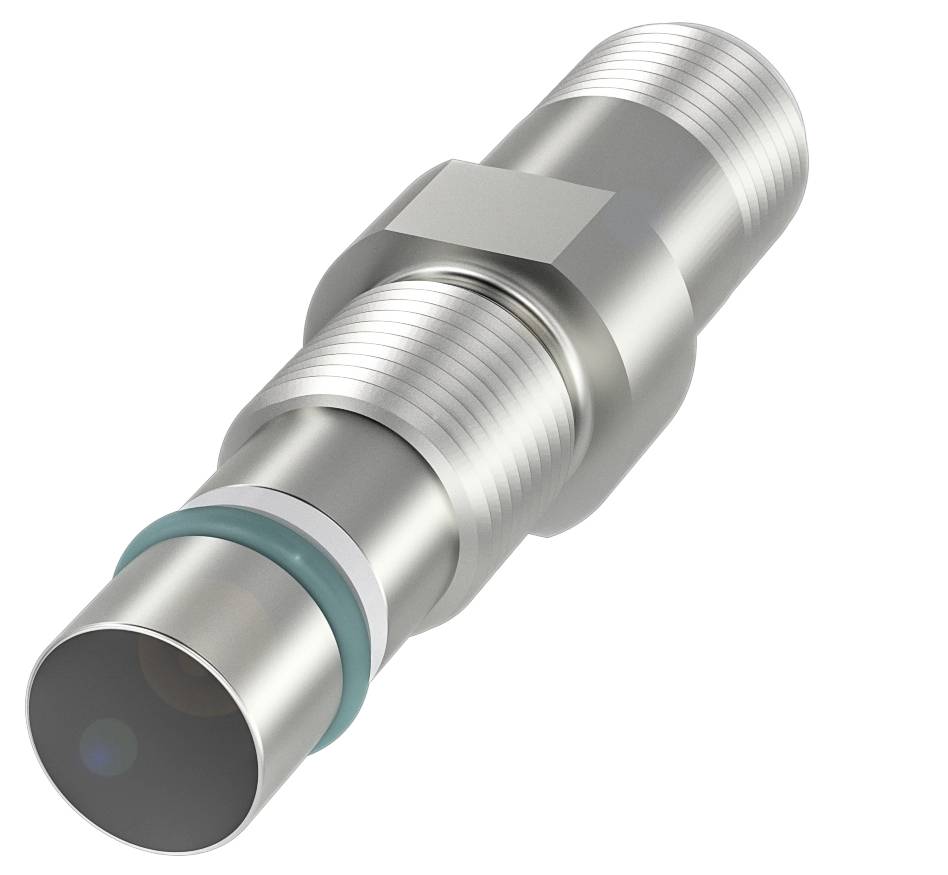

BALLUFF Sensor Induktiv BHS B400V-PSD15-S04 BHS0063 M12 Flugter med PNP, lukker (Ø x H) 12 mm x 56 m Piece
EAN:
Fremstillingsnr.
Artikel nr.:
Emballage-type
Piece
Produkttype
Sensor
Driftsspænding maks.
30 V/DC
Kontakttype
1 PNP
Koblingsafstand (max.)
1.5 mm
Datablad (PDF)
Højdepunkter og detaljer
Kapacitive - Nærhedsafbryder
- Mål: Dia. 12 x 56 mm
- Konstruktion: M12x1
- Flugtende indbygning
- Rækkevidde: ca. 1.5 mm
- Koblingsudgang: PNP sluttekontakt (NO)
Tekniske specifikationer
- Vigtigste kendetegn: Mål: Dia. 12 x 56 mm
- Aktivt areal, materiale: Keramik
- Tilslutning: Stik, M12x1-stik, 4-polet
- Konstruktion: M12x1
- Driftsspænding Ub: 10...30 VDC
- Trykstyrke max. 500 bar
- Flugtende indbygning
- Kabinetmateriale: Rustfrit stål (1.4104)
- Rækkevidde: ca. 1.5 mm
- Koblingsudgang: PNP sluttekontakt (NO)
- Skiftefrekvens 400 Hz
- Beskyttelsesklasse: IP68
- Omgivelsestemperatur -25...120 °C.
- Yderligere egenskaber:
- Mål: Dia. 12 x 56 mm
- Fastgørelse: M12x1
- Driftspændingsvisning: nej
- Funktionsvisning: nej
- Udgangsmodstand Ra: 33.0 kOhm + 2D
- Driftsspænding UE DC: 24 V
- Nominel driftsstrøm IE: 200 mA
- Mærkeisolationsspænding UI: 75 V DC
- Dimensioneret kortslutningsstrøm: 100 A
- Standby-fortræk tv maks.: 20 ms
- Driftsspænding Ub: 10...30 VDC
- Anvendelseskategori: DC-13
- Mindste driftsstrøm i: 0 mA
- Belastningskapacitet maks. ved UE: 0.5 µF
- Tomgangsstrøm IO maks., dæmpet: 8 mA
- Tomgangsstrøm IO maks., uden dæmper: 8 mA
- Reststrøm lr max.: 10 µA
- Restripplespænding maks. (% af UE): 15 %
- Skiftefrekvens 400 Hz
- Spændingstilfælde statisk maks.: 2.5 V.
- Tilslutning: M12x1-stik, 4-polet, A-kodet
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Beskyttet mod ombytningsmulighed: Ja
- Sikret kontaktafstand Sa: 1.21 mm
- Hysterese H maks. (% af Sr): 15.0 %
- Nominel kontaktafstand Sn: 1.5 mm
- Realkoblingsafstand Sr: 1.5 mm
- Realkoblingsafstand Sr, tolerance: ±10 %
- Temperaturdrift maks. (% af Sr): 15 %
- Repeterbarhed maks. (% af Sr): 5.0 %
- MTTF (40 °C): 500 a
- Aktivt areal, materiale: Keramik
- Tilspændingsmoment: 20 Nm ±10 %
- Størrelse: M12x1
- Fastgørelseslængde 12.00 mm
- Indbygning: Kan indbygges i niveau
- Kabinetmateriale: Rustfrit stål (1.4104)
- Støttemateriale: PTFE
- Tætningsring, størrelse: 6.75 × 1.78 mm
- Trykstyrke max. 500 bar
- Trykstyrke, bemærkning: Oliebestandig
- Emballage-type
Piece
- Produkttype
Sensor
- Type
BHS B400V-PSD15-S04
- Min. driftsspænding
10 V/DC
- Driftsspænding maks.
30 V/DC
- Driftsspænding
10 - 30 V/DC
- Kontakttype
1 PNP
- Koblingsafstand (max.)
1.5 mm
- Udgange
PNP, lukker
- Kabinetmateriale
Rustfrit stål
Keramik
- Variant
Induktiv
- Materiale-egenskaber
rustfri
- Indbygningstype
Flugter med
- Størrelse
M12
- Tilslutning
M12, 4-polet
- Min. Temperatur
-25 °C
- Maks. temperatur
120 °C
IP68
- L
56 mm
- H
56 m
- (Ø)
12 mm
- Dim.
(Ø x H) 12 mm x 56 m
- Indhold
1 stk
- Nominel spænding
24 V
- Kontaktfrekvens
400 Hz
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3417240 BALLUFF Sensor Induktiv BHS B400V-PSD15-S04 BHS0063 M12 Flugter med PNP, lukker (Ø x H) 12 mm x 56 m Piece
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3417240 BALLUFF Sensor Induktiv BHS B400V-PSD15-S04 BHS0063 M12 Flugter med PNP, lukker (Ø x H) 12 mm x 56 m Piece
Beskrivelse
Vores højt trykfaste induktive sensorer BHS kan klare et tryk på op til 500 bar. De er derfor perfekt egnede til positionsovervågning af din hydraulik, som for eksempel ved kontrol med endestop på hydrauliske cylindre eller til overvågning af ventilpositioner. Det er muligt at gøre den modstandsdygtig over for medier via mediebestandige kabinetmaterialer og en speciel tætningsmetode. Til dine individuelle anvendelser tilbyder vi forskellige udformninger samt et omfattende program med forskellige husdiametre og gevindstørrelser. Mål = dia. 12 x 56 mm, konstruktion = M12x1, indbygning = i niveau, rækkevidde = 1.5 mm, koblingsudgang = PNP sluttekontakt (NO), koblingsfrekvens = 400 Hz, husmateriale = rustfrit stål (1.4104), aktiv flade, materiale = keramik, tilslutning = stik, M12x1-stik, 4-polet, driftsspænding Ub = 10...30 VDC, omgivelsestemperatur = -25...120 °C, trykstyrke maks. = 500 bar, kapslingsklasse = IP68, godkendelse/overensstemmelse = CE CE, UKCA, cULus, WEE
