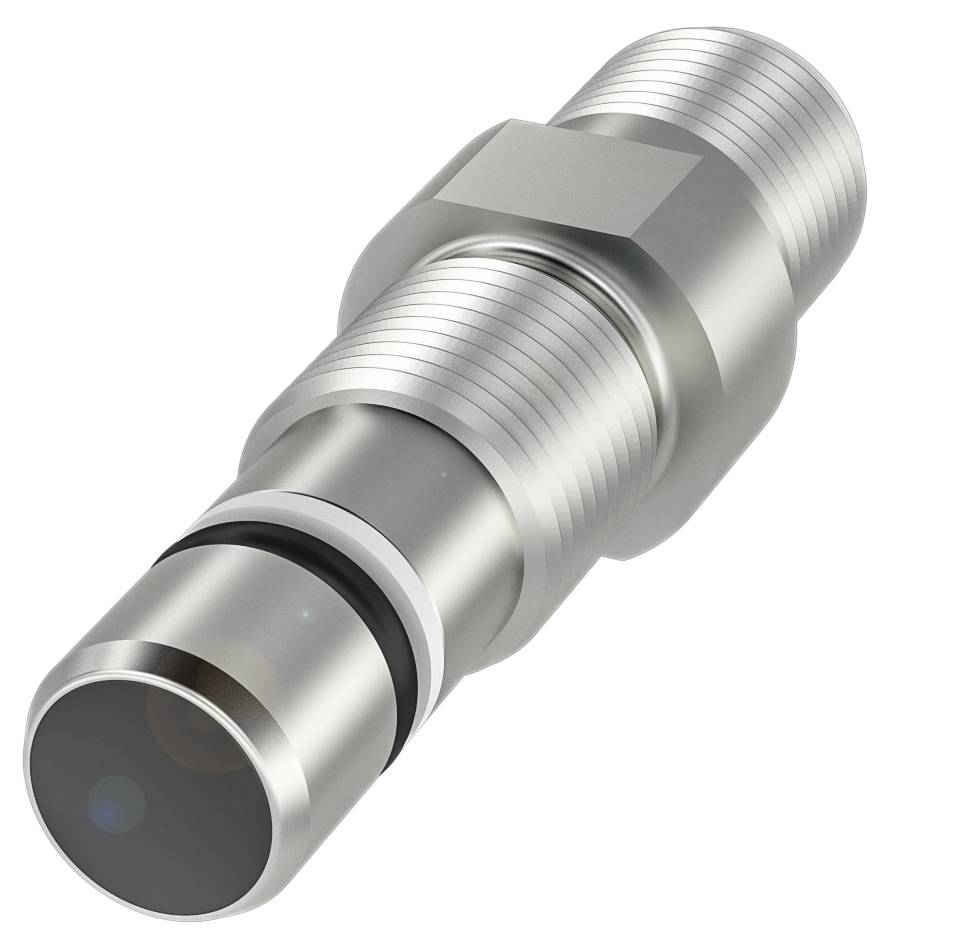

BALLUFF Sensor Induktiv BES 516-300-S324-S4-D BHS004T M12 Flugter med PNP, lukker (Ø x L) 12 mm x 50 mm
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Sensor
Driftsspænding maks.
30 V/DC
Udgange
PNP, lukker
Koblingsafstand (max.)
1.5 mm
Variant
Induktiv
Datablad (PDF)
Højdepunkter og detaljer
Kapacitive - Nærhedsafbryder
- Mål: Dia. 12 x 50 mm
- Konstruktion: M12x1
- Flugtende indbygning
- Rækkevidde: ca. 1.5 mm
- Koblingsudgang: PNP sluttekontakt (NO)
Tekniske specifikationer
- Vigtigste kendetegn: Mål: Dia. 12 x 50 mm
- Aktiv flade, materiale: EP
- Tilslutning: Stik, M12x1-stik, 4-polet
- Konstruktion: M12x1
- Driftsspænding Ub: 10...30 VDC
- Trykstyrke max. 350 bar
- Flugtende indbygning
- Kabinetmateriale: Rustfrit stål (1.4104)
- Rækkevidde: ca. 1.5 mm
- Koblingsudgang: PNP sluttekontakt (NO)
- Skiftefrekvens 1000 Hz
- Beskyttelsesklasse: IP68
- Omgivelsestemperatur -25...80 °C.
- Yderligere egenskaber:
- Mål: Dia. 12 x 50 mm
- Fastgørelse: M12x1
- Driftspændingsvisning: nej
- Funktionsvisning: nej
- Udgangsmodstand Ra: 150.0 kOhm
- Driftsspænding UE DC: 24 V
- Nominel driftsstrøm IE: 200 mA
- Mærkeisolationsspænding UI: 75 V DC
- Dimensioneret kortslutningsstrøm: 100 A
- Standby-fortræk tv maks.: 50 ms
- Driftsspænding Ub: 10...30 VDC
- Anvendelseskategori: DC-13
- Mindste driftsstrøm i: 0 mA
- Belastningskapacitet maks. ved UE: 1 µF
- Tomgangsstrøm IO maks., dæmpet: 8 mA
- Tomgangsstrøm IO maks., uden dæmper: 3 mA
- Reststrøm lr max.: 10 µA
- Restripplespænding maks. (% af UE): 15 %
- Skiftefrekvens 1000 Hz
- Spændingstilfælde statisk maks.: 2.1 V.
- Tilslutning: M12x1-stik, 4-polet, A-kodet
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Beskyttet mod ombytningsmulighed: Ja
- Sikret kontaktafstand Sa: 1.2 mm
- Hysterese H maks. (% af Sr): 15.0 %
- Nominel kontaktafstand Sn: 1.5 mm
- Realkoblingsafstand Sr: 1.5 mm
- Realkoblingsafstand Sr, tolerance: ±10 %
- Temperaturdrift maks. (% af Sr): 10 %
- Repeterbarhed maks. (% af Sr): 5.0 %
- MTTF (40 °C): 855 a
- Aktiv flade, materiale: EP
- Tilspændingsmoment: 20 Nm ±10 %
- Størrelse: M12x1
- Fastgørelseslængde 12.00 mm
- Indbygning: Kan indbygges i niveau
- Kabinetmateriale: Rustfrit stål (1.4104)
- Afvigelse fra basistypen: Olietryk op til 350 bar
- Støttemateriale: PTFE
- Tætningsring, størrelse: 5.85 × 2.4 mm
- Trykstyrke max. 350 bar
- Trykstyrke, bemærkning: Oliebestandig
- Produkttype
Sensor
- Type
BES 516-300-S324-S4-D
- Min. driftsspænding
10 V/DC
- Driftsspænding maks.
30 V/DC
- Driftsspænding
10 - 30 V/DC
- Udgange
PNP, lukker
- Koblingsafstand (max.)
1.5 mm
- Kontaktfrekvens
1000 Hz
- Variant
Induktiv
- Specifikationer
Oliebestandig
- Tilslutning
M12, 4-polet
- Indbygningstype
Flugter med
- Størrelse
M12
- Kabinetmateriale
Rustfrit stål
EP
IP68
- Min. Temperatur
-25 °C
- Maks. temperatur
80 °C
- L
50 mm
- (Ø)
12 mm
- Dim.
(Ø x L) 12 mm x 50 mm
- Nominel spænding
24 V
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3416899 BALLUFF Sensor Induktiv BES 516-300-S324-S4-D BHS004T M12 Flugter med PNP, lukker (Ø x L) 12 mm x 50 mm
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3416899 BALLUFF Sensor Induktiv BES 516-300-S324-S4-D BHS004T M12 Flugter med PNP, lukker (Ø x L) 12 mm x 50 mm
Beskrivelse
Vores højt trykfaste induktive sensorer holder til et tryk på op til 500 bar. De er derfor perfekt egnede til positionsovervågning af din hydraulik, som for eksempel til kontrol med endestop på hydrauliske cylindre eller til overvågning af ventilpositioner. Induktiv sensor, dia. 12 x 50 mm, stik, sluttekontakt (NO), nominel afbryderafstand Sn=1.5 mm, i niveau, 350 bar, oliefast, husmateriale=rustfrit stål (1.4104), aktiv flade, materiale=EP
