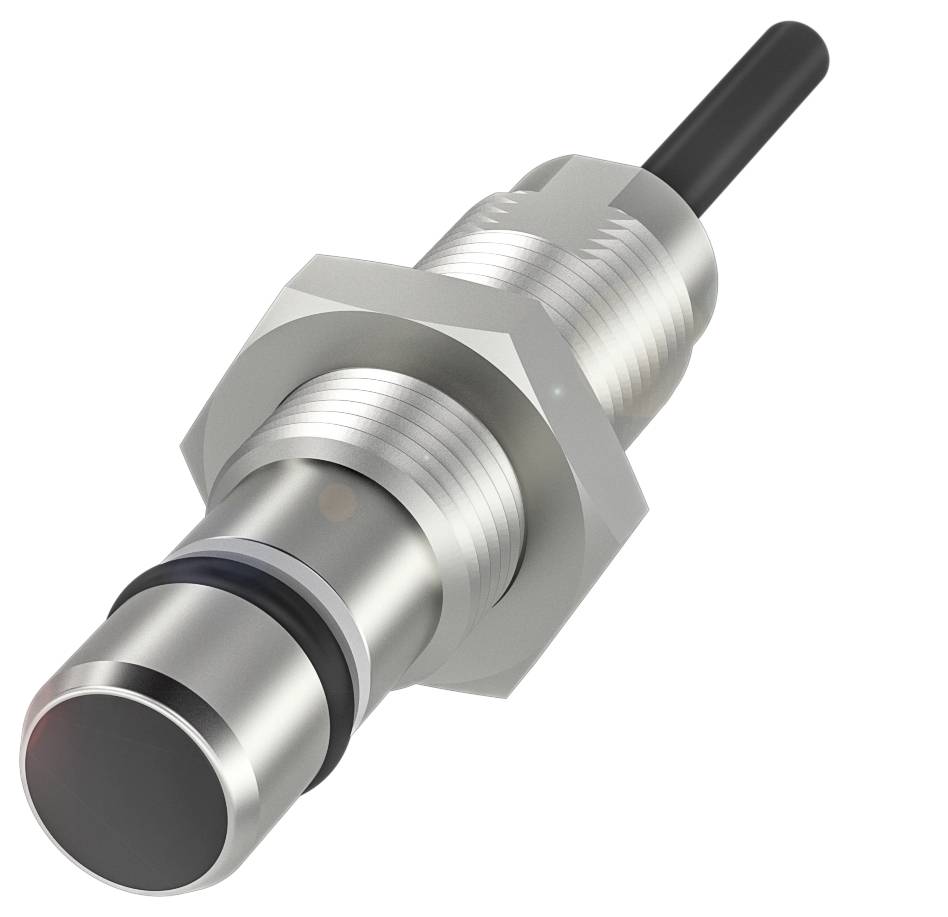

BALLUFF Sensor Induktiv BES 516-300-S240-D-PU-03 BHS002H Flugter med PNP, lukker (Ø x L) 12 mm x 47 mm
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Sensor
Driftsspænding maks.
30 V/DC
Kontakttype
1 PNP
Koblingsafstand (max.)
1.5 mm
Udgange
PNP, lukker
Datablad (PDF)
Højdepunkter og detaljer
Kapacitive - Nærhedsafbryder
- Mål: Dia. 12 x 47 mm
- Konstruktion: M12x1
- Flugtende indbygning
- Rækkevidde: ca. 1.5 mm
- Koblingsudgang: PNP sluttekontakt (NO)
Tekniske specifikationer
- Vigtigste kendetegn: Mål: Dia. 12 x 47 mm
- Aktiv flade, materiale: EP
- Tilslutning: Kabel, 3.00 m, PUR
- Konstruktion: M12x1
- Driftsspænding Ub: 10...30 VDC
- Trykstyrke max. 500 bar
- Flugtende indbygning
- Kabinetmateriale: Rustfrit stål
- Rækkevidde: ca. 1.5 mm
- Koblingsudgang: PNP sluttekontakt (NO)
- Skiftefrekvens 2000 Hz
- Beskyttelsesklasse: IP68
- Omgivelsestemperatur -25...80 °C.
- Yderligere egenskaber:
- Mål: Dia. 12 x 47 mm
- Fastgørelse: M12x1
- Driftspændingsvisning: nej
- Funktionsvisning: nej
- Udgangsmodstand Ra: 150.0 kOhm
- Driftsspænding UE DC: 24 V
- Nominel driftsstrøm IE: 200 mA
- Mærkeisolationsspænding UI: 75 V DC
- Dimensioneret kortslutningsstrøm: 100 A
- Standby-fortræk tv maks.: 50 ms
- Driftsspænding Ub: 10...30 VDC
- Anvendelseskategori: DC-13
- Mindste driftsstrøm i: 0 mA
- Belastningskapacitet maks. ved UE: 1 µF
- Tomgangsstrøm IO maks., dæmpet: 8 mA
- Tomgangsstrøm IO maks., uden dæmper: 3 mA
- Reststrøm lr max.: 10 µA
- Restripplespænding maks. (% af UE): 15 %
- Skiftefrekvens 2000 Hz
- Spændingstilfælde statisk maks.: 2.2 V.
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Beskyttet mod ombytningsmulighed: Ja
- Sikret kontaktafstand Sa: 1.2 mm
- Hysterese H maks. (% af Sr): 15.0 %
- Nominel kontaktafstand Sn: 1.5 mm
- Realkoblingsafstand Sr: 1.5 mm
- Realkoblingsafstand Sr, tolerance: ±10 %
- Temperaturdrift maks. (% af Sr): 10 %
- Repeterbarhed maks. (% af Sr): 5.0 %
- MTTF (40 °C): 855 a
- Aktiv flade, materiale: EP
- Tilspændingsmoment: 20 Nm ±10 %
- Størrelse: M12x1
- Fastgørelseslængde 20.00 mm
- Indbygning: Kan indbygges i niveau
- Tilslutningstype: Kabel, 3.00 m, PUR
- Kabeldiameter D: 3.50 mm
- Kabellængde L 3 m.
- Kabinetmateriale: Rustfrit stål
- Kappemateriale: RENT
- Antal ledere: 3
- Ledertværsnit: 0.14 mm²
- Støttemateriale: PTFE
- Tætningsring, størrelse: 5.85 × 2.4 mm
- Trykstyrke max. 500 bar
- Trykstyrke, bemærkning: Oliebestandig
- Produkttype
Sensor
- Type
BES 516-300-S240-D-PU-03
- Min. driftsspænding
10 V/DC
- Driftsspænding maks.
30 V/DC
- Driftsspænding
10 - 30 V/DC
- Kontakttype
1 PNP
- Koblingsafstand (max.)
1.5 mm
- Udgange
PNP, lukker
- Kabinetmateriale
Rustfrit stål
EP
- Variant
Induktiv
- Indbygningstype
Flugter med
- Tilslutning
Kabel
- Kabellængde
3 m
- Min. Temperatur
-25 °C
- Maks. temperatur
80 °C
IP68
- L
47 mm
- (Ø)
12 mm
- Dim.
(Ø x L) 12 mm x 47 mm
- Indhold
1 stk
- Nominel spænding
24 V
- Kontaktfrekvens
2000 Hz
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3417013 BALLUFF Sensor Induktiv BES 516-300-S240-D-PU-03 BHS002H Flugter med PNP, lukker (Ø x L) 12 mm x 47 mm
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3417013 BALLUFF Sensor Induktiv BES 516-300-S240-D-PU-03 BHS002H Flugter med PNP, lukker (Ø x L) 12 mm x 47 mm
Beskrivelse
Vores højt trykfaste induktive sensorer holder til et tryk på op til 500 bar. De er derfor perfekt egnede til positionsovervågning af din hydraulik, som for eksempel til kontrol med endestop på hydrauliske cylindre eller til overvågning af ventilpositioner. Mål=dia. 12 x 47 mm, konstruktion=M12x1, indbygning=i niveau, rækkevidde=1.5 mm, koblingsudgang=PNP sluttekontakt (NO), koblingsfrekvens=2000 Hz, husmateriale=rustfrit stål, aktiv flade, materiale=EP, tilslutning=kabel, 3.00 m, PUR, driftsspænding Ub=10...30 VDC, omgivelsestemperatur=-25...80 °C, trykstyrke maks.=500 bar, beskyttelsesklasse=IP68, godkendelse/overensstemmelse=CEcULusEACEEE
