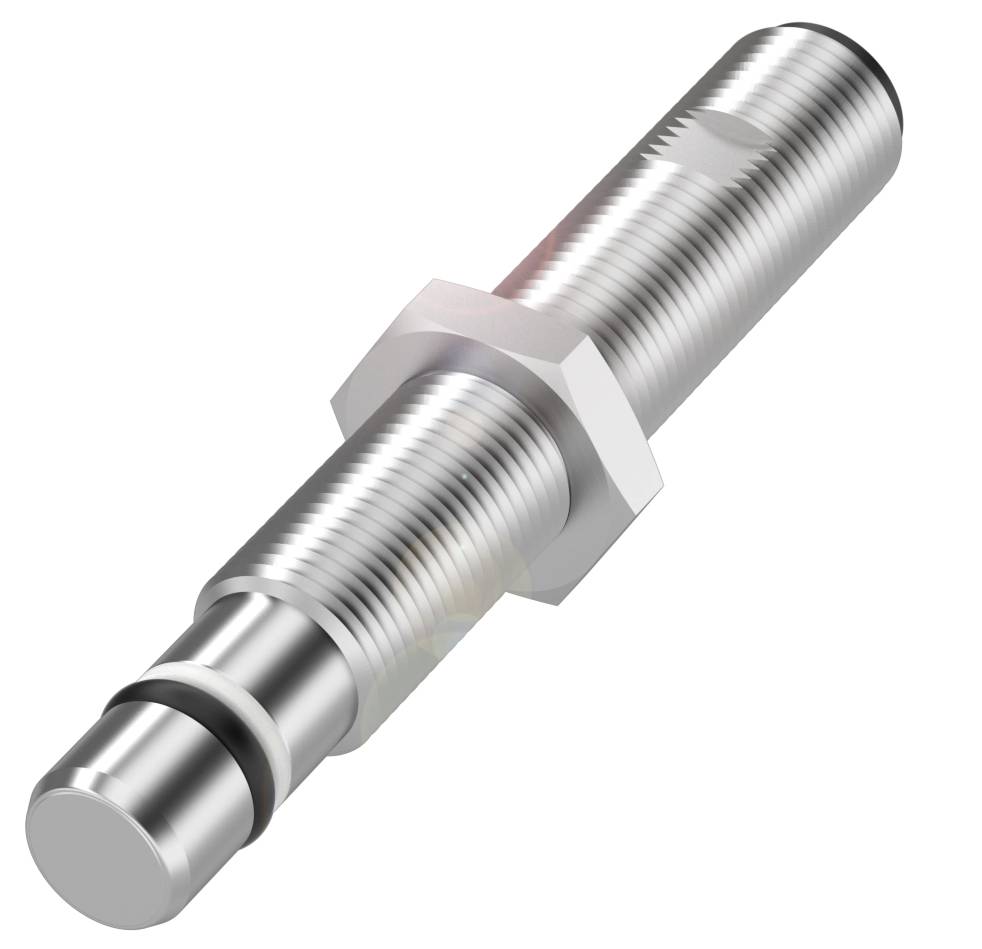

BALLUFF Sensor Induktiv BES 516-300-S135-NEX-S4-D BHS001K M12 Flugter med PNP, lukker (Ø x H) 12 mm x 78 m Piece
EAN:
Fremstillingsnr.
Artikel nr.:
Emballage-type
Piece
Produkttype
Sensor
Driftsspænding maks.
30 V/DC
Udgange
PNP, lukker
Koblingsafstand (max.)
1.5 mm
Datablad (PDF)
Højdepunkter og detaljer
Kapacitive - Nærhedsafbryder
- Mål: Dia. 12 x 78 mm
- Konstruktion: M12x1
- Flugtende indbygning
- Rækkevidde: ca. 1.5 mm
- Koblingsudgang: PNP sluttekontakt (NO)
Tekniske specifikationer
- Vigtigste kendetegn: Mål: Dia. 12 x 78 mm
- Aktiv flade, materiale: EP
- Tilslutning: Stik, M12x1-stik, 4-polet
- Konstruktion: M12x1
- Driftsspænding Ub: 10...30 VDC
- Trykstyrke max. 500 bar
- Flugtende indbygning
- Ex kategori: ATEX: 3G (EPL GC)
- Kabinetmateriale: Rustfrit stål
- Rækkevidde: ca. 1.5 mm
- Koblingsudgang: PNP sluttekontakt (NO)
- Skiftefrekvens 1000 Hz
- Beskyttelsesklasse: IP68
- Omgivelsestemperatur -25...80 °C.
- Yderligere egenskaber:
- Driftspændingsvisning: nej
- Funktionsvisning: nej
- Udgangsmodstand Ra: 33.0 kOhm + D.
- Driftsspænding UE DC: 24 V
- Nominel driftsstrøm IE: 200 mA
- Mærkeisolationsspænding UI: 75 V DC
- Dimensioneret kortslutningsstrøm: 100 A
- Standby-fortræk tv maks.: 10 ms
- Driftsspænding Ub: 10...30 VDC
- Anvendelseskategori: DC-13
- Mindste driftsstrøm i: 0 mA
- Belastningskapacitet maks. ved UE: 0.5 µF
- Tomgangsstrøm IO maks., dæmpet: 10 mA
- Tomgangsstrøm IO maks., uden dæmper: 1 mA
- Reststrøm lr max.: 10 µA
- Restripplespænding maks. (% af UE): 15 %
- Skiftefrekvens 1000 Hz
- Spændingstilfælde statisk maks.: 1.5 V.
- Tilslutning: M12x1-stik, 4-polet, A-kodet
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Beskyttet mod ombytningsmulighed: Ja
- Sikret kontaktafstand Sa: 1.2 mm
- Hysterese H maks. (% af Sr): 15.0 %
- Nominel kontaktafstand Sn: 1.5 mm
- Realkoblingsafstand Sr: 1.5 mm
- Realkoblingsafstand Sr, tolerance: ±10 %
- Temperaturdrift maks. (% af Sr): 10 %
- Repeterbarhed maks. (% af Sr): 5.0 %
- Aktiv flade, materiale: EP
- Kabinetmateriale: Rustfrit stål
- MTTF (40 °C) materiale: 720 a
- Støttemateriale: PTFE
- Ex mærkning: ATEX: II 3G ex ec IIC T4 GC -25°C|≤ Ta ≤ 80 °C|IECEx: Ex ec IIC GC|ATEX: II 3G ex ec IIC T4 GC -25°C|≤ Ta ≤ 80°C|ex: Ex ec IIC T4 GC
- Emballage-type
Piece
- Produkttype
Sensor
- Type
BES 516-300-S135-NEX-S4-D
- Min. driftsspænding
10 V/DC
- Driftsspænding maks.
30 V/DC
- Driftsspænding
10 - 30 V/DC
- Udgange
PNP, lukker
- Koblingsafstand (max.)
1.5 mm
- Kontaktfrekvens
1000 Hz
- Variant
Induktiv
- Tilslutning
M12, 4-polet
- Indbygningstype
Flugter med
- Størrelse
M12
- Materiale-egenskaber
rustfri
- Kabinetmateriale
Rustfrit stål
EP
- Kontakttype
1 x sluttekontakt
IP68
- Min. Temperatur
-25 °C
- Maks. temperatur
80 °C
- L
78 mm
- H
78 m
- (Ø)
12 mm
- Dim.
(Ø x H) 12 mm x 78 m
- Nominel spænding
24 V
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3416904 BALLUFF Sensor Induktiv BES 516-300-S135-NEX-S4-D BHS001K M12 Flugter med PNP, lukker (Ø x H) 12 mm x 78 m Piece
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3416904 BALLUFF Sensor Induktiv BES 516-300-S135-NEX-S4-D BHS001K M12 Flugter med PNP, lukker (Ø x H) 12 mm x 78 m Piece
Beskrivelse
Baluff giver dig en stor båndbredde af slidfrie induktive sensorer, som kan dække alle ex-zoner.du får løsninger til forskellige anvendelser: til områder, hvor der kun sjældent forekommer eksplosiv atmosfære (kategori 3G/3D), og områder (zone 0/20), hvor der er størst eksplosionsfare.vores omfattende portefølje omfatter både trykstærke sensorer op til 500 bar og sensorer med udvidet temperaturområde og i forskellige udformninger. Med passende tilbehør, som NAMUR-isolationsforstærker eller tilslutningsledninger, har du et bredt løsningsspektrum til dine individuelle behov. Mål=dia. 12 x 78 mm, konstruktion=M12x1, indbygning=i niveau, rækkevidde=1.5 mm, koblingsudgang=PNP sluttekontakt (NO), koblingsfrekvens=1000 Hz, husmateriale=rustfrit stål, aktiv flade, materiale=EP, tilslutning=stikforbindelse, M12x1-stik, 4-polet, driftsspænding Ub=10...30 VDC, omgivelsestemperatur=-25...80 °C, trykstyrke maks.=500 bar, beskyttelsesklasse=IP68, godkendelse/overensstemmelse=CEEACATEXEEE
