Name: BALLUFF Ramme-fotocelle BOW001J BOW001J dynamisk Mørk-koblende 1 stk
Brand: BALLUFF
SKU: 3416626

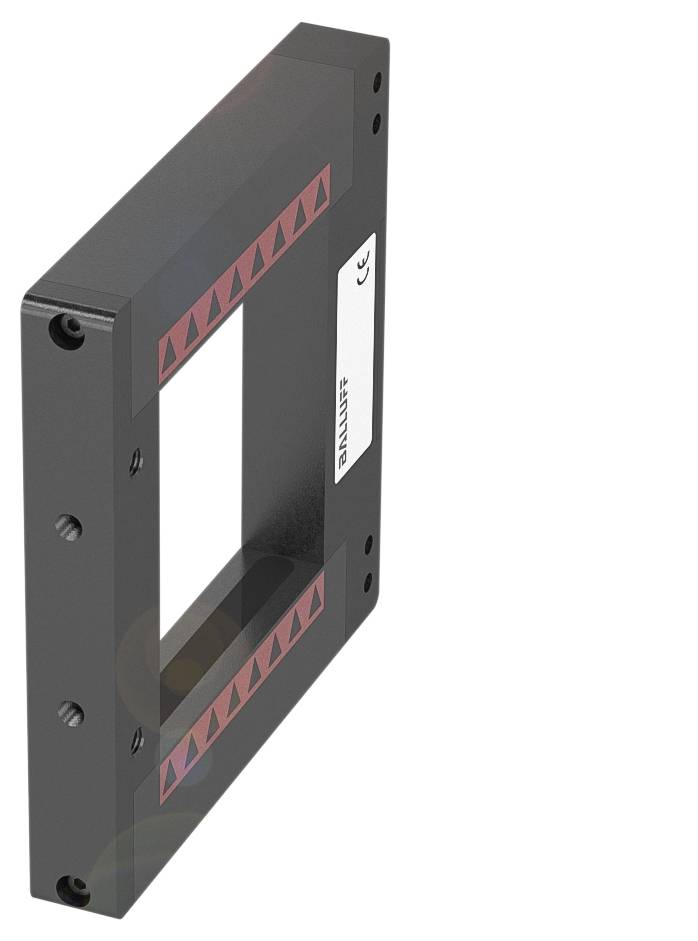

En rektangulær, sort ramme med et kvadratisk udsnit i midten og røde trekantmønstre langs kanterne.

Lignende billede

Emballage-type

Piece

Produkttype

Ramme-fotocelle

Funktioner

Mørk-koblende

Driftsspænding maks.

30.0 V

Tilslutning

M8, 3-polet

Datablad (PDF)

Udgået

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Fotoelektrisk sensorer og lyssensorer

Mål 18 x 130 x 140 mm
Serie: A
Interface: PNP dynamisk afbryder (NO)
Funktionsprincip: Ramligfotocelle
Aktivt vindue (PL × al): 80 × 80 mm

Tekniske specifikationer

Vigtigste kendetegn:Mål: 18 x 130 x 140 mm
Aktivt areal, materiale: PMMA
Aktivt vindue (PL × al): 80 × 80 mm
Tilslutning: Stik, M8x1-stik, 3-polet
Serie: A
Driftsspænding Ub: 10...30 VDC
Funktionsprincip: Ramligfotocelle
Funktionsprincip optisk: Envejsfotocelle
Kabinetmateriale: Aluminium, eloxeret, sort
Lystype: Infrarød
Interface: PNP dynamisk afbryder (NO)
Strålekarakteristik: Divergent
Yderligere egenskaber:
Funktionsprincip: Ramligfotocelle
Mål 18 x 130 x 140 mm
Fastgørelse: Skrue M6|skrue M4
Driftsspænding UE DC: 24 V
Nominel driftsstrøm IE: 200 mA
Mærkeisolationsspænding UI: 75 V DC
Standby-fortræk tv maks.: 100 ms
Driftsspænding Ub: 10...30 VDC
Anvendelseskategori: DC-13
Belastningskapacitet maks. ved UE: 0.1 µF
Reststrøm lr max.: 50 µA
Restripplespænding maks. (% af UE): 15 %
Skiftefrekvens 100 Hz Dynamic
Tilslutning: Stikforbindelse, M8x1-stik, 3-|polet
Kortslutningsbeskyttelse: Ja
Polaritetsbeskyttelse: Ja
Beskyttet mod ombytningsmulighed: Ja
Aktivt areal, materiale: PMMA
Koblingsudgang: PNP dynamisk afbryder (NO)
Kabinetmateriale: Aluminium, eloxeret, sort
EN 60068-2-27, stød: Halvsinus, 30 gn, 11 ms, 3x6
EN 60068-2-6, vibration: 10…55 Hz, 0.5 mm, 3x5 min|55 Hz, 0.5 mm, 3x30 min.
Kapslingsklasse:IP67
Omgivelsestemperatur -10...55 °C.
Tilsmudsningsgrad: 3
Indstillingsmulighed: Forsinkelsestid|følsomhed dynamisk
Overfladebeskyttelse: Eloxeret, sort
Serie: A
Form: Ramme
Display: Udgangsfunktion dynamisk -|LED rød|LED grøn: Driftsspænding
Justering: Potentiometer 270° (2x)
Slukkefortræk: Maks. 0.4 ms dynamisk
tændingstog lyd maks.: 0.4 ms dynamisk.
Tomgangsstrøm IO maks. ved UE: 45 mA
Spændingsfald ud maks. ved IE: 2.5 V.
Fremmed lys maks.: 5000 lux
Funktionsprincip optisk: Envejsfotocelle
Lystype: Infrarød
Skiftefunktion optisk: Mørk-koblende
Strålekarakteristik: Divergent
Bølgelænge: 880 nm
Mindste del type: 1.0 mm dynamisk
Aktivt vindue (PL × al): 80 × 80 mm
Tidsfunktion: Slukkeforsinkelse dynamisk
Tidsfunktion, varighed: T = 5…300 ms

Emballage-type: Piece

Produkttype: Ramme-fotocelle

Type: BOW001J

Variant: dynamisk

Funktioner: Mørk-koblende

Driftsspænding: 24

Min. driftsspænding: 10.0 V

Driftsspænding maks.: 30.0 V

Driftsspænding: 10.0 - 30.0 V

Kontakttype: 1 x sluttekontakt

Kontaktfrekvens: 100 Hz

Tilslutning: M8, 3-polet

Kabinetmateriale: Aluminium

Materiale-egenskaber: Eloxeret

Sendertype: LED infrarød

Aksellængde: 880 nm

: IP67

Min. Temperatur: -10 °C

Maks. temperatur: 55 °C

L: 140.00 mm

Bredde: 18.00 mm

H: 130.00 mm

D: 140 m

Dim.: (L x B x H) 140.00 x 18.00 x 130.00 mm

Indhold: 1 stk

Nominel spænding: 30.0 V

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 3416626 BALLUFF Ramme-fotocelle BOW001J BOW001J dynamisk Mørk-koblende 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3416626 BALLUFF Ramme-fotocelle BOW001J BOW001J dynamisk Mørk-koblende 1 stk

Beskrivelse

Vores rammefotocelle anvendes der, hvor objekterne ikke kun skal søges punktvist, men på et område. Med de mange parallelt forede stråler kan du registrere objekter i et bredt vindue. Samtidig sikrer vores rammelys en konstant høj opløsning overalt i rammen. Rammelyset fra Baluff fås i dynamiske og statiske varianter. Serie=A, mål=18 x 130 x 140 mm, aktivt vindue (PL × al)=80 × 80 mm, interface PNP=dynamisk afbryder (NO), funktionsprincip=fotoelektrisk sensor, funktionsprincip optisk=en-vejs fotocelle, strålingskarakteristik=divergent, belysningstype=infrarød, tilslutning=stikforbindelse, M8x1-stik, 3-polet, husmateriale=aluminium, aktiv flade, materiale=PMMA, driftsspænding Ub=10...30 VDC, godkendelse/overensstemmelse=CEWEEE

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
