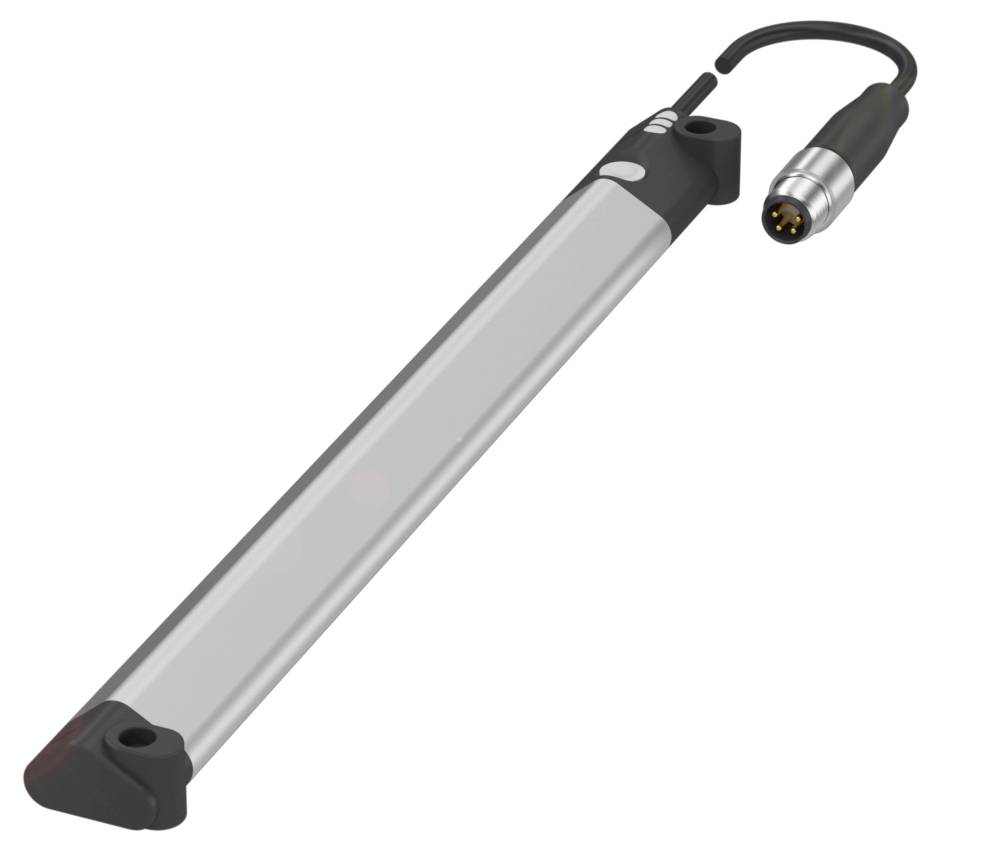

BALLUFF Positionsmålesystem Magnetisk BMP000A BMP000A Analog (L x B x H) 170 x 17.5 x 9.6 mm Piece
EAN:
Fremstillingsnr.
Artikel nr.:
Emballage-type
Piece
Produkttype
Positionsmålesystem
Driftsspænding maks.
30 V
Udgange
Analog
Variant
Magnetisk
Datablad (PDF)
Højdepunkter og detaljer
Baluff BMP000A magnetfelt-positionsmålesystemer
- Mål 17.5 x 9.6 x 170 mm
- Interface: IO-Link 1.1
- Måleområde: 160 mm
- Analog udgang: Analog, spænding/analog, strøm kan omstilles 0…10 V/4…20 mA
- Opløsning: ≤ 1 µm (IO-link), 12 bit (analog)
Tekniske specifikationer
- Vigtigste kendetegn:Mål: 17.5 x 9.6 x 170 mm
- Analog udgang: Analog, spænding/analog, strøm kan omstilles 0…10 V/4…20 mA
- Tilslutning: Kabel med stik, M8x1-stik, 4-polet, 0.5 m, PUR
- Opløsning: ≤ 1 µm (IO-link), 12 bit (analog)
- Driftsspænding Ub: 15...30 VDC
- Kabinetmateriale: PA 12
- Aluminium
- linearitetsafvigelse type: ±250 µm
- Måleområde: 160 mm
- Interface: IO-Link 1.1
- Kapslingsklasse:IP67
- Omgivelsestemperatur -25...85 °C.
- Repeterbarhed: 100 µm
- Yderligere egenskaber:
- Funktionsprincip: Magnetfelt-positionsmålesystem
- Leveringsomfang: Lynvejledning
- Materiale: Enhed
- Mål 17.5 x 9.6 x 170 mm
- Driftspændingsvisning: Drift - LED grøn
- Funktionsvisning: LED gul
- Driftsspænding UE DC: 24 V
- Mærkeisolationsspænding UI: 75 V DC
- Standby-fortræk tv maks.: 100 ms
- Driftsspænding Ub: 15...30 VDC
- Tilslutning: M8x1-stik, 4-polet, A-koderet
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- MTTF (40 °C): 201 a
- Kabeldiameter D: 2.4 mm
- Kabellængde L 0.5 m.
- Kabinetmateriale: PA 12|aluminium
- Kappemateriale: RENT
- Antal ledere: 4
- Kabel, bøjningsradius min., fast installation: 3 x D.
- Kabel, bøjningsradius min., fleksibel installation: 10 x D.
- Kabelkappemateriale: REN
- Tilspændingsmoment maks.: 0.1 Nm
- Tomgangsstrøm IO maks. ved UE: 25 mA
- Anvendelse: Positionering
- Måleområde: 160 mm
- Opløsning: ≤ 1 µm (IO-link), 12 bit (analog)
- Repeterbarhed: 100 µm
- Temperaturdrift max. fra slutværdien: ±0.3 %
- Diagnosevisning Error: Fejl - LED rød
- Udgangsstrøm maks. (analog U): 5 mA
- Belastningsmodstand RL maks. (analog i): 500 ohm
- Strømbelastningsevne i SIO-mode: ≤ 100 mA
- linearitetsafvigelse type: ±250 µm
- Måleværdi maks.: 1 kHz
- IO-link funktionsklasser: 0x8001 Binary data Channel|0x8004 Teach Commands
- IO-link profil ids: 0x000B SSP3.2|0x4000 Identification and|diagnosis
- Understøttede IO-link-profiler: Common Profile|Smart Sensor profiler - Measuring
- Emballage-type
Piece
- Produkttype
Positionsmålesystem
- Type
BMP000A
- Min. driftsspænding
15 V
- Driftsspænding maks.
30 V
- Driftsspænding
15 - 30 V
- Udgange
Analog
- Kabellængde
0.5 m
- Variant
Magnetisk
- Tilslutning
M8, 4-polet
- Kabinetmateriale
PA 12
IP67
- Min. Temperatur
-25 °C
- Maks. temperatur
85 °C
- L
170 mm
- Bredde
17.5 mm
- H
9.6 mm
- Dim.
(L x B x H) 170 x 17.5 x 9.6 mm
- Kappemateriale
PUR
- Nominel spænding
30 V
- Driftsspænding
24 V/DC
- Driftsstrøm
24 mA
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3420018 BALLUFF Positionsmålesystem Magnetisk BMP000A BMP000A Analog (L x B x H) 170 x 17.5 x 9.6 mm Piece
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3420018 BALLUFF Positionsmålesystem Magnetisk BMP000A BMP000A Analog (L x B x H) 170 x 17.5 x 9.6 mm Piece
Beskrivelse
Magnetfelt-positionsmålesystemer BMP giver dig en pålidelig og slidfri overvågning af igangværende arbejdsprocesser. Din intelligente lineære feedback understøtter for eksempel i kompakte gribere, stanseanordninger eller værktøjsvekslere, så du kan holde styr på de forskellige processer, sikre den simultane redigering af objekter og samtidig forblive energieffektiv. Vores magnetfeltpositionsmålesystemer sørger for høj processikkerhed og automatiseringskvalitet. Magnetfelt-positionsmålesystem, tilslutningstype 01=kabel med stik, husmateriale primært=PA 12, beskyttelsesklasse=IP67, anvendelse=positionering
