Name: BALLUFF Opto-sensor BOS0156 BOS0156 Lystænding 1 stk
Brand: BALLUFF
SKU: 3416813

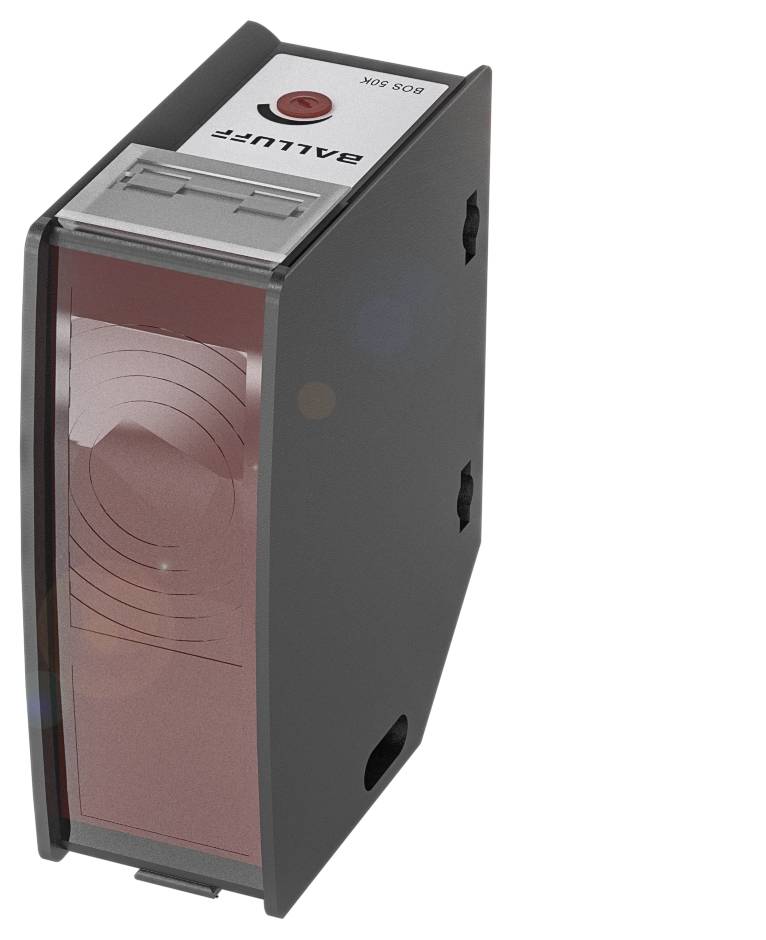

En rektangulær optoelektronisk sensor i et sort hus med rød frontlinse og firmalogo på oversiden.

Lignende billede

Emballage-type

Piece

Produkttype

Opto-sensor

Funktioner

Lystænding

Driftsspænding maks.

30.0 V

Tilslutning

M12, 4-polet

Datablad (PDF)

Udgået

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Fotoelektrisk sensorer og lyssensorer

Mål 28.5 x 80.5 x 62 mm
Serie 50K
Interface: PNP sluttekontakt (NO)
Funktionsprincip: Optoelektronisk sensor
Funktionsprincip optisk: Lysføler, triangulation

Tekniske specifikationer

Vigtigste kendetegn:Mål: 28.5 x 80.5 x 62 mm
Aktiv flade, materiale: Glas
Tilslutning: Stik, M12x1-stik, 4-polet
Serie 50K
Driftsspænding Ub: 10...30 VDC
Funktionsprincip: Optoelektronisk sensor
Funktionsprincip optisk: Lysføler, triangulation
Kabinetmateriale: Pc
ABS
Lystype: LED rødt lys
Lyspletstørrelse 60 x 60 mm ved s.
Optisk særpræg: Baggrundsundertrykkelse
Rækkevidde 200...2000 mm
Interface: PNP sluttekontakt (NO)
Strålekarakteristik: Divergent
Yderligere egenskaber:
Mål 28.5 x 80.5 x 62 mm
Fastgørelse skrue M5
Tilslutning: Stikforbindelse, M12x1-stik, 4-|polet
Kortslutningsbeskyttelse: Ja
Polaritetsbeskyttelse: Ja
Beskyttet mod ombytningsmulighed: Ja
Hysterese H maks. (% af Sr): 5.0 %
Nominel kontaktafstand Sn: 2 m, kan indstilles
Temperaturdrift maks. (% af Sr): 10 %
Repeterbarhed maks. (% af Sr): 5.0 %
Aktiv flade, materiale: Glas
Koblingsudgang: PNP sluttekontakt (NO)
Kabinetmateriale: Pc|ABS
EN 60068-2-27, stød: Halvsinus, 30 gn, 11 ms, 3x6
EN 60068-2-6, vibration: 10…55 Hz, amplitude 0.5 mm,|3x30 min.
Kapslingsklasse:IP67
Omgivelsestemperatur -10...60 °C.
Afstandsafvigelse 18 % max. (% af Sr): 8 %
Rækkevidde 200...2000 mm
Kontakter, overfladebeskyttelse: Forgyldt
Fremmed lys maks.: 10000 lux
Funktionsprincip optisk: Lysføler, triangulation
Lystype: LED rødt lys
Lyspletstørrelse 60 x 60 mm ved s.
Optisk særpræg: Baggrundsundertrykkelse
Skiftefunktion optisk: Aktiveres ved belysning
Strålekarakteristik: Divergent
Bølgelængde: 630 nm
Led-gruppe i henhold til IEC 62471: Fri gruppe
MTTF (40 °C) materiale: 219 a
Afstandsafvigelse 6 % max. (% af Sr): 25.0 %
Koblingsfunktion, ekstra udgang: Brydekontakt (NC)
Ekstra udgang: Fejludgang PNP

Emballage-type: Piece

Produkttype: Opto-sensor

Type: BOS0156

Funktioner: Lystænding

Driftsspænding: 24

Min. driftsspænding: 10.0 V

Driftsspænding maks.: 30.0 V

Driftsspænding: 10.0 - 30.0 V

Kontakttype: 1 x sluttekontakt

Udgange: PNP

Tilslutning: M12, 4-polet

Kabinetmateriale: PC

Sendertype: LED, rød

Aksellængde: 630 nm

: 2000 mm

Specifikationer: Med baggrundsundertrykkelse

: IP67

Min. Temperatur: -10 °C

Maks. temperatur: 60 °C

L: 62.00 mm

Bredde: 28.50 mm

H: 80.50 mm

D: 62 m

Dim.: (L x B x H) 62.00 x 28.50 x 80.50 mm

Indhold: 1 stk

Nominel spænding: 30.0 V

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 3416813 BALLUFF Opto-sensor BOS0156 BOS0156 Lystænding 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3416813 BALLUFF Opto-sensor BOS0156 BOS0156 Lystænding 1 stk

Beskrivelse

Lysføler med baggrunds-nedblænding sikrer en pålidelig registrering uafhængigt af overflade, farve og materiale. Dens taster er også næsten konstant i forskellige emissionsgrader. Serie=50K, mål=28.5 x 80.5 x 62 mm, interface PNP=sluttekontakt (NO), funktionsprincip = optoelektronisk sensor, funktionsprincip optisk=lysføler, triangulation, optisk særpræg=baggrundsundertrykkelse, strålingskarakteristik=diseret, lystype=LED rødt lys, lystfiskestørrelse=60 x 60 mm ved sr, rækkevidde=200...2000 mm, tilslutning=stik, M12x1-stik, 4-polet, Kabinetmateriale=pc ABS, aktiv flade, materiale=glas, driftsspænding Ub=10...30 VDC, godkendelse/overensstemmelse=CEcULusEACEEE

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
