Name: BALLUFF Opto-sensor BOS008E BOS008E Lystænding 1 stk
Brand: BALLUFF
SKU: 3417646

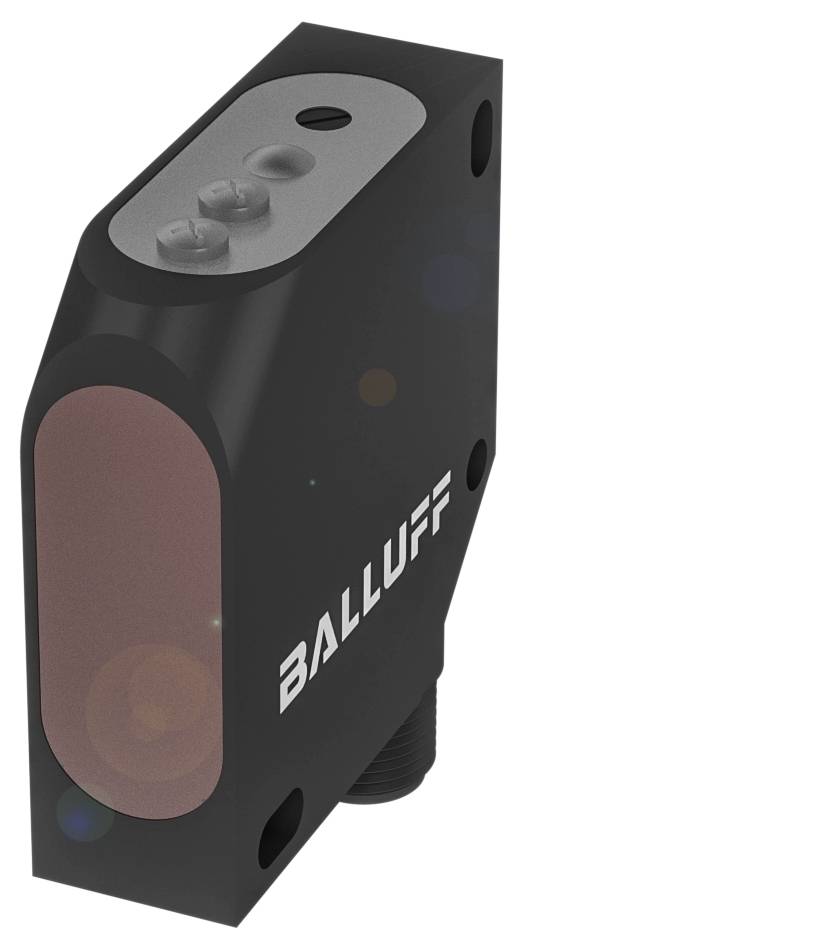

En sort, rektangulær sensor med rød forside og påskriften 'Balluff' på siden.

Lignende billede

Produkttype

Opto-sensor

Funktioner

Lystænding

Driftsspænding maks.

30.0 V

Tilslutning

M12, 4-polet

Type

BOS008E

Datablad (PDF)

Udgået

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Fotoelektrisk sensorer og lyssensorer

Mål 17 x 50 x 50 mm
Serie 26K
Interface: PNP sluttekontakt (NO)
PNP åbner (NC)
Funktionsprincip: Optoelektronisk sensor
Funktionsprincip optisk: Lysføler, triangulation

Tekniske specifikationer

Vigtigste kendetegn:Mål: 17 x 50 x 50 mm
Aktivt areal, materiale: PMMA
Tilslutning: Stik, M12x1-stik, 4-polet
Serie 26K
Driftsspænding Ub: 10...30 VDC
Funktionsprincip: Optoelektronisk sensor
Funktionsprincip optisk: Lysføler, triangulation
Kabinetmateriale: ABS
Lystype: Laser rødt lys
Lyspletstørrelse: Dia. 0.1 mm i fokus
Optisk særpræg: Baggrundsundertrykkelse
Rækkevidde 30...150 mm
Interface: PNP sluttekontakt (NO)
PNP åbner (NC)
Strålekarakteristik: Fokus typisk ved 80 mm
Yderligere egenskaber:
Funktionsprincip: Optoelektronisk sensor
Mål 17 x 50 x 50 mm
Fastgørelse: Skrue M4
Driftsspænding UE DC: 24 V
Nominel driftsstrøm IE: 200 mA
Mærkeisolationsspænding UI: 75 V DC
Driftsspænding Ub: 10...30 VDC
Anvendelseskategori: DC-13
Restripplespænding maks. (% af UE): 10 %
Skiftefrekvens 2500 Hz
Beskyttelsesklasse: II
Tilslutning: Stikforbindelse, M12x1-stik, 4-|polet
Kortslutningsbeskyttelse: Ja
Polaritetsbeskyttelse: Ja
Nominel kontaktafstand Sn: 150 mm, kan indstilles
MTTF (40 °C): 188 a
Aktivt areal, materiale: PMMA
Kabinetmateriale: ABS
Afstandsafvigelse 18 % max. (% af Sr): 8 % til 90 % Rem.
Indstillingsmulighed: Kontaktafstand (Sn)
Serie 26K
Form: Quader|tilslutning, der kan drejes
Display: Udgangsfunktion - LED gul|fejl - LED rød|koblingsafstand - ciffervisning|stabilitet - LED grøn
Justering: Potentiometer 2-trins
Slukkeforkobling toff maks.: 0.2 ms
Tændoptræk lyd maks.: 0.2 ms
Tomgangsstrøm IO maks. ved UE: 50 mA
Spændingsfald ud maks. ved IE: 2.5 V.
Rækkevidde funktionel sikkerhed: 30...150 mm

Produkttype: Opto-sensor

Type: BOS008E

Funktioner: Lystænding

Driftsspænding: 24

Min. driftsspænding: 10.0 V

Driftsspænding maks.: 30.0 V

Driftsspænding: 10.0 - 30.0 V

Kontakttype: 1 x brydekontakt
1 x sluttekontakt

Udgange: PNP

Kontaktfrekvens: 2500 Hz

Tilslutning: M12, 4-polet

Kabinetmateriale: ABS

Sendertype: Laserdiode

: 150 mm

Specifikationer: Med baggrundsundertrykkelse

: IP67

Min. Temperatur: -20 °C

Maks. temperatur: 45 °C

L: 50.00 mm

Bredde: 17.00 mm

H: 50.00 mm

D: 50 m

Dim.: (L x B x H) 50.00 x 17.00 x 50.00 mm

Indhold: 1 stk

Nominel spænding: 30.0 V

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 3417646 BALLUFF Opto-sensor BOS008E BOS008E Lystænding 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3417646 BALLUFF Opto-sensor BOS008E BOS008E Lystænding 1 stk

Beskrivelse

Lysføler med baggrunds-nedblænding sikrer en pålidelig registrering uafhængigt af overflade, farve og materiale. Dens taster er også næsten konstant i forskellige emissionsgrader. Serie=26K, mål=17 x 50 x 50 mm, interface PNP=sluttekontakt (NO) PNP brydekontakt (NC), funktionsprincip=optoelektronisk sensor, funktionsprincip optisk=lysføler, triangulation, optisk særpræg=baggrundsundertrykkelse, Strålekarakteristik=fokus typisk ved 80 mm, lystype=laser rødt lys, lysstyrke i fokus=dia. 0.1 mm i fokus, rækkevidde=30...150 mm, tilslutning=stikforbindelse, M12x1-stik, 4-polet, Kabinetmateriale=ABS, aktiv flade, materiale=PMMA, driftsspænding Ub=10...30 VDC, godkendelse/overensstemmelse=cULusCEEACEEE

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
