Name: BALLUFF Opto-sensor BOS0016 BOS0016 Lystænding 1 stk
Brand: BALLUFF
SKU: 3416570

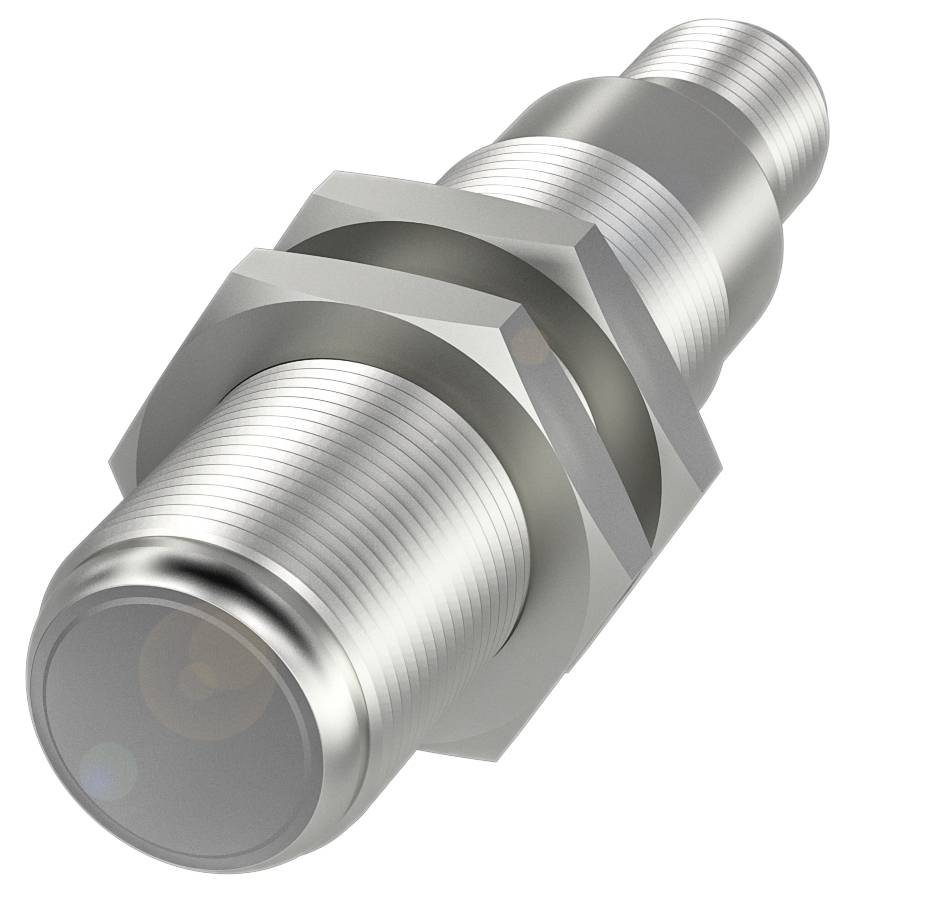

En cylindrisk metalgenstand med gevind og sekskantede møtrikker, muligvis en sensor eller en teknisk komponent.

Lignende billede

Emballage-type

Single

Produkttype

Opto-sensor

Funktioner

Lystænding

Driftsspænding maks.

30.0 V

Tilslutning

M12, 4-polet

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Udgået

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Fotoelektrisk sensorer og lyssensorer

Mål: Dia. 18 x 72 mm
Serie 18E
Interface: PNP sluttekontakt (NO)
Funktionsprincip: Optoelektronisk sensor
Funktionsprincip optisk: Lysføler, triangulation

Tekniske specifikationer

Vigtigste kendetegn: Mål: Dia. 18 x 72 mm
Aktiv flade, materiale: Glas
Tilslutning: Stik, M12x1-stik, 4-polet
Serie 18E
Driftsspænding Ub: 10...30 VDC
Funktionsprincip: Optoelektronisk sensor
Funktionsprincip optisk: Lysføler, triangulation
Kabinetmateriale: Rustfrit stål (1.4571)
Lystype: LED rødt lys
Lyspletstørrelse: Dia. 5 mm ved 20 mm
Optisk særpræg: Fast baggrundsundertrykkelse, ikke egnet til meget mørke genstande
Rækkevidde: 040 mm
Interface: PNP sluttekontakt (NO)
Strålekarakteristik: Fokus typisk ved 16 mm
Yderligere egenskaber:
Funktionsprincip: Optoelektronisk sensor
Mål: Dia. 18 x 72 mm
Fastgørelse: Møtrik M18x1
Udgangsmodstand Ra: 33.0 kOhm
Driftsspænding UE DC: 24 V
Nominel driftsstrøm IE: 200 mA
Mærkeisolationsspænding UI: 250 V AC
Standby-fortræk tv maks.: 10 ms
Driftsspænding Ub: 10...30 VDC
Anvendelseskategori: DC-13
Belastningskapacitet maks. ved UE: 1 µF
Reststrøm lr max.: 50 µA
Restripplespænding maks. (% af UE): 15 %
Skiftefrekvens 100 Hz
Beskyttelsesklasse: II
Tilslutning: Stikforbindelse, M12x1-stik, 4-|polet
Kortslutningsbeskyttelse: Ja
Polaritetsbeskyttelse: Ja
Beskyttet mod ombytningsmulighed: Ja
Nominel kontaktafstand Sn: 40 mm
Temperaturdrift maks. (% af Sr): 10 %
Repeterbarhed maks. (% af Sr): 5.0 %
MTTF (40 °C): 909 a
Aktiv flade, materiale: Glas
Kabinetmateriale: Rustfrit stål (1.4571)
Rækkevidde: 040 mm
Tilspændingsmoment maks.: 30 Nm|40 Nm
Kontakter, overfladebeskyttelse: Forgyldt
Serie 18E
Form: Cylinder|optik lige
Første indstilling: nej
Slukkeforkobling toff maks.: 5 ms
Tændoptræk lyd maks.: 5 ms
Tomgangsstrøm IO maks. ved UE: 20 mA
Spændingsfald ud maks. ved IE: 2.5 V.
Hysterese H maks.: 30.0 %

Emballage-type: Single

Produkttype: Opto-sensor

Type: BOS0016

Funktioner: Lystænding

Driftsspænding: 24

Min. driftsspænding: 10.0 V

Driftsspænding maks.: 30.0 V

Driftsspænding: 10.0 - 30.0 V

Kontakttype: 1 x sluttekontakt

Udgange: PNP

Kontaktfrekvens: 100 Hz

Tilslutning: M12, 4-polet

Størrelse: M18

Kabinetmateriale: Rustfrit stål

Sendertype: LED, rød

: 40 mm

Specifikationer: Med baggrundsundertrykkelse

: IP68

Min. Temperatur: -5 °C

Maks. temperatur: 75 °C

L: 72.00 mm

Indhold: 1 stk

Nominel spænding: 30.0 V

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 3416570 BALLUFF Opto-sensor BOS0016 BOS0016 Lystænding 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3416570 BALLUFF Opto-sensor BOS0016 BOS0016 Lystænding 1 stk

Beskrivelse

Lysføler med baggrunds-nedblænding sikrer en pålidelig registrering uafhængigt af overflade, farve og materiale. Dens taster er også næsten konstant i forskellige emissionsgrader. Serie=18E, mål=dia. 18 x 72 mm, interface=PNP sluttekontakt (NO), funktionsprincip = optoelektronisk sensor, funktionsprincip optisk=lysføler, triangulation, optisk særpræg=fast baggrundsundertrykkelse, strålingskarakteristik=fokus typisk ved 16 mm, lystype=LED rødt lys, lysstyrke=diameter 5 mm ved 20 mm, rækkevidde=0...40 mm, tilslutning=stikforbindelse, M12x1-stik, 4-polet, Kabinetmateriale=rustfrit stål (1.4571), aktiv flade, materiale=glas, driftsspænding Ub=10...30 VDC, godkendelse/overensstemmelse=CWEEE

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
