Name: BALLUFF Lysknap BOS 12M-PS-ID10-S4 BOS01Y2 1 stk
Brand: BALLUFF
SKU: 3416601

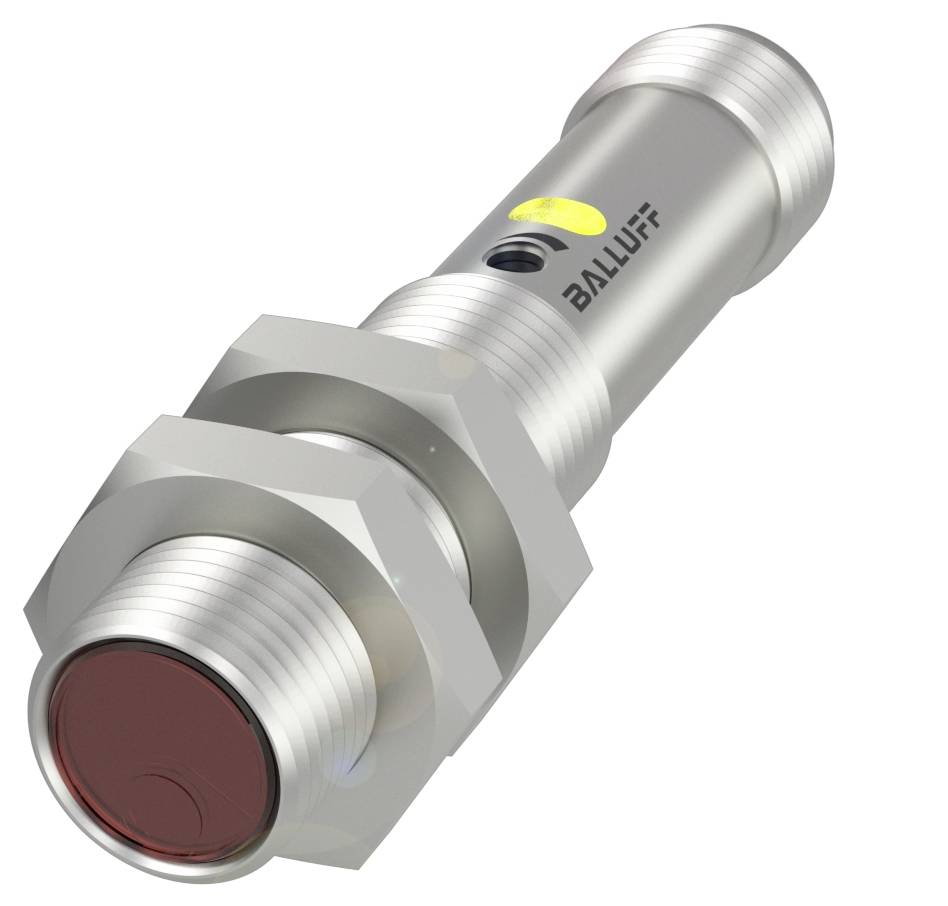

En cylindrisk sensor fra Balluff med metallisk hus og rødt sensorområde, egnet til industrielle anvendelser.

Lignende billede

Produkttype

Lysknap

Tilslutning

M12, 4-polet

Type

BOS 12M-PS-ID10-S4

Driftsspænding

24 V/DC

Kontakttype

1 x sluttekontakt

Datablad (PDF)

Udgået

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Fotoelektrisk sensorer og lyssensorer

Mål: Dia. 12 x 60 mm
Serie 12 M.
Interface: PNP sluttekontakt (NO)
Funktionsprincip: Optoelektronisk sensor
Funktionsprincip optisk: Lysføler, energetisk

Tekniske specifikationer

Vigtigste kendetegn: Mål: Dia. 12 x 60 mm
Aktivt areal, materiale: PMMA
Tilslutning: Stik, M12x1-stik, 4-polet
Serie 12 M.
Driftsspænding Ub: 10...30 VDC
Funktionsprincip: Optoelektronisk sensor
Funktionsprincip optisk: Lysføler, energetisk
Kabinetmateriale: Messing, forniklet
Lystype: LED infrarød
Lyspletstørrelse 45 x 45 mm ved 400 mm
Rækkevidde 1...400 mm
Interface: PNP sluttekontakt (NO)
Strålekarakteristik: Divergent
Yderligere egenskaber:
Funktionsprincip: Optoelektronisk sensor
Mål: Dia. 12 x 60 mm
Fastgørelse: Møtrik M12x1
Driftsspænding UE DC: 24 V
Nominel driftsstrøm IE: 100 mA
Mærkeisolationsspænding UI: 75 V DC
Driftsspænding Ub: 10...30 VDC
Anvendelseskategori: DC-13
Belastningskapacitet maks. ved UE: 0.2 µF
Restripplespænding maks. (% af UE): 15 %
Skiftefrekvens 1000 Hz
Tilslutning: Stikforbindelse, M12x1-stik, 4-|polet
Kortslutningsbeskyttelse: Ja
Polaritetsbeskyttelse: Ja
Beskyttet mod ombytningsmulighed: Ja
Hysterese H maks. (% af Sr): 10.0 %
Nominel kontaktafstand Sn: 400 mm, kan indstilles
Temperaturdrift maks. (% af Sr): 10 %
MTTF (40 °C): 1428 a
Aktivt areal, materiale: PMMA
Koblingsudgang: PNP sluttekontakt (NO) PIN 4
Kabinetmateriale: Messing, forniklet
EN 60068-2-27, stød: Halvsinus, 30 gn, 11 ms, 3x6
EN 60068-2-6, vibration: 10…55 Hz, amplitude 1 mm, 3x30|min
Kapslingsklasse:IP67
Omgivelsestemperatur -5...55 °C.
Tilsmudsningsgrad: 3
Rækkevidde 1...400 mm
Tilspændingsmoment maks.: 7 Nm|15 Nm
Indstillingsmulighed: Kontaktafstand (Sn)
Kontakter, overfladebeskyttelse: Forgyldt
Overfladebeskyttelse: Forniklet
Serie 12 M.
Form: Cylinder|optik lige
Display: Led grøn: Driftsspænding|grænseområde - LED gul, blinker|LED gul: Lysmodtagelse
Justering: Potentiometer 270°
Slukkeforkobling toff maks.: 0.5 ms
Tændoptræk lyd maks.: 0.5 ms
Spændingsfald ud maks. ved IE: 1.5 V.
Fremmed lys maks.: 10000 lux
Funktionsprincip optisk: Lysføler, energetisk
Lystype: LED infrarød
Lyspletstørrelse 45 x 45 mm ved 400 mm
Skiftefunktion optisk: Aktiveres ved belysning
Strålekarakteristik: Divergent
Aksellænge: 850 nm
Led-gruppe i henhold til IEC 62471: Fri gruppe

Produkttype: Lysknap

Type: BOS 12M-PS-ID10-S4

Driftsspænding: 24 V/DC

Kontakttype: 1 x sluttekontakt

Kontaktfrekvens: 1000 Hz

Tilslutning: M12, 4-polet

Størrelse: M12

Kabinetmateriale: Messing (forniklet)

Materiale-egenskaber: Forniklet

Sendertype: LED infrarød

Aksellængde: 850 nm

: 400 mm

: IP67

Indhold: 1 stk

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 3416601 BALLUFF Lysknap BOS 12M-PS-ID10-S4 BOS01Y2 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3416601 BALLUFF Lysknap BOS 12M-PS-ID10-S4 BOS01Y2 1 stk

Beskrivelse

Energetiske lysfølere er ideal til registrering af kontrastforskelle. Du kan genkende objekter, afhængigt af overflade, farve og materiale. De er billige, nemme at montere og indrette. Optoelektronisk sensor, lyssender=LED, tilslutningstype=stikforbindelse, koblingsudgang=PNP sluttekontakt (NO) pin 4, rækkevidde maks.=400 mm

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
