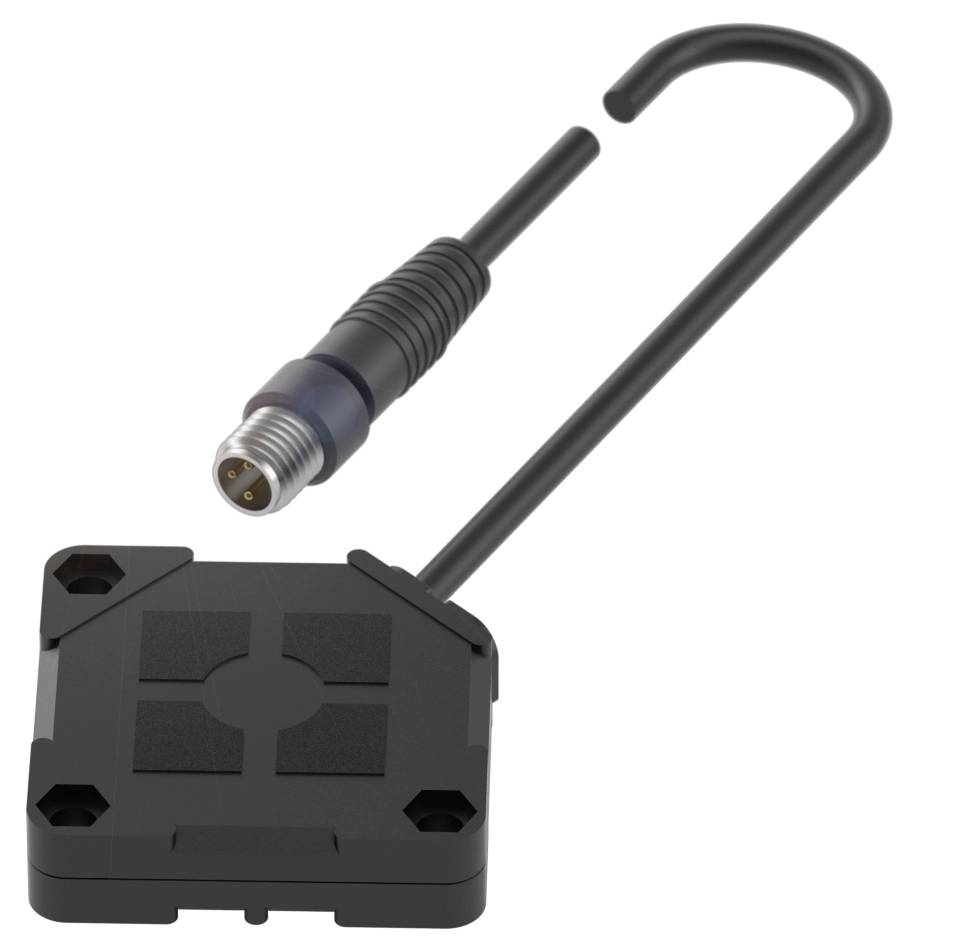

BALLUFF Kapacitiv sensor Kapacitiv BCS0135 BCS0135 Flugter med PNP (L x B x H) 10.00 x 40.00 x 40.00 mm
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Kapacitiv sensor
Driftsspænding maks.
30.0 V
Udgange
PNP
Variant
Kapacitiv
Tilslutning
Stik
Datablad (PDF)
Højdepunkter og detaljer
Kapacitive - Nærhedsafbryder
- Tilslutning: Kabel med stik, M8x1-stik, 3-polet, 0.30 m, PUR
- Mål 40 x 40 x 10 mm
- Indbygning: Plan langs beholderydervæggen
- Koblingsudgang: PNP åbner (NC)
- Serie: Q40
Tekniske specifikationer
- Vigtigste kendetegn:Mål: 40 x 40 x 10 mm
- Aktiv flade, materiale: PBT
- Tilslutning: Kabel med stik, M8x1-stik, 3-polet, 0.30 m, PUR
- Serie: Q40
- Driftsspænding Ub: 10...30 VDC
- Indbygning: Plan langs beholderydervæggen
- Funktion: Smart Level 50
- Kabinetmateriale: PBT
- Koblingsudgang: PNP åbner (NC)
- Skiftefrekvens 10 Hz
- Kapslingsklasse:IP67
- Følsomhed: Medieafhængig kan justeres
- Omgivelsestemperatur -5...85 °C.
- Yderligere egenskaber: Elektrisk ledende medier
- Skum- og hæftningskompensation
- Yderligere egenskaber:
- Leveringsomfang: Monteringsvejledning|skruetrækker
- Mål 40 x 40 x 10 mm
- Driftspændingsvisning: Ja
- Funktionsvisning: Ja
- Driftsspænding UE DC: 24 V
- Nominel driftsstrøm IE: 100 mA
- Mærkeisolationsspænding UI: 75 V DC
- Standby-fortræk tv maks.: 200 ms
- Driftsspænding Ub: 10...30 VDC
- Anvendelseskategori: DC-13
- Belastningskapacitet maks. ved UE: 10 µF
- Restripplespænding maks. (% af UE): 10 %
- Skiftefrekvens 10 Hz
- Spændingstilfælde statisk maks.: 2.5 V.
- Tilslutning: M8x1-stik, 3-polet
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Beskyttet mod ombytningsmulighed: Ja
- Temperaturdrift maks. (% af Sr): 20 % [-5…55 °C]
- MTTF (40 °C): 441 a
- Aktiv flade, materiale: PBT
- Størrelse: Kvaderform
- Indbygning: Plan langs beholderydervæggen
- Koblingsudgang: PNP åbner (NC)
- Kabeldiameter D: 3.00 mm
- Kabellængde L 0.3 m.
- Kabinetmateriale: PBT
- Kappemateriale: RENT
- Kapslingsklasse:IP67
- Omgivelsestemperatur -5...85 °C.
- Tilsmudsningsgrad: 3
- Antal ben: 3
- Serie: Q40
- Tomgangsstrøm IO maks. ved UE: 11.0 mA
- Yderligere egenskaber: Elektrisk ledende medier|skum- og|angrebskompensation
- Følsomhed: Medieafhængig kan justeres
- Låg materiale: PBT
- Produkttype
Kapacitiv sensor
- Type
BCS0135
- Min. driftsspænding
10.0 V
- Driftsspænding maks.
30.0 V
- Driftsspænding
10.0 - 30.0 V
- Udgange
PNP
- Kabellængde
0.30 m
- Kontaktfrekvens
10 Hz
- Variant
Kapacitiv
- Tilslutning
Stik
- Indbygningstype
Flugter med
- Kabinetmateriale
PBT
- Kontakttype
1 PNP
IP67
- Min. Temperatur
-5 °C
- Maks. temperatur
85 °C
- L
10.00 mm
- Bredde
40.00 mm
- H
40.00 mm
- Dim.
(L x B x H) 10.00 x 40.00 x 40.00 mm
- D
10 m
- Kappemateriale
PUR
- Nominel spænding
30.0 V
- Driftsspænding
24 V/DC
- Driftsstrøm
100 mA
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3416762 BALLUFF Kapacitiv sensor Kapacitiv BCS0135 BCS0135 Flugter med PNP (L x B x H) 10.00 x 40.00 x 40.00 mm
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3416762 BALLUFF Kapacitiv sensor Kapacitiv BCS0135 BCS0135 Flugter med PNP (L x B x H) 10.00 x 40.00 x 40.00 mm
Beskrivelse
Disse kapacitive sensorer til registrering af fyldstand registrerer med deres aktive flade berøringsfrit det målte produkt, bulkgods eller væsker gennem glas- og plastvægge. Mål=40 x 40 x 10 mm, serie=Q40, indbygning=i niveau med beholderydervæg, tilslutning=kabel med stikforbindelse, M8x1-stik, 3-polet, 0.30 m, PUR, koblingsudgang=PNP brydekontakt (NC), koblingsfrekvens=10 Hz, følsomhed=medietegnet justerbar, funktion = Smart Level 50, ekstra egenskaber=elektrisk ledende mediegenskum- og hæftningskompensation, kabinetmateriale=PBT, aktiv flade, materiale=PBT, omgivelsestemperatur=-5...85 °C, driftsspænding Ub=10...30 VDC, godkendelse/overensstemmelse=CEcULusWee, beskyttelsesklasse=IP67
