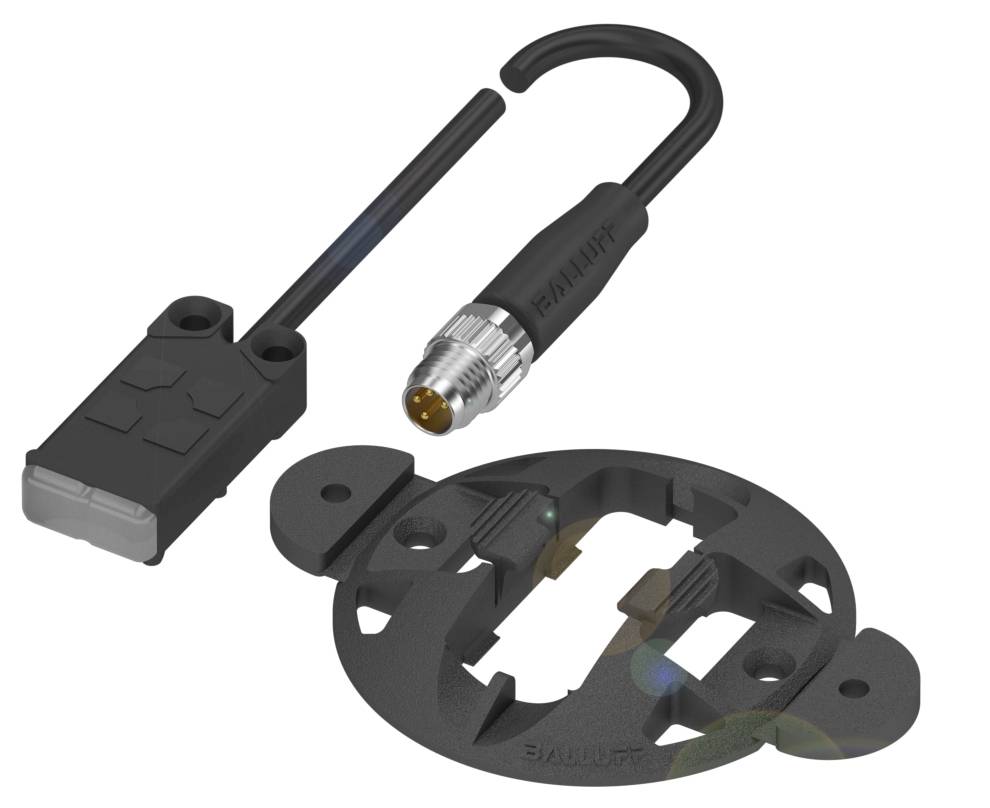

BALLUFF Kapacitiv sensor Kapacitiv BCS0130 BCS0130 Flugter med PNP (L x B x H) 8.00 x 34 x 16 mm
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Kapacitiv sensor
Driftsspænding maks.
30.0 V
Udgange
PNP
Variant
Kapacitiv
Tilslutning
Stik
Datablad (PDF)
Højdepunkter og detaljer
Kapacitive - Nærhedsafbryder
- Tilslutning: Kabel med stik, M8x1-stik, 4-polet, 0.30 m, PUR
- Mål 34 x 16 x 8 mm
- Indbygning: Plan langs beholderydervæggen
- Koblingsudgang: PNP åbner (NC)
- Serie R08
Tekniske specifikationer
- Vigtigste kendetegn:Mål: 34 x 16 x 8 mm
- Aktiv flade, materiale: PP
- Tilslutning: Kabel med stik, M8x1-stik, 4-polet, 0.30 m, PUR
- Serie R08
- Driftsspænding Ub: 12...30 VDC
- Indbygning: Plan langs beholderydervæggen
- Funktion: Smart Level 50
- Kabinetmateriale: PP
- Koblingsudgang: PNP åbner (NC)
- Skiftefrekvens 10 Hz
- Kapslingsklasse:IP67
- Følsomhed: Medierafhængigt kan måles
- Omgivelsestemperatur -25...70 °C.
- Yderligere egenskaber: Elektrisk ledende medier
- Skum- og hæftningskompensation
- Yderligere egenskaber:
- Leveringsomfang: Holder|monteringsvejledning
- Mål 34 x 16 x 8 mm
- Driftspændingsvisning: Ja
- Funktionsvisning: Ja
- Driftsspænding UE DC: 24 V
- Nominel driftsstrøm IE: 50 mA
- Mærkeisolationsspænding UI: 75 V DC
- Standby-fortræk tv maks.: 200 ms
- Driftsspænding Ub: 12...30 VDC
- Anvendelseskategori: DC-13
- Belastningskapacitet maks. ved UE: 0.33 µF
- Reststrøm lr max.: 10 µA
- Restripplespænding maks. (% af UE): 10 %
- Skiftefrekvens 10 Hz
- Spændingstilfælde statisk maks.: 1.5 V.
- Tilslutning: M8x1-stik, 4-polet
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Beskyttet mod ombytningsmulighed: Ja
- MTTF (40 °C): 98 a
- Aktiv flade, materiale: PP
- Tilspændingsmoment 0.2 Nm
- Størrelse: Kvaderform
- Indbygning: Plan langs beholderydervæggen
- Koblingsudgang: PNP åbner (NC)
- Kabeldiameter D: 3.4 mm
- Kabellængde L 0.3 m.
- Kabinetmateriale: PP
- Kappemateriale: RENT
- Kapslingsklasse:IP67
- Omgivelsestemperatur -25...70 °C.
- Tilsmudsningsgrad: 3
- Antal ledere: 4
- Ledertværsnit: 0.14 mm²
- Antal ben: 4
- Indstillingsmulighed: Kan monteres teachbar
- Serie R08
- Tomgangsstrøm IO maks. ved UE: 13.5 mA
- Yderligere egenskaber: Elektrisk ledende medier|skum- og|angrebskompensation
- Følsomhed: Medierafhængigt kan måles
- Produkttype
Kapacitiv sensor
- Type
BCS0130
- Min. driftsspænding
12.0 V
- Driftsspænding maks.
30.0 V
- Driftsspænding
12.0 - 30.0 V
- Udgange
PNP
- Kabellængde
0.30 m
- Kontaktfrekvens
10 Hz
- Variant
Kapacitiv
- Tilslutning
Stik
- Indbygningstype
Flugter med
- Kabinetmateriale
PP
IP67
- Min. Temperatur
-25 °C
- Maks. temperatur
70 °C
- L
8.00 mm
- Bredde
34 mm
- H
16 mm
- Dim.
(L x B x H) 8.00 x 34 x 16 mm
- D
8 m
- Kappemateriale
PUR
- Nominel spænding
30.0 V
- Driftsspænding
24 V/DC
- Driftsstrøm
50 mA
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3416773 BALLUFF Kapacitiv sensor Kapacitiv BCS0130 BCS0130 Flugter med PNP (L x B x H) 8.00 x 34 x 16 mm
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3416773 BALLUFF Kapacitiv sensor Kapacitiv BCS0130 BCS0130 Flugter med PNP (L x B x H) 8.00 x 34 x 16 mm
Beskrivelse
Disse kapacitive sensorer til registrering af fyldstand registrerer med deres aktive flade berøringsfrit det målte produkt, bulkgods eller væsker gennem glas- og plastvægge. Mål=34 x 16 x 8 mm, serie=R08, indbygning=i niveau med beholderydervæg, tilslutning=kabel med stikforbindelse, M8x1-stik, 4-polet, 0.30 m, PUR, koblingsudgang=PNP brydekontakt (NC), koblingsfrekvens=10 Hz, følsomhed=medietegnet teachbar, funktion=Smart Level Smart Level 50, ekstra egenskaber=elektrisk ledende mediekompensation og hæftelseskompensation, kabinetmateriale=PP, aktiv flade, materiale=PP, omgivelsestemperatur=-25...70 °C, driftsspænding Ub=12...30 VDC, godkendelse/overensstemmelse=cULusCEWEEE, beskyttelsesklasse=IP67
