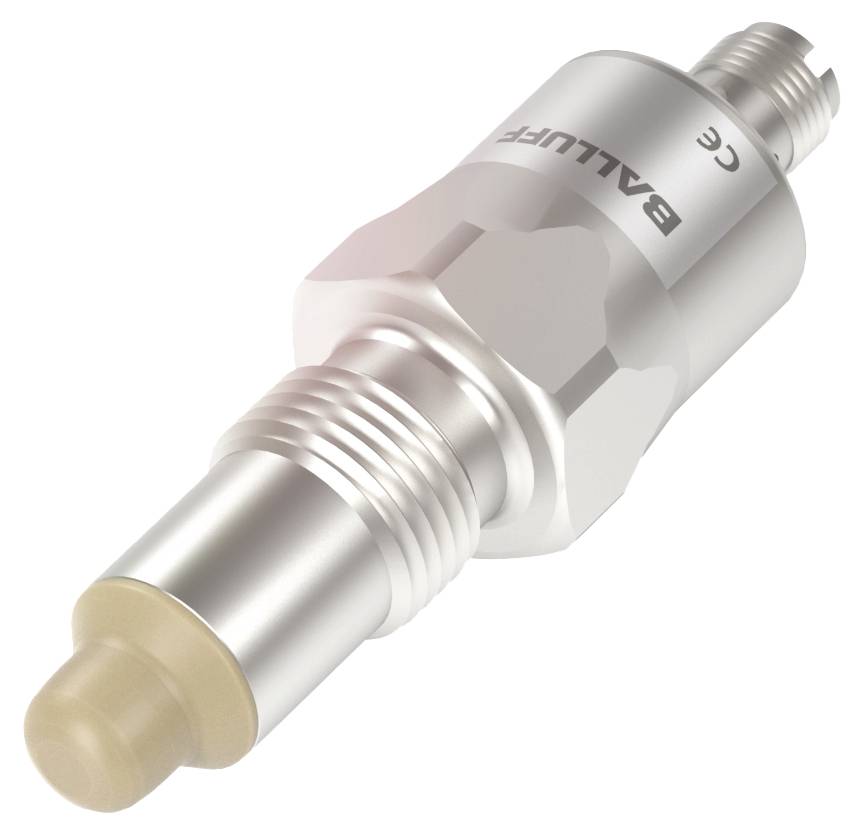

BALLUFF Kapacitiv sensor Kapacitiv BCS011F BCS011F M30 Ikke i plan PNP (Ø x H) 30 mm x 96 m
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Kapacitiv sensor
Driftsspænding maks.
30.0 V
Udgange
PNP
Variant
Kapacitiv
Tilslutning
Stik
Datablad (PDF)
Højdepunkter og detaljer
Kapacitive - Nærhedsafbryder
- Tilslutning: Stik, M12x1-stik, 4-polet
- Mål: Dia. 30 x 96 mm
- Montering: Ikke i niveau
- Koblingsudgang: PNP sluttekontakt (NO)
- Serie: S04
Tekniske specifikationer
- Vigtigste kendetegn: Mål: Dia. 30 x 96 mm
- Aktiv flade, materiale: PEEK
- Tilslutning: Stik, M12x1-stik, 4-polet
- Serie: S04
- Driftsspænding Ub: 12...30 VDC
- Montering: Ikke i niveau
- Funktion: Smart Level 100
- Kabinetmateriale: Rustfrit stål (1.4404)
- Koblingsudgang: PNP sluttekontakt (NO)
- Skiftefrekvens 5 Hz
- Beskyttelsesklasse: IP68
- Følsomhed: Medierafhængigt kan måles
- Omgivelsestemperatur -40...85 °C.
- Yderligere egenskaber: Elektrisk ledende medier
- Skum- og hæftningskompensation
- Yderligere egenskaber:
- Leveringsomfang: Monteringsvejledning
- Mål: Dia. 30 x 96 mm
- Driftspændingsvisning: nej
- Funktionsvisning: Ja
- Driftsspænding UE DC: 24 V
- Nominel driftsstrøm IE: 50 mA
- Mærkeisolationsspænding UI: 75 V DC
- Standby-fortræk tv maks.: 200 ms
- Driftsspænding Ub: 12...30 VDC
- Anvendelseskategori: DC-13
- Belastningskapacitet maks. ved UE: 0.33 µF
- Restripplespænding maks. (% af UE): 10 %
- Skiftefrekvens 5 Hz
- Spændingstilfælde statisk maks.: 2 V.
- Tilslutning: M12x1-stik, 4-polet, A-kodet
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Beskyttet mod ombytningsmulighed: Ja
- MTTF (40 °C): 94 a
- Aktiv flade, materiale: PEEK
- Tilspændingsmoment: 20…25 Nm
- Størrelse: D30.0
- Montering: Ikke i niveau
- Koblingsudgang: PNP sluttekontakt (NO)
- Kabinetmateriale: Rustfrit stål (1.4404)
- Beskyttelsesklasse: IP68, IP69K på stikudgangen
- Omgivelsestemperatur -40...85 °C.
- Tilsmudsningsgrad: 3
- Antal ben: 4
- Indstillingsmulighed: Kan monteres teachbar
- Serie: S04
- Tomgangsstrøm IO maks. ved UE: 17.0 mA
- Yderligere egenskaber: Elektrisk ledende medier|skum- og|angrebskompensation
- Følsomhed: Medierafhængigt kan måles
- Lågmateriale: Rustfrit stål (1.4404)
- Gevind (A): G 1/2"
- Trykstyrke max. 16 bar
- Medietemperatur maks.: 105 °C.
- Produkttype
Kapacitiv sensor
- Type
BCS011F
- Min. driftsspænding
12.0 V
- Driftsspænding maks.
30.0 V
- Driftsspænding
12.0 - 30.0 V
- Udgange
PNP
- Kontaktfrekvens
5 Hz
- Variant
Kapacitiv
- Tilslutning
Stik
- Indbygningstype
Ikke i plan
- Størrelse
M30
- Materiale-egenskaber
rustfri
- Kabinetmateriale
Rustfrit stål
- Kontakttype
1 PNP
IP68
- Min. Temperatur
-40 °C
- Maks. temperatur
85 °C
- L
96.00 mm
- Bredde
96 mm
- H
96 m
- (Ø)
30 mm
- Dim.
(Ø x H) 30 mm x 96 m
- Nominel spænding
30.0 V
- Driftsspænding
24 V/DC
- Driftsstrøm
50 mA
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3416770 BALLUFF Kapacitiv sensor Kapacitiv BCS011F BCS011F M30 Ikke i plan PNP (Ø x H) 30 mm x 96 m
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3416770 BALLUFF Kapacitiv sensor Kapacitiv BCS011F BCS011F M30 Ikke i plan PNP (Ø x H) 30 mm x 96 m
Beskrivelse
Disse kapacitive følere til registrering af fyldningsstand registrerer med deres aktive flade medietørret det produkt, der skal måles, bulkgods eller væsker. Med dens kugleformet elektriske felt kompenseres anholdelserne på sensorens aktive flade effektivt. Mål=dia. 30 x 96 mm, serie=S04, gevind (A)=G 1/2", indbygning=ikke i niveau, tilslutning=stikforbindelse, M12x1-stik, 4-polet, koblingsudgang=PNP sluttekontakt (NO), koblingsfrekvens=5 Hz, følsomhed=medietanns, funktion=Smart Level Smart 100, ekstra egenskaber=elektrisk ledende medieskum- og hæftekompensationCIP/SIP-kompatibel, kabinetmateriale=rustfrit stål (1.4404), aktiv flade, materiale=PEEK, omgivelsestemperatur=-40...85 °C, driftsspænding Ub=12...30 VDC, godkendelse/overensstemmelse=EHEDG-certificeret tFDA konformCEWEEEIO-LinkcULus LISTED, beskyttelsesklasse IP68
