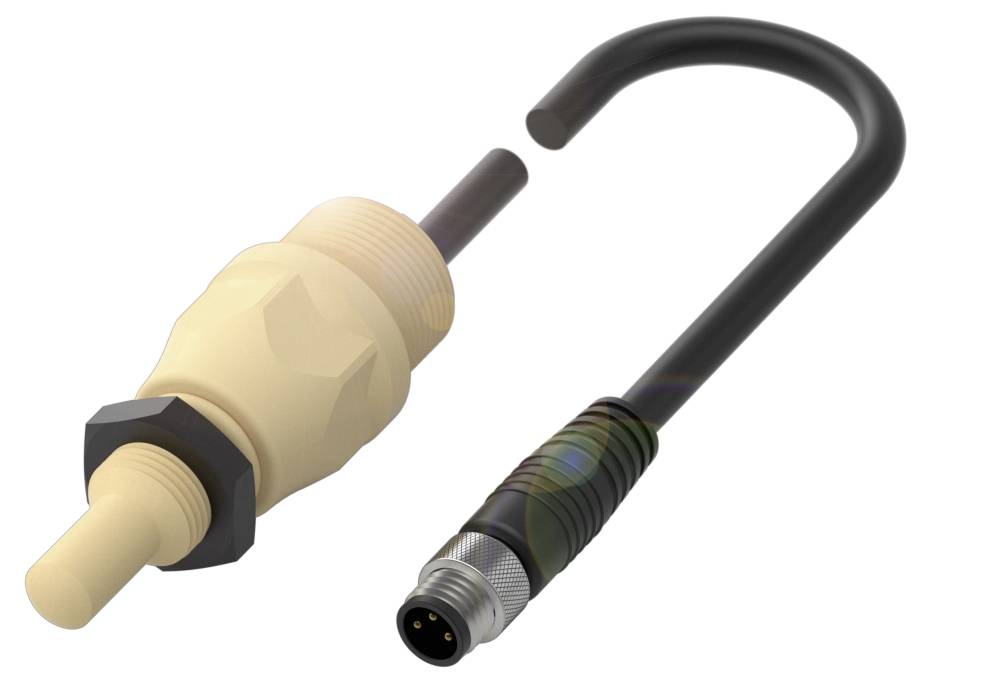

BALLUFF Kapacitiv sensor Kapacitiv BCS0106 BCS0106 M12 Ikke i plan PNP (Ø x L) 12 mm x 62.50 mm
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Kapacitiv sensor
Driftsspænding maks.
30.0 V
Udgange
PNP
Variant
Kapacitiv
Tilslutning
M12
Datablad (PDF)
Højdepunkter og detaljer
Kapacitive - Nærhedsafbryder
- Tilslutning: Kabel med stik, M8x1-stik, 3-polet, 0.30 m, PUR
- Mål: Dia. 12 x 62.5 mm
- Montering: Ikke i niveau
- Koblingsudgang: PNP åbner (NC)
- Serie: S44
Tekniske specifikationer
- Vigtigste kendetegn: Mål: Dia. 12 x 62.5 mm
- Aktiv flade, materiale: PEEK
- Tilslutning: Kabel med stik, M8x1-stik, 3-polet, 0.30 m, PUR
- Serie: S44
- Driftsspænding Ub: 10...30 VDC
- Montering: Ikke i niveau
- Funktion: Smart Level 15
- Kabinetmateriale: PEEK
- Koblingsudgang: PNP åbner (NC)
- Skiftefrekvens 5 Hz
- Kapslingsklasse:IP67
- Følsomhed: Medieafhængig kan justeres
- Omgivelsestemperatur -5...105 °C, UL-godkendelse kun op til 85 °C.
- Yderligere egenskaber: Elektrisk ledende medier
- Skum- og hæftningskompensation
- Yderligere egenskaber:
- Leveres: Møtrik + O-ring Ø10x2|skruetrækker|Quick Guide
- Mål: Dia. 12 x 62.5 mm
- Driftspændingsvisning: Ja
- Funktionsvisning: Ja
- Driftsspænding UE DC: 24 V
- Nominel driftsstrøm IE: 50 mA
- Mærkeisolationsspænding UI: 75 V DC
- Standby-fortræk tv maks.: 100 ms
- Driftsspænding Ub: 10...30 VDC
- Anvendelseskategori: DC-13
- Belastningskapacitet maks. ved UE: 10 µF
- Restripplespænding maks. (% af UE): 10 %
- Skiftefrekvens 5 Hz
- Spændingstilfælde statisk maks.: 2 V.
- Tilslutning: M8x1-stik, 3-polet
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Beskyttet mod ombytningsmulighed: Ja
- MTTF (40 °C): 135 a
- Aktiv flade, materiale: PEEK
- Tilspændingsmoment 1.5 Nm
- Størrelse: M12x1
- Montering: Ikke i niveau
- Koblingsudgang: PNP åbner (NC)
- Kabeldiameter D: 4.70 mm
- Kabellængde L 0.3 m.
- Kabinetmateriale: PEEK
- Kappemateriale: RENT
- Beskyttelsesklasse: IP67, aktiv flade: IP68 10 bar
- Omgivelsestemperatur -5...105 °C, UL-godkendelse kun op til|85 °C.
- Tilsmudsningsgrad: 3
- Antal ben: 3
- Serie: S44
- Tomgangsstrøm IO maks. ved UE: 12 mA
- Yderligere egenskaber: Elektrisk ledende medier|skum- og|angrebskompensation
- Følsomhed: Medieafhængig kan justeres
- Dækselmateriale: PA
- Gevind (A): M12x1
- Produkttype
Kapacitiv sensor
- Type
BCS0106
- Min. driftsspænding
10.0 V
- Driftsspænding maks.
30.0 V
- Driftsspænding
10.0 - 30.0 V
- Udgange
PNP
- Kabellængde
0.30 m
- Kontaktfrekvens
5 Hz
- Variant
Kapacitiv
- Tilslutning
M12
- Indbygningstype
Ikke i plan
- Størrelse
M12
- Kabinetmateriale
PEEK
- Kontakttype
1 PNP
IP67
- Min. Temperatur
-5 °C
- Maks. temperatur
105 °C
- L
62.50 mm
- Bredde
62.5 mm
- (Ø)
12 mm
- Dim.
(Ø x L) 12 mm x 62.50 mm
- Kappemateriale
PUR
- Nominel spænding
30.0 V
- Driftsspænding
24 V/DC
- Driftsstrøm
50 mA
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3416670 BALLUFF Kapacitiv sensor Kapacitiv BCS0106 BCS0106 M12 Ikke i plan PNP (Ø x L) 12 mm x 62.50 mm
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3416670 BALLUFF Kapacitiv sensor Kapacitiv BCS0106 BCS0106 M12 Ikke i plan PNP (Ø x L) 12 mm x 62.50 mm
Beskrivelse
Disse kapacitive følere til registrering af fyldningsstand registrerer med deres aktive flade medietørret det produkt, der skal måles, bulkgods eller væsker. Med dens kugleformet elektriske felt kompenseres anholdelserne på sensorens aktive flade effektivt. Mål=dia. 12 x 62.5 mm, serie=S44, gevind (A)=M12x1, indbygning=ikke i niveau, tilslutning=kabel med stik, M8x1-stik, 3-polet, 0.30 m, PUR, koblingsudgang=PNP åbner (NC), koblingsfrekvens=5 Hz, følsomhed = medienafhængig justerbar, funktion=Smart Level Smart 15, ekstra egenskaber=elektrisk ledende mediskum- og hæftningskompensation, kabinetmateriale=PEEK, aktiv flade, materiale=PEEK, omgivelsestemperatur=-5...105 °C, driftsspænding Ub=10...30 VDC, godkendelse/overensstemmelse=CEWEEE, beskyttelsesklasse=IP67
