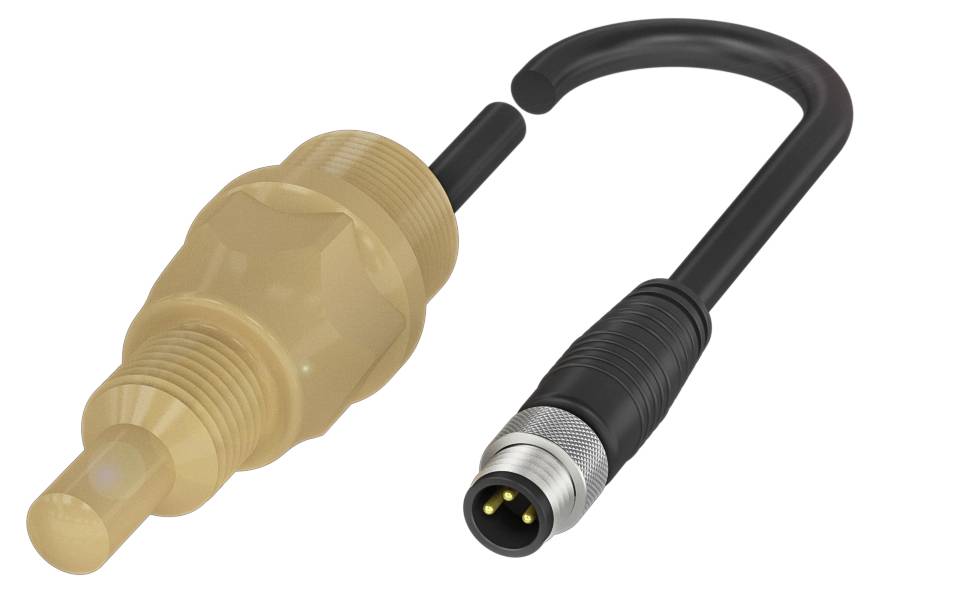

BALLUFF Kapacitiv sensor Kapacitiv BCS00ZR BCS00ZR Ikke i plan PNP (Ø x H) 11.9 mm x 62.5 m
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Kapacitiv sensor
Driftsspænding maks.
30.0 V
Udgange
PNP
Variant
Kapacitiv
Tilslutning
G 1/4''
Datablad (PDF)
Højdepunkter og detaljer
Kapacitive - Nærhedsafbryder
- Tilslutning: Kabel med stik, M8x1-stik, 3-polet, 0.30 m, PUR
- Mål: Dia. 11.9 x 62.5 mm
- Montering: Ikke i niveau
- Koblingsudgang: PNP sluttekontakt (NO)
- Serie: S44
Tekniske specifikationer
- Vigtigste kendetegn: Mål: Dia. 11.9 x 62.5 mm
- Aktiv flade, materiale: PEEK
- Tilslutning: Kabel med stik, M8x1-stik, 3-polet, 0.30 m, PUR
- Serie: S44
- Driftsspænding Ub: 10...30 VDC
- Montering: Ikke i niveau
- Kabinetmateriale: PEEK
- Koblingsudgang: PNP sluttekontakt (NO)
- Skiftefrekvens 10 Hz
- Kapslingsklasse:IP67
- Følsomhed: Medieafhængig kan justeres
- Omgivelsestemperatur -5...105 °C.
- Yderligere egenskaber:
- Mål: Dia. 11.9 x 62.5 mm
- Driftspændingsvisning: Ja
- Funktionsvisning: Ja
- Driftsspænding UE DC: 24 V
- Nominel driftsstrøm IE: 50 mA
- Mærkeisolationsspænding UI: 75 V DC
- Standby-fortræk tv maks.: 100 ms
- Driftsspænding Ub: 10...30 VDC
- Anvendelseskategori: DC-13
- Belastningskapacitet maks. ved UE: 10 µF
- Restripplespænding maks. (% af UE): 10 %
- Skiftefrekvens 10 Hz
- Spændingstilfælde statisk maks.: 2 V.
- Tilslutning: M8x1-stik, 3-polet
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Beskyttet mod ombytningsmulighed: Ja
- MTTF (40 °C): 250 a
- Aktiv flade, materiale: PEEK
- Tilspændingsmoment 1.5 Nm
- Størrelse G1/4"
- Montering: Ikke i niveau
- Koblingsudgang: PNP sluttekontakt (NO)
- Kabeldiameter D: 4.70 mm
- Kabellængde L 0.3 m.
- Kabinetmateriale: PEEK
- Kappemateriale: RENT
- Beskyttelsesklasse: IP67, aktiv flade: IP68 10 bar
- Omgivelsestemperatur -5...105 °C.
- Tilsmudsningsgrad: 3
- Antal ben: 3
- Serie: S44
- Tomgangsstrøm IO maks. ved UE: 11 mA
- Følsomhed: Medieafhængig kan justeres
- Dækselmateriale: PA
- Gevind (A): G 1/4"
- Produkttype
Kapacitiv sensor
- Type
BCS00ZR
- Min. driftsspænding
10.0 V
- Driftsspænding maks.
30.0 V
- Driftsspænding
10.0 - 30.0 V
- Udgange
PNP
- Kabellængde
0.30 m
- Kontaktfrekvens
10 Hz
- Variant
Kapacitiv
- Tilslutning
G 1/4''
- Indbygningstype
Ikke i plan
- Kabinetmateriale
PEEK
IP67
- Min. Temperatur
-5 °C
- Maks. temperatur
105 °C
- L
62.50 mm
- Bredde
62.5 mm
- H
62.5 m
- (Ø)
11.9 mm
- Dim.
(Ø x H) 11.9 mm x 62.5 m
- Kappemateriale
PUR
- Nominel spænding
30.0 V
- Driftsspænding
24 V/DC
- Driftsstrøm
50 mA
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3416771 BALLUFF Kapacitiv sensor Kapacitiv BCS00ZR BCS00ZR Ikke i plan PNP (Ø x H) 11.9 mm x 62.5 m
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3416771 BALLUFF Kapacitiv sensor Kapacitiv BCS00ZR BCS00ZR Ikke i plan PNP (Ø x H) 11.9 mm x 62.5 m
Beskrivelse
Disse kapacitive følere til registrering af fyldningsstand registrerer med deres aktive flade medietørret det produkt, der skal måles, bulkgods eller væsker. Med dens kugleformet elektriske felt kompenseres anholdelserne på sensorens aktive flade effektivt. Mål=dia. 11.9 x 62.5 mm, serie=S44, gevind (A)=G 1/4", indbygning=ikke i niveau, tilslutning=kabel med stik, M8x1-stik, 3-polet, 0.30 m, PUR, koblingsudgang=PNP sluttekontakt (NO), koblingsfrekvens=10 Hz, følsomhed = medienafhængig justerbar, husmateriale=PEEK, aktiv flade, materiale=PEEK, omgivelsestemperatur=-5...105 °C, driftsspænding Ub=10...30 VDC, godkendelse/overensstemmelse=CEWEEE, beskyttelsesklasse=IP67
