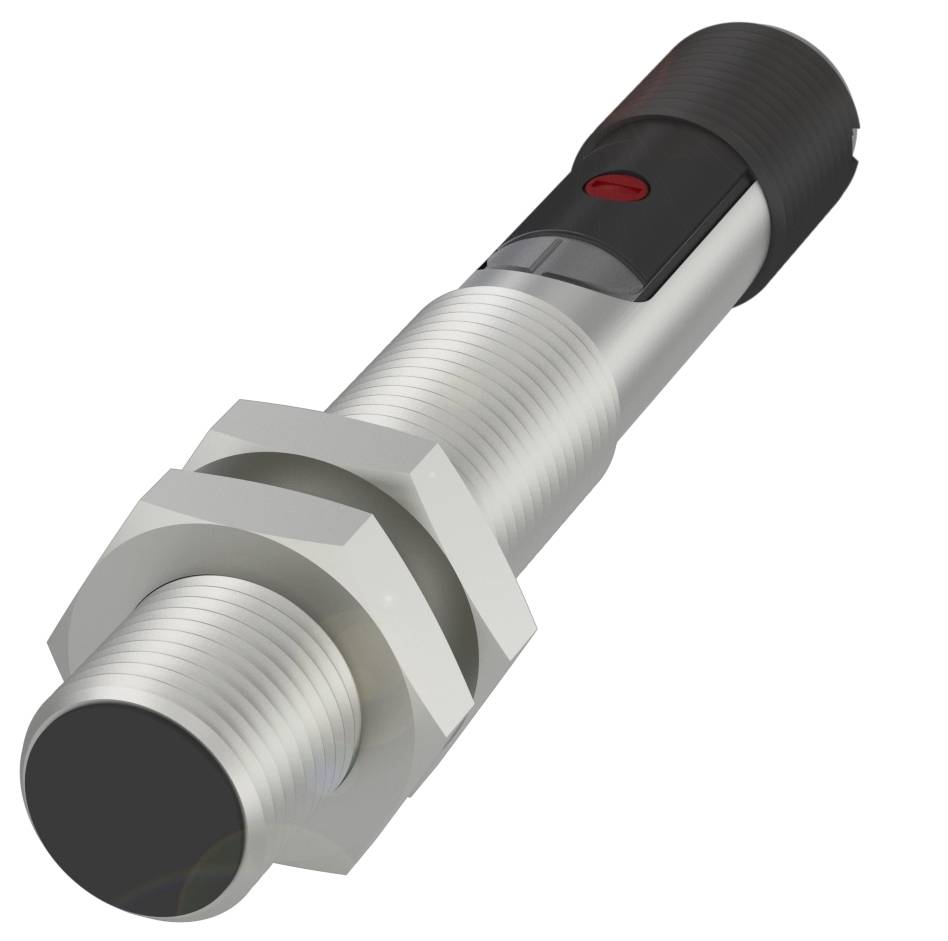

Lignende billede
BALLUFF Kapacitiv sensor Kapacitiv BCS00P1 BCS00P1 M12 Flugter med PNP (Ø x L) 12 mm x 75.00 mm
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Kapacitiv sensor
Driftsspænding maks.
30.0 V
Udgange
PNP
Variant
Kapacitiv
Tilslutning
M12
Datablad (PDF)
Højdepunkter og detaljer
Kapacitive - Nærhedsafbryder
- Tilslutning: Stik, M12x1-stik, 3-polet
- Mål: Dia. 12 x 75 mm
- Indbygning: Kan indbygges i niveau
- Serie M12
- Gevind (A): M12x1
Tekniske specifikationer
- Vigtigste kendetegn: Mål: Dia. 12 x 75 mm
- Aktiv flade, materiale: PBT
- Tilslutning: Stik, M12x1-stik, 3-polet
- Serie M12
- Driftsspænding Ub: 10...30 VDC
- Indbygning: Kan indbygges i niveau
- Kabinetmateriale: Rustfrit stål (1.4305)
- Gevind (A): M12x1
- Rækkevidde 1...4 mm
- Koblingsudgang: PNP åbner (NC)
- Skiftefrekvens 100 Hz
- Kapslingsklasse:IP67
- Følsomhed: Koblingsafstand kan justeres
- Omgivelsestemperatur -25...85 °C.
- Yderligere egenskaber:
- Leveringsomfang: Møtrik (2x)
- Mål: Dia. 12 x 75 mm
- Driftspændingsvisning: Ja
- Funktionsvisning: Ja
- Driftsspænding UE DC: 24 V
- Nominel driftsstrøm IE: 100 mA
- Mærkeisolationsspænding UI: 75 V DC
- Standby-fortræk tv maks.: 300 ms
- Driftsspænding Ub: 10...30 VDC
- Anvendelseskategori: DC-13
- Restripplespænding maks. (% af UE): 10 %
- Skiftefrekvens 100 Hz
- Spændingstilfælde statisk maks.: 1.5 V.
- Tilslutning: M12x1-stik, 3-polet, A-kodet
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Beskyttet mod ombytningsmulighed: nej
- Hysterese H maks. (% af Sr): 15 %
- Temperaturdrift maks. (% af Sr): 20 % [-5…55 °C]
- Repeterbarhed maks. (% af Sr): 2 %
- MTTF (40 °C): 343 a
- Aktiv flade, materiale: PBT
- Tilspændingsmoment 8 Nm
- Størrelse: M12x1
- Indbygning: Kan indbygges i niveau
- Koblingsudgang: PNP åbner (NC)
- Kabinetmateriale: Rustfrit stål (1.4305)
- Antal ben: 3
- Mærke: Global
- Serie M12
- Tomgangsstrøm IO maks. ved UE: 20 mA
- Følsomhed: Koblingsafstand kan justeres
- Måleområde 1...4 mm
- Låg: PBT|PA
- Gevind (A): M12x1
- Produkttype
Kapacitiv sensor
- Type
BCS00P1
- Min. driftsspænding
10.0 V
- Driftsspænding maks.
30.0 V
- Driftsspænding
10.0 - 30.0 V
- Udgange
PNP
- Kontaktfrekvens
100 Hz
- Variant
Kapacitiv
- Tilslutning
M12
- Indbygningstype
Flugter med
- Størrelse
M12
- Kabinetmateriale
Rustfrit stål
- Kontakttype
1 PNP
IP67
- Min. Temperatur
-25 °C
- Maks. temperatur
85 °C
- L
75.00 mm
- Bredde
75 mm
- (Ø)
12 mm
- Dim.
(Ø x L) 12 mm x 75.00 mm
- Nominel spænding
30.0 V
- Driftsspænding
24 V/DC
- Driftsstrøm
100 mA
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3417226 BALLUFF Kapacitiv sensor Kapacitiv BCS00P1 BCS00P1 M12 Flugter med PNP (Ø x L) 12 mm x 75.00 mm
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3417226 BALLUFF Kapacitiv sensor Kapacitiv BCS00P1 BCS00P1 M12 Flugter med PNP (Ø x L) 12 mm x 75.00 mm
Beskrivelse
Kapacitive sensorer til objektregistrering har et lineær elektrisk felt. De registrerer både faste legemer, f.eks. wafere, printplader, kartonemballage, papirstabler, flasker blokke og plader af plast samt væsker, der anvendes ved beholderens væg eller rør af glas og plast (tykkelse maks. 4 mm). Mål=dia. 12 x 75 mm, serie=M12, gevind (A)=M12x1, indbygning=i niveau, tilslutning=stikforbindelse, M12x1-stik, 4-polet, kontaktudgang=PNP åbner (NC), koblingsfrekvens=100 Hz, rækkevidde=1...4 mm, følsomhed = koblingsafstand kan justeres, husmateriale=rustfrit stål (1.4305), aktiv flade, materiale=PBT, omgivelsestemperatur=-25...85 °C, driftsspænding Ub=10...30 VDC, godkendelse/overensstemmelse=CEcULusWee, beskyttelsesklasse=IP67
