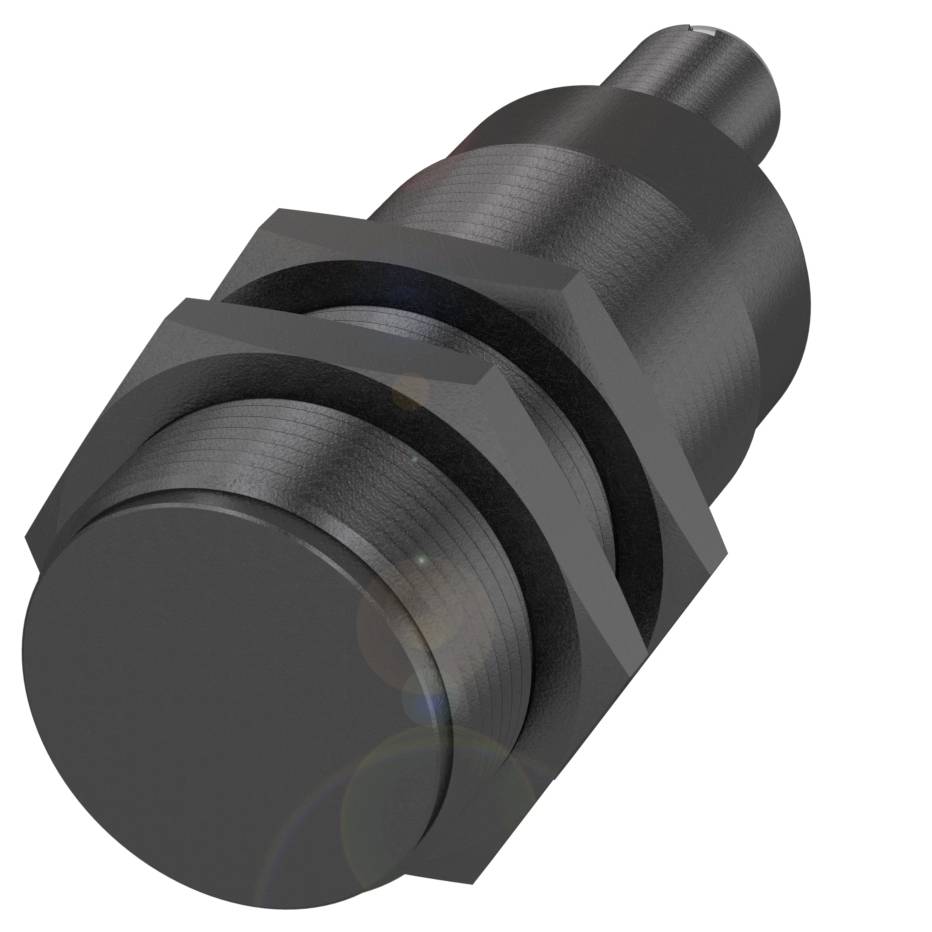

Lignende billede
BALLUFF Kapacitiv sensor Kapacitiv BCS00NE BCS00NE M30 Flugter med NPN (Ø x H) 30 mm x 79 m
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Kapacitiv sensor
Driftsspænding maks.
30.0 V
Udgange
NPN
Variant
Kapacitiv
Tilslutning
Stik
Datablad (PDF)
Højdepunkter og detaljer
Kapacitive - Nærhedsafbryder
- Tilslutning: Stik, M12x1-stik, 3-polet
- Mål: Dia. 30 x 79 mm
- Indbygning: Kan indbygges i niveau
- Serie M30
- Gevind (A): M30x1,5
Tekniske specifikationer
- Vigtigste kendetegn: Mål: Dia. 30 x 79 mm
- Aktiv flade, materiale: PBT
- Tilslutning: Stik, M12x1-stik, 3-polet
- Serie M30
- Driftsspænding Ub: 10...30 VDC
- Indbygning: Kan indbygges i niveau
- Kabinetmateriale: PBT
- Gevind (A): M30x1,5
- Rækkevidde 2...15 mm
- Kontaktudgang: NPN sluttekontakt (NO)
- Skiftefrekvens 100 Hz
- Kapslingsklasse:IP67
- Følsomhed: Koblingsafstand kan justeres
- Omgivelsestemperatur -25...85 °C.
- Yderligere egenskaber:
- Leveringsomfang: Møtrik (2x)
- Mål: Dia. 30 x 79 mm
- Driftspændingsvisning: Ja
- Funktionsvisning: Ja
- Driftsspænding UE DC: 24 V
- Nominel driftsstrøm IE: 100 mA
- Mærkeisolationsspænding UI: 75 V DC
- Standby-fortræk tv maks.: 300 ms
- Driftsspænding Ub: 10...30 VDC
- Anvendelseskategori: DC-13
- Restripplespænding maks. (% af UE): 10 %
- Skiftefrekvens 100 Hz
- Beskyttelsesklasse: II
- Spændingstilfælde statisk maks.: 1.5 V.
- Tilslutning: M12x1-stik, 3-polet, A-kodet
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Beskyttet mod ombytningsmulighed: nej
- Hysterese H maks. (% af Sr): 15.0 %
- Nominel kontaktafstand Sn: 15 mm
- Temperaturdrift maks. (% af Sr): 20 % [-5…55 °C]
- Repeterbarhed maks. (% af Sr): 2.0 %
- MTTF (40 °C): 343 a
- Aktiv flade, materiale: PBT
- Tilspændingsmoment 6 Nm
- Størrelse M30x1,5
- Indbygning: Kan indbygges i niveau
- Kontaktudgang: NPN sluttekontakt (NO)
- Kabinetmateriale: PBT
- Kapslingsklasse:IP67
- Omgivelsestemperatur -25...85 °C.
- Tilsmudsningsgrad: 1
- Antal ben: 3
- Mærke: Global
- Serie M30
- Tomgangsstrøm IO maks. ved UE: 20 mA
- Følsomhed: Koblingsafstand kan justeres
- Måleområde 2...15 mm
- Låg: PBT|PA
- Gevind (A): M30x1,5
- Produkttype
Kapacitiv sensor
- Type
BCS00NE
- Min. driftsspænding
10.0 V
- Driftsspænding maks.
30.0 V
- Driftsspænding
10.0 - 30.0 V
- Udgange
NPN
- Kontaktfrekvens
100 Hz
- Variant
Kapacitiv
- Tilslutning
Stik
- Indbygningstype
Flugter med
- Størrelse
M30
- Kabinetmateriale
PBT
IP67
- Min. Temperatur
-25 °C
- Maks. temperatur
85 °C
- L
79.00 mm
- Bredde
79 mm
- H
79 m
- (Ø)
30 mm
- Dim.
(Ø x H) 30 mm x 79 m
- Nominel spænding
30.0 V
- Driftsspænding
24 V/DC
- Driftsstrøm
100 mA
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3417395 BALLUFF Kapacitiv sensor Kapacitiv BCS00NE BCS00NE M30 Flugter med NPN (Ø x H) 30 mm x 79 m
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3417395 BALLUFF Kapacitiv sensor Kapacitiv BCS00NE BCS00NE M30 Flugter med NPN (Ø x H) 30 mm x 79 m
Beskrivelse
Kapacitive sensorer til objektregistrering har et lineær elektrisk felt. De registrerer både faste legemer, f.eks. wafere, printplader, kartonemballage, papirstabler, flasker blokke og plader af plast samt væsker, der anvendes ved beholderens væg eller rør af glas og plast (tykkelse maks. 4 mm). Mål=dia. 30 x 79 mm, serie=M30, gevind (A)=M30x1,5, indbygning=i niveau, tilslutning=stikforbindelse, M12x1-stik, 3-polet, kontaktudgang=NPN sluttekontakt (NO), koblingsfrekvens=100 Hz, rækkevidde=2...15 mm, følsomhed=koblingsafstand kan justeres, husmateriale=PBT, aktiv flade, materiale=PBT, omgivelsestemperatur=-25...85 °C, driftsspænding Ub=10...30 VDC, godkendelse/overensstemmelse=CEcULusWee, beskyttelsesklasse=IP67
