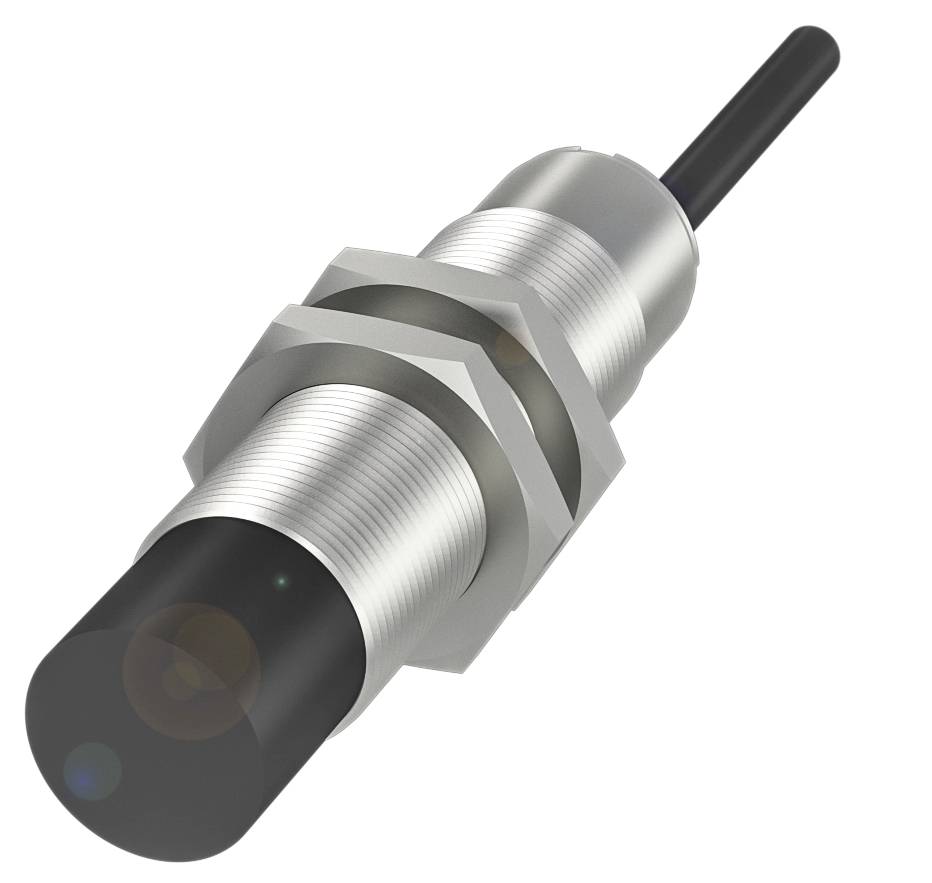

BALLUFF Kapacitiv sensor Kapacitiv BCS00MA BCS00MA M18 Ikke i plan NPN (Ø x H) 18 mm x 75.5 m
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Kapacitiv sensor
Driftsspænding maks.
30.0 V
Udgange
NPN
Variant
Kapacitiv
Tilslutning
M18
Datablad (PDF)
Højdepunkter og detaljer
Kapacitive - Nærhedsafbryder
- Tilslutning: Kabel, 2.00 m, PUR
- Mål: Dia. 18 x 75.5 mm
- Montering: Ikke i niveau
- Kontaktudgang: NPN sluttekontakt (NO)
- Serie M18
Tekniske specifikationer
- Vigtigste kendetegn: Mål: Dia. 18 x 75.5 mm
- Aktiv flade, materiale: PBT
- Tilslutning: Kabel, 2.00 m, PUR
- Serie M18
- Driftsspænding Ub: 10...30 VDC
- Montering: Ikke i niveau
- Kabinetmateriale: Rustfrit stål (1.4305)
- Kontaktudgang: NPN sluttekontakt (NO)
- Skiftefrekvens 100 Hz
- Kapslingsklasse:IP67
- Følsomhed: Koblingsafstand kan justeres
- Omgivelsestemperatur -25...85 °C.
- Yderligere egenskaber:
- Leveringsomfang: Møtrik (2x)
- Mål: Dia. 18 x 75.5 mm
- Driftspændingsvisning: Ja
- Funktionsvisning: Ja
- Driftsspænding UE DC: 24 V
- Nominel driftsstrøm IE: 100 mA
- Mærkeisolationsspænding UI: 75 V DC
- Standby-fortræk tv maks.: 300 ms
- Driftsspænding Ub: 10...30 VDC
- Anvendelseskategori: DC-13
- Restripplespænding maks. (% af UE): 10 %
- Skiftefrekvens 100 Hz
- Spændingstilfælde statisk maks.: 1.5 V.
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Beskyttet mod ombytningsmulighed: nej
- Hysterese H maks. (% af Sr): 15.0 %
- Nominel kontaktafstand Sn: 15 mm
- Temperaturdrift maks. (% af Sr): 20 % [-5…55 °C]
- Repeterbarhed maks. (% af Sr): 2.0 %
- MTTF (40 °C): 226 a
- Aktiv flade, materiale: PBT
- Tilspændingsmoment 60 Nm
- Størrelse M18x1
- Montering: Ikke i niveau
- Kontaktudgang: NPN sluttekontakt (NO)
- Kabeldiameter D: 4.60 mm
- Kabellængde L: 2 m.
- Kabinetmateriale: Rustfrit stål (1.4305)
- Kappemateriale: RENT
- Kapslingsklasse:IP67
- Omgivelsestemperatur -25...85 °C.
- Antal ledere: 3
- Ledertværsnit: 0.34 mm²
- Mærke: Global
- Serie M18
- Tomgangsstrøm IO maks. ved UE: 20 mA
- Følsomhed: Koblingsafstand kan justeres
- Måleområde 2...15 mm
- Dækselmateriale: PA
- Gevind (A): M18x1
- Produkttype
Kapacitiv sensor
- Type
BCS00MA
- Min. driftsspænding
10.0 V
- Driftsspænding maks.
30.0 V
- Driftsspænding
10.0 - 30.0 V
- Udgange
NPN
- Kabellængde
2.00 m
- Kontaktfrekvens
100 Hz
- Variant
Kapacitiv
- Tilslutning
M18
- Indbygningstype
Ikke i plan
- Størrelse
M18
- Kabinetmateriale
Rustfrit stål
- Kontakttype
1 x sluttekontakt
IP67
- Min. Temperatur
-25 °C
- Maks. temperatur
85 °C
- L
75.50 mm
- Bredde
75.5 mm
- H
75.5 m
- (Ø)
18 mm
- Dim.
(Ø x H) 18 mm x 75.5 m
- Kappemateriale
PUR
- Nominel spænding
30.0 V
- Driftsspænding
24 V/DC
- Driftsstrøm
100 mA
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3417354 BALLUFF Kapacitiv sensor Kapacitiv BCS00MA BCS00MA M18 Ikke i plan NPN (Ø x H) 18 mm x 75.5 m
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3417354 BALLUFF Kapacitiv sensor Kapacitiv BCS00MA BCS00MA M18 Ikke i plan NPN (Ø x H) 18 mm x 75.5 m
Beskrivelse
Disse kapacitive følere til registrering af fyldningsstand registrerer med deres aktive flade medietørret det produkt, der skal måles, bulkgods eller væsker. Med dens kugleformet elektriske felt kompenseres anholdelserne på sensorens aktive flade effektivt. Mål=dia. 18 x 75.5 mm, serie=M18, gevind (A)=M18x1, indbygning=ikke i niveau, tilslutning=kabel, 2.00 m, PUR, kontaktudgang=NPN sluttekontakt (NO), koblingsfrekvens=100 Hz, rækkevidde=2...15 mm, følsomhed = koblingsafstand kan justeres, husmateriale=rustfrit stål (1.4305), aktiv flade, materiale=PBT, omgivelsestemperatur=-25...85 °C, driftsspænding Ub=10...30 VDC, godkendelse/overensstemmelse=CEcULusWee, beskyttelsesklasse=IP67
