Lignende billede

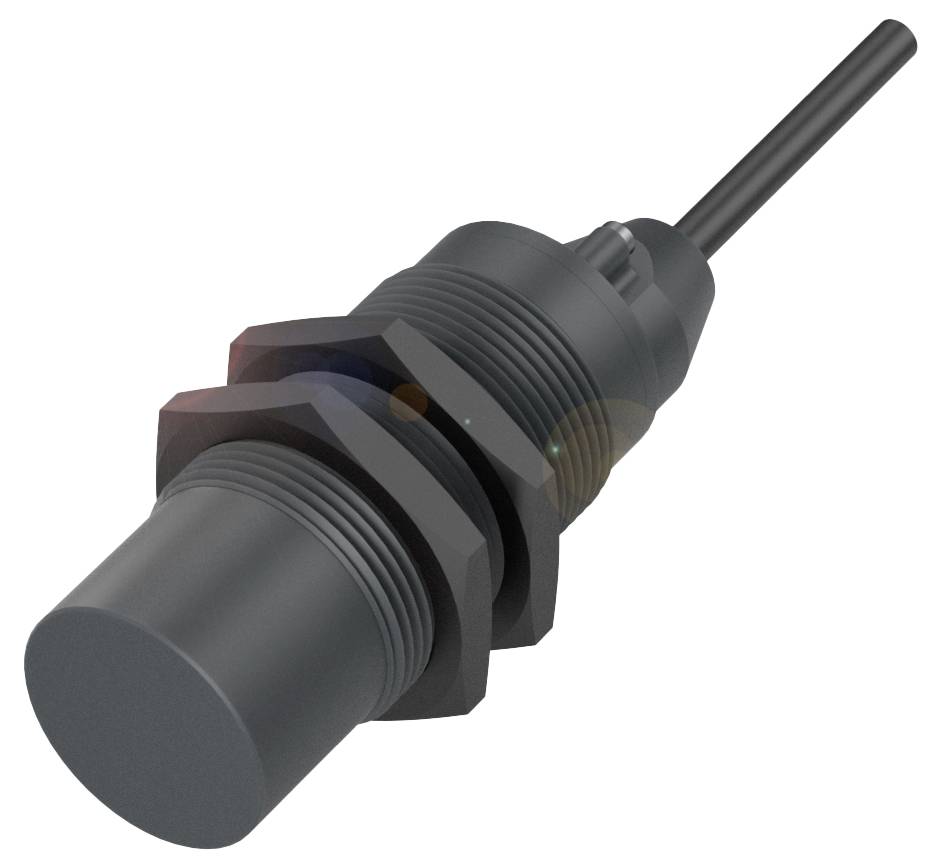

BALLUFF Kapacitiv sensor Kapacitiv BCS007C BCS007C M30 Ikke i plan PNP (Ø x H) 30 mm x 82 m
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Kapacitiv sensor
Driftsspænding maks.
35.0 V
Udgange
PNP
Variant
Kapacitiv
Tilslutning
Kabel
Datablad (PDF)
Højdepunkter og detaljer
Kapacitive - Nærhedsafbryder
- Tilslutning: Kabel, 2.00 m, PUR
- Mål: Dia. 30 x 82 mm
- Montering: Ikke i niveau
- Koblingsudgang: PNP sluttekontakt/brydekontakt (NO/NC) kan programmeres
- Serie M30
Tekniske specifikationer
- Vigtigste kendetegn: Mål: Dia. 30 x 82 mm
- Aktiv flade, materiale: PBT
- Tilslutning: Kabel, 2.00 m, PUR
- Serie M30
- Driftsspænding Ub: 10...35 VDC
- Montering: Ikke i niveau
- Kabinetmateriale: PBT
- Koblingsudgang: PNP sluttekontakt/brydekontakt (NO/NC) kan programmeres
- Skiftefrekvens 100 Hz
- Beskyttelsesklasse: IP66
- Omgivelsestemperatur -30...70 °C.
- Yderligere egenskaber:
- Leveringsomfang: Møtrik (2x)
- Mål: Dia. 30 x 82 mm
- Driftspændingsvisning: Ja
- Funktionsvisning: Ja
- Nominel driftsstrøm IE: 300 mA
- Mærkeisolationsspænding UI: 75 V DC
- Driftsspænding Ub: 10...35 VDC
- Anvendelseskategori: DC-13
- Restripplespænding maks. (% af UE): 10 %
- Skiftefrekvens 100 Hz
- Spændingstilfælde statisk maks.: 1.8 V.
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Beskyttet mod ombytningsmulighed: Ja
- Hysterese H maks. (% af Sr): 15.0 %
- Nominel kontaktafstand Sn: 30 mm
- Temperaturdrift maks. (% af Sr): 15 %
- Repeterbarhed maks. (% af Sr): 5.0 %
- MTTF (40 °C): 455 a
- Aktiv flade, materiale: PBT
- Tilspændingsmoment 4 Nm
- Størrelse M30x1,5
- Montering: Ikke i niveau
- Koblingsudgang: PNP sluttekontakt/brydekontakt (NO/NC)
- Kabellængde L: 2 m.
- Kabinetmateriale: PBT
- Kappemateriale: RENT
- Beskyttelsesklasse IP66, IP64 på kabeludgang
- Omgivelsestemperatur -30...70 °C.
- Antal ledere: 3
- Ledertværsnit: 0.34 mm²
- Serie M30
- Tomgangsstrøm IO maks. ved UE: 18 mA
- Måleområde 1...30 mm
- Låg: PBT|PE
- Gevind (A): M30x1,5
- Produkttype
Kapacitiv sensor
- Type
BCS007C
- Min. driftsspænding
10.0 V
- Driftsspænding maks.
35.0 V
- Driftsspænding
10.0 - 35.0 V
- Udgange
PNP
- Kabellængde
2.00 m
- Kontaktfrekvens
100 Hz
- Variant
Kapacitiv
- Tilslutning
Kabel
- Indbygningstype
Ikke i plan
- Størrelse
M30
- Kabinetmateriale
PBT
- Kontakttype
1 PNP
IP66
- Min. Temperatur
-30 °C
- Maks. temperatur
70 °C
- L
82.00 mm
- Bredde
82 mm
- H
82 m
- (Ø)
30 mm
- Dim.
(Ø x H) 30 mm x 82 m
- Kappemateriale
PUR
- Nominel spænding
35.0 V
- Driftsstrøm
300 mA
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3417152 BALLUFF Kapacitiv sensor Kapacitiv BCS007C BCS007C M30 Ikke i plan PNP (Ø x H) 30 mm x 82 m
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3417152 BALLUFF Kapacitiv sensor Kapacitiv BCS007C BCS007C M30 Ikke i plan PNP (Ø x H) 30 mm x 82 m
Beskrivelse
Disse kapacitive følere til registrering af fyldningsstand registrerer med deres aktive flade medietørret det produkt, der skal måles, bulkgods eller væsker. Med dens kugleformet elektriske felt kompenseres anholdelserne på sensorens aktive flade effektivt. Mål=dia. 30 x 82 mm, serie=M30, gevind (A)=M30x1,5, indbygning=ikke i niveau, tilslutning=kabel, 2.00 m, PUR, koblingsudgang=PNP sluttekontakt/brydekontakt (NO/NC) kan programmeres, koblingsfrekvens=100 Hz, rækkevidde=1...30 mm, kabinetmateriale=PBT, aktiv flade, materiale=PBT, omgivelsestemperatur=-30...70 °C, driftsspænding Ub=10...35 VDC, godkendelse/overensstemmelse=CEcULusWee, beskyttelsesklasse=IP66
