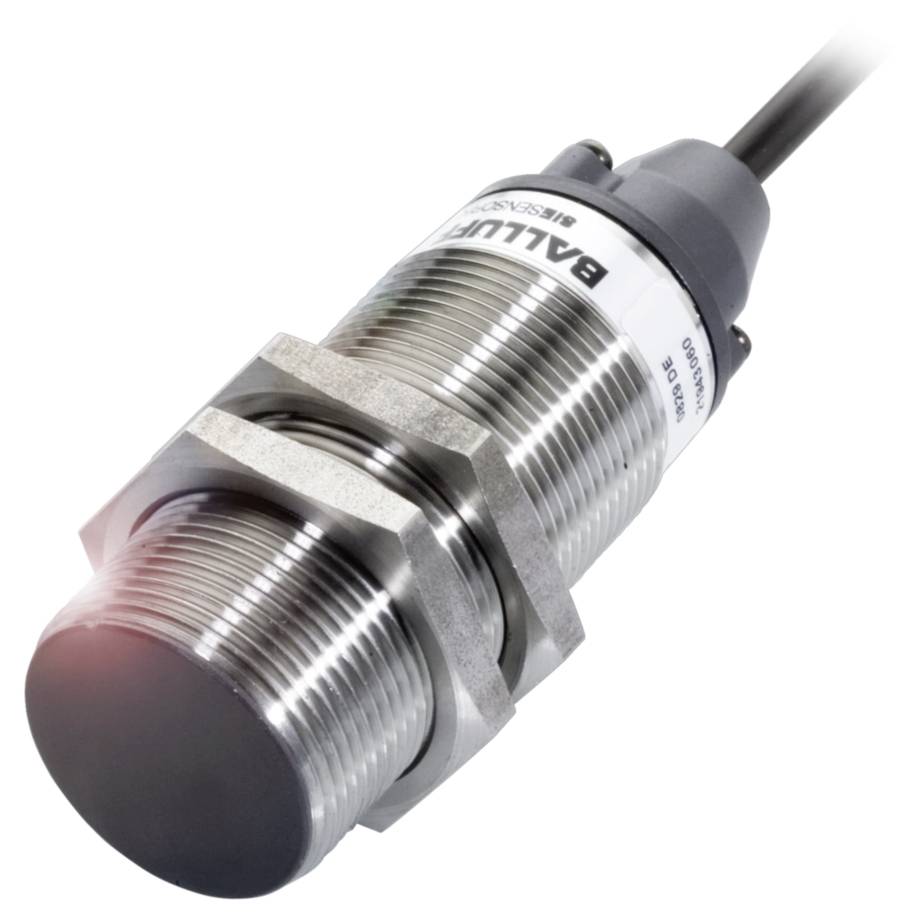

BALLUFF Kapacitiv sensor Kapacitiv BCS004P BCS004P M30 Flugter med PNP (Ø x H) 30 mm x 82 m
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Kapacitiv sensor
Driftsspænding maks.
35.0 V
Udgange
PNP
Variant
Kapacitiv
Tilslutning
Kabel
Datablad (PDF)
Højdepunkter og detaljer
Kapacitive - Nærhedsafbryder
- Tilslutning: Kabel, 2.00 m, PUR
- Mål: Dia. 30 x 82 mm
- Indbygning: Kan indbygges i niveau
- Serie M30
- Gevind (A): M30x1,5
Tekniske specifikationer
- Vigtigste kendetegn: Mål: Dia. 30 x 82 mm
- Aktiv flade, materiale: PBT
- Tilslutning: Kabel, 2.00 m, PUR
- Serie M30
- Driftsspænding Ub: 10...35 VDC
- Indbygning: Kan indbygges i niveau
- Kabinetmateriale: Rustfrit stål (1.4301)
- Gevind (A): M30x1,5
- Rækkevidde 1...20 mm
- Koblingsudgang: PNP sluttekontakt/brydekontakt (NO/NC) kan programmeres
- Skiftefrekvens 100 Hz
- Beskyttelsesklasse: IP66
- Følsomhed: Koblingsafstand kan justeres
- Omgivelsestemperatur -30...70 °C.
- Yderligere egenskaber:
- Leveres: Møtrik (2x)|skruetrækker|Quick Guide
- Mål: Dia. 30 x 82 mm
- Driftspændingsvisning: Ja
- Funktionsvisning: Ja
- Driftsspænding UE DC: 24 V
- Nominel driftsstrøm IE: 300 mA
- Mærkeisolationsspænding UI: 75 V DC
- Driftsspænding Ub: 10...35 VDC
- Anvendelseskategori: DC-13
- Restripplespænding maks. (% af UE): 10 %
- Skiftefrekvens 100 Hz
- Spændingstilfælde statisk maks.: 1.8 V.
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Beskyttet mod ombytningsmulighed: Ja
- Hysterese H maks. (% af Sr): 15.0 %
- Nominel kontaktafstand Sn: 20 mm
- Temperaturdrift maks. (% af Sr): 20 %
- Repeterbarhed maks. (% af Sr): 5.0 %
- MTTF (40 °C): 455 a
- Aktiv flade, materiale: PBT
- Tilspændingsmoment 90 Nm
- Størrelse M30x1,5
- Indbygning: Kan indbygges i niveau
- Koblingsudgang: PNP sluttekontakt/brydekontakt (NO/NC)
- Kabellængde L: 2 m.
- Kabinetmateriale: Rustfrit stål (1.4301)
- Kappemateriale: RENT
- Beskyttelsesklasse IP66, IP64 på kabeludgang
- Omgivelsestemperatur -30...70 °C.
- Tilsmudsningsgrad: 1
- Antal ledere: 3
- Ledertværsnit: 0.34 mm²
- Serie M30
- Tomgangsstrøm IO maks. ved UE: 18 mA
- Følsomhed: Koblingsafstand kan justeres
- Måleområde 1...20 mm
- Låg: PBT|PE
- Gevind (A): M30x1,5
- Produkttype
Kapacitiv sensor
- Type
BCS004P
- Min. driftsspænding
10.0 V
- Driftsspænding maks.
35.0 V
- Driftsspænding
10.0 - 35.0 V
- Udgange
PNP
- Kabellængde
2.00 m
- Kontaktfrekvens
100 Hz
- Variant
Kapacitiv
- Tilslutning
Kabel
- Indbygningstype
Flugter med
- Størrelse
M30
- Materiale-egenskaber
rustfri
- Kabinetmateriale
Rustfrit stål
- Kontakttype
1 PNP
IP66
- Min. Temperatur
-30 °C
- Maks. temperatur
70 °C
- L
82.00 mm
- Bredde
82 mm
- H
82 m
- (Ø)
30 mm
- Dim.
(Ø x H) 30 mm x 82 m
- Kappemateriale
PUR
- Nominel spænding
35.0 V
- Driftsspænding
24 V/DC
- Driftsstrøm
300 mA
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3417211 BALLUFF Kapacitiv sensor Kapacitiv BCS004P BCS004P M30 Flugter med PNP (Ø x H) 30 mm x 82 m
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3417211 BALLUFF Kapacitiv sensor Kapacitiv BCS004P BCS004P M30 Flugter med PNP (Ø x H) 30 mm x 82 m
Beskrivelse
Kapacitive sensorer til objektregistrering har et lineær elektrisk felt. De registrerer både faste legemer, f.eks. wafere, printplader, kartonemballage, papirstabler, flasker blokke og plader af plast samt væsker, der anvendes ved beholderens væg eller rør af glas og plast (tykkelse maks. 4 mm). M30, kapacitiv sensor, M30x1,5, kabel, sluttekontakt/brydekontakt (NO/NC), PNP, 20 mm, plan
