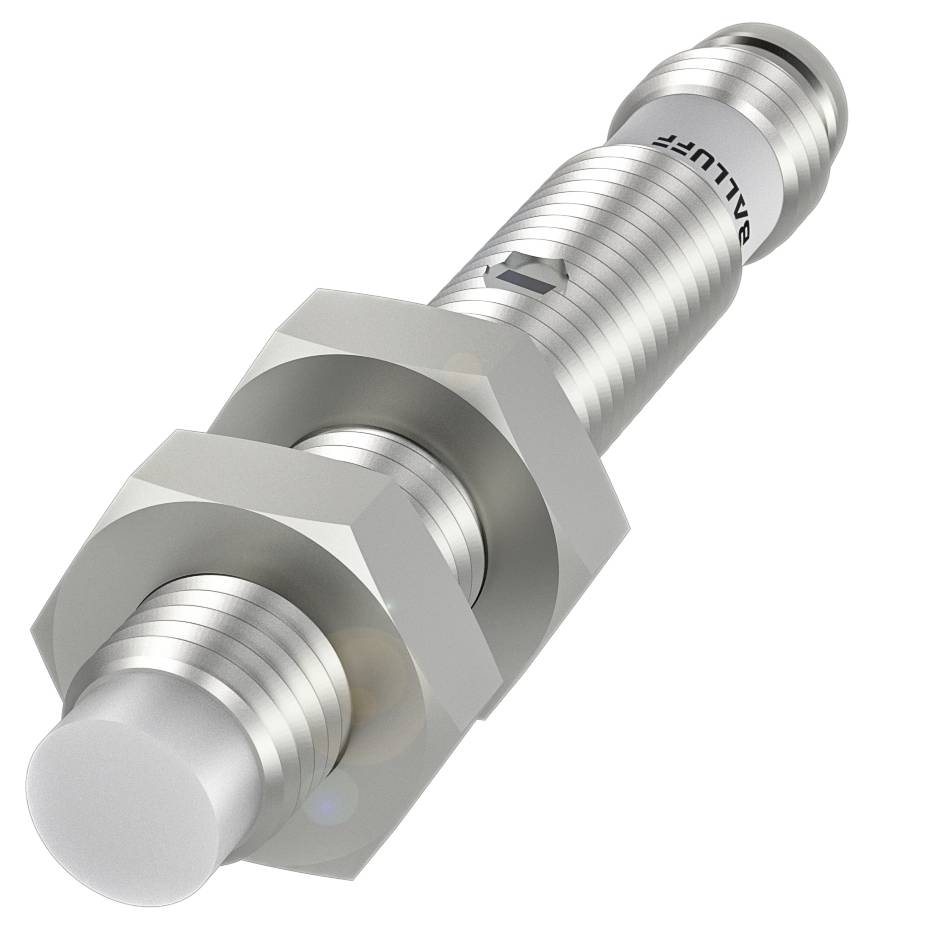

BALLUFF Kapacitiv sensor Kapacitiv BCS002N BCS002N M8 Ikke i plan PNP (Ø x L) 8 mm x 54.00 mm
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Kapacitiv sensor
Driftsspænding maks.
30.0 V
Udgange
PNP
Variant
Kapacitiv
Tilslutning
M8
Datablad (PDF)
Højdepunkter og detaljer
Kapacitive - Nærhedsafbryder
- Tilslutning: Stik, M8x1-stik, 3-polet
- Mål: Dia. 8 x 54 mm
- Montering: Ikke i niveau
- Koblingsudgang: PNP åbner (NC)
- Serie M08
Tekniske specifikationer
- Vigtigste kendetegn: Mål: Dia. 8 x 54 mm
- Aktiv flade, materiale: PTFE
- Tilslutning: Stik, M8x1-stik, 3-polet
- Serie M08
- Driftsspænding Ub: 11...30 VDC
- Montering: Ikke i niveau
- Kabinetmateriale: Rustfrit stål (1.4301)
- Koblingsudgang: PNP åbner (NC)
- Skiftefrekvens 100 Hz
- Beskyttelsesklasse: IP65
- Følsomhed: Koblingsafstand kan justeres
- Omgivelsestemperatur -10...70 °C.
- Yderligere egenskaber:
- Leveres: Møtrik (2x)|skruetrækker|Quick Guide
- Mål: Dia. 8 x 54 mm
- Funktionsvisning: Ja
- Driftsspænding UE DC: 24 V
- Nominel driftsstrøm IE: 50 mA
- Mærkeisolationsspænding UI: 75 V DC
- Standby-fortræk tv maks.: 100 ms
- Driftsspænding Ub: 11...30 VDC
- Anvendelseskategori: DC-13
- Restripplespænding maks. (% af UE): 10 %
- Skiftefrekvens 100 Hz
- Spændingstilfælde statisk maks.: 2 V.
- Tilslutning: M8x1-stik, 3-polet
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Beskyttet mod ombytningsmulighed: Ja
- Hysterese H maks. (% af Sr): 15.0 %
- Nominel kontaktafstand Sn: 3 mm
- Temperaturdrift maks. (% af Sr): 15 %
- Repeterbarhed maks. (% af Sr): 2.0 %
- MTTF (40 °C): 444 a
- Aktiv flade, materiale: PTFE
- Tilspændingsmoment 6 Nm
- Størrelse M8x1
- Montering: Ikke i niveau
- Koblingsudgang: PNP åbner (NC)
- Kabinetmateriale: Rustfrit stål (1.4301)
- Antal ben: 3
- Serie M08
- Tomgangsstrøm IO maks. ved UE: 10 mA
- Følsomhed: Koblingsafstand kan justeres
- Måleområde 0.1...3 mm
- Gevind (A): M8x1
- Produkttype
Kapacitiv sensor
- Type
BCS002N
- Min. driftsspænding
11.0 V
- Driftsspænding maks.
30.0 V
- Driftsspænding
11.0 - 30.0 V
- Udgange
PNP
- Kontaktfrekvens
100 Hz
- Variant
Kapacitiv
- Tilslutning
M8
- Indbygningstype
Ikke i plan
- Størrelse
M8
- Kabinetmateriale
Rustfrit stål
IP65
- Min. Temperatur
-10 °C
- Maks. temperatur
70 °C
- L
54.00 mm
- Bredde
54 mm
- (Ø)
8 mm
- Dim.
(Ø x L) 8 mm x 54.00 mm
- Nominel spænding
30.0 V
- Driftsspænding
24 V/DC
- Driftsstrøm
50 mA
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3417112 BALLUFF Kapacitiv sensor Kapacitiv BCS002N BCS002N M8 Ikke i plan PNP (Ø x L) 8 mm x 54.00 mm
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3417112 BALLUFF Kapacitiv sensor Kapacitiv BCS002N BCS002N M8 Ikke i plan PNP (Ø x L) 8 mm x 54.00 mm
Beskrivelse
Disse kapacitive følere til registrering af fyldningsstand registrerer med deres aktive flade medietørret det produkt, der skal måles, bulkgods eller væsker. Med dens kugleformet elektriske felt kompenseres anholdelserne på sensorens aktive flade effektivt. Mål=dia. 8 x 54 mm, serie=M08, gevind (A)=M8x1, indbygning=ikke i niveau, tilslutning=stikforbindelse, M8x1-stik, 3-polet, koblingsudgang=PNP åbner (NC), koblingsfrekvens=100 Hz, rækkevidde=0.1...3 mm, følsomhed = koblingsafstand kan justeres, husmateriale=rustfrit stål (1.4301), aktiv flade, materiale=PTFE, omgivelsestemperatur=-10...70 °C, driftsspænding Ub=11...30 VDC, godkendelse/overensstemmelse=CEcULusWee, beskyttelsesklasse=IP65
