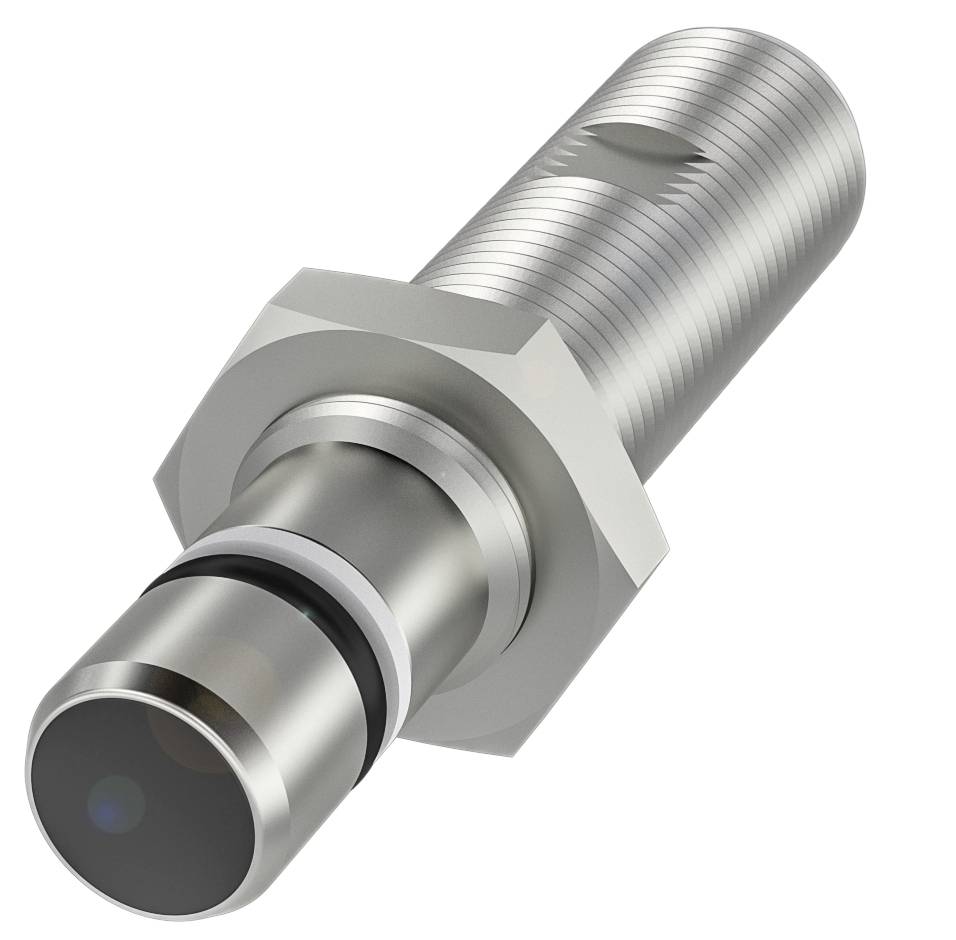

BALLUFF Induktiv sensor Induktiv BHS0034 BHS0034 Flugter med (Ø x H) 12 mm x 56 m
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Induktiv sensor
Driftsspænding maks.
9.0 V
Koblingsafstand (max.)
1.1 mm
Variant
Induktiv
Tilslutning
M12
Datablad (PDF)
Højdepunkter og detaljer
Kapacitive - Nærhedsafbryder
- Mål: Dia. 12 x 56 mm
- Konstruktion: M12x1
- Flugtende indbygning
- Rækkevidde: ca. 1.5 mm
- Interface: NAMUR
Tekniske specifikationer
- Vigtigste kendetegn: Mål: Dia. 12 x 56 mm
- Aktivt areal, materiale: POM
- Tilslutning: Stik, M12x1-stik, 4-polet
- Konstruktion: M12x1
- Driftsspænding Ub: 7.7...9 VDC
- Trykstyrke max. 500 bar
- Flugtende indbygning
- Ex kategori: ATEX: 2G (EPL GB)
- ATEX: 3G (EPL GC)
- Kabinetmateriale: Rustfrit stål
- Rækkevidde: ca. 1.5 mm
- Skiftefrekvens 1000 Hz
- Interface: NAMUR
- Beskyttelsesklasse: IP68
- Omgivelsestemperatur -25...70 °C.
- Yderligere egenskaber:
- Mål: Dia. 12 x 56 mm
- Fastgørelse: M12x1
- Driftspændingsvisning: nej
- Funktionsvisning: nej
- Driftsspænding UE DC: 8.2 V
- Mærkeisolationsspænding UI: 75 V DC
- Standby-fortræk tv maks.: 10 ms
- Driftsspænding Ub: 7.7...9 VDC
- Anvendelseskategori: DC-12
- Skiftefrekvens 1000 Hz
- Tilslutning: M12x1-stik, 4-polet, A-kodet
- Polaritetsbeskyttelse: Op til 9 V.
- Sikret kontaktafstand Sa: 1.1 mm
- Nominel kontaktafstand Sn: 1.5 mm
- Realkoblingsafstand Sr: 1.5 mm
- Realkoblingsafstand Sr, tolerance: -20 %
- Temperaturdrift maks. (% af Sr): -10 %/20 %
- Repeterbarhed maks. (% af Sr): 5.0 %
- Aktivt areal, materiale: POM
- Tilspændingsmoment: 15 Nm ±10 %
- Størrelse: M12x1
- Fastgørelseslængde 21.60 mm
- Indbygning: Kan indbygges i niveau
- Kabinetmateriale: Rustfrit stål
- EN 60068-2-27, stød: Halvsinus, 30 gn, 11 ms
- EN 60068-2-6, vibration: 55 Hz, amplitude 1 mm, 3x30 min.
- Beskyttelsesklasse: IP68
- Omgivelsestemperatur -25...70 °C.
- Tilsmudsningsgrad: 3
- Interface: NAMUR
- Støttemateriale: PTFE
- Tætningsring, størrelse: 5.3 × 2.4 mm
- Trykstyrke max. 500 bar
- Trykstyrke, bemærkning: Oliebestandig
- Ex mærkning: ATEX: EX II 2G EX ia IIC T6 GB|IECEx: EX ia IIC T6 GB|CCC: Ex ia IIC T6 GB
- Nominel formodstand RV: 1000 ohm
- Indvendig induktans Li maks. 0.5 NH
- Indvendig kapacitet CI maks.: 30 nF
- Strømforbrug maks., dæmpet: 1 mA
- Strømforbrug min., uden dæmper: 4 mA
- Formodstand RV tilladt: 550...1100 ohm
- Produkttype
Induktiv sensor
- Type
BHS0034
- Min. driftsspænding
7.7 V
- Driftsspænding maks.
9.0 V
- Driftsspænding
7.7 - 9.0 V
- Koblingsafstand (max.)
1.1 mm
- Kontaktfrekvens
1000 Hz
- Variant
Induktiv
- Tilslutning
M12
- Indbygningstype
Flugter med
- Materiale-egenskaber
rustfri
- Kabinetmateriale
Rustfrit stål
IP68
- Min. Temperatur
-25 °C
- Maks. temperatur
70 °C
- L
56.00 mm
- H
56 m
- (Ø)
12 mm
- Dim.
(Ø x H) 12 mm x 56 m
- Nominel spænding
8.2 V
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3416555 BALLUFF Induktiv sensor Induktiv BHS0034 BHS0034 Flugter med (Ø x H) 12 mm x 56 m
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3416555 BALLUFF Induktiv sensor Induktiv BHS0034 BHS0034 Flugter med (Ø x H) 12 mm x 56 m
Beskrivelse
Til alle ex-zoner får du induktive sensorer hos os. Anvendelsesområderne for denne slitagefri kontakt spænder fra områder i zone 2/22, hvor der sjældent forekommer eksplosiv atmosfære (kategori 3G/3D) til områder i zone 0/20, hvor der er den højeste eksplosionsfare. Med mange sensorvarianter tilbyder vi et bredt anvendelsesspektrum, så du kan løse de mest forskellige krav. Den omfattende portefølje omfatter for eksempel højtryksikre sensorer op til 500 bar eller sensorer med udvidet temperaturområde - og dette i forskellige udformninger. Det passende tilbehør, som for eksempel NAMUR-isolationsforstærker eller tilslutningsledninger, får du naturligvis også af os. Mål = Ø 12 x 56 mm, konstruktion = M12x1, montering = i niveau, rækkevidde = 1.5 mm, koblingsfrekvens = 1000 Hz, husmateriale = rustfrit stål, aktiv flade, materiale = POM, tilslutning = stik, M12x1-stik, 4-polet, driftsspænding Ub = 7.7...9 VDC, omgivelsestemperatur = -25...70 °C, trykstyrke maks. = 500 bar, kapslingsklasse = IP68, godkendelse/overensstemmelse = CE, CE, UKCA, CCC ex, IECEx, ATEX, WEEE
