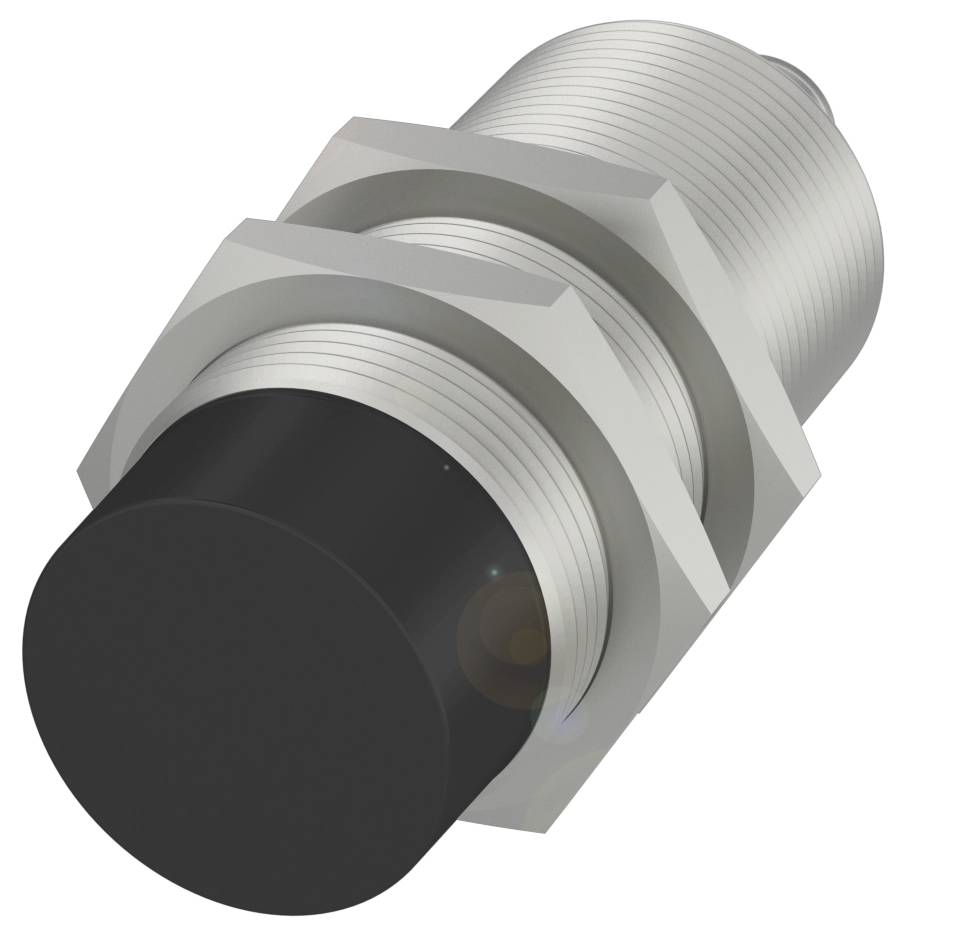

BALLUFF Induktiv sensor Induktiv BES03RE BES03RE M30 Ikke i plan PNP (Ø x H) 30 mm x 83 m
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Induktiv sensor
Driftsspænding maks.
30.0 V
Udgange
PNP
Koblingsafstand (max.)
24 mm
Variant
Induktiv
Datablad (PDF)
Højdepunkter og detaljer
Kapacitive - Nærhedsafbryder
- Mål: Dia. 30 x 83 mm
- Konstruktion M30x1,5
- Montering: Ikke i niveau
- Rækkevidde: Ca. 30 mm
- Koblingsudgang: PNP sluttekontakt (NO)
Tekniske specifikationer
- Vigtigste kendetegn: Mål: Dia. 30 x 83 mm
- Aktiv flade, materiale: PBT
- Tilslutning: Stik, M12x1-stik, 4-polet
- Konstruktion M30x1,5
- Driftsspænding Ub: 10...30 VDC
- Montering: Ikke i niveau
- Kabinetmateriale: Messing, nikkelfri belagt
- Rækkevidde: Ca. 30 mm
- Koblingsudgang: PNP sluttekontakt (NO)
- Skiftefrekvens 300 Hz
- Kapslingsklasse:IP67
- Omgivelsestemperatur -25...70 °C.
- Yderligere egenskaber:
- Driftspændingsvisning: nej
- Funktionsvisning: Ja
- Udgangsmodstand Ra: 33.0 kOhm + D.
- Driftsspænding UE DC: 24 V
- Nominel driftsstrøm IE: 200 mA
- Mærkeisolationsspænding UI: 250 V AC
- Dimensioneret kortslutningsstrøm: 100 A
- Standby-fortræk tv maks.: 20 ms
- Driftsspænding Ub: 10...30 VDC
- Anvendelseskategori: DC-13
- Mindste driftsstrøm i: 0 mA
- Belastningskapacitet maks. ved UE: 0.5 µF
- Tomgangsstrøm IO maks., dæmpet: 10 mA
- Tomgangsstrøm IO maks., uden dæmper: 3 mA
- Reststrøm lr max.: 10 µA
- Restripplespænding maks. (% af UE): 15 %
- Skiftefrekvens 300 Hz
- Spændingstilfælde statisk maks.: 2.5 V.
- Tilslutning: M12x1-stik, 4-polet, A-kodet
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Beskyttet mod ombytningsmulighed: Ja
- Sikret kontaktafstand Sa: 24 mm
- Hysterese H maks. (% af Sr): 20.0 %
- Nominel kontaktafstand Sn: 30 mm
- Realkoblingsafstand Sr: 30 mm
- Realkoblingsafstand Sr, tolerance: ±10 %
- Temperaturdrift maks. (% af Sr): 10 %
- Repeterbarhed maks. (% af Sr): 5.0 %
- MTTF (40 °C): 640 a
- Aktiv flade, materiale: PBT
- Kontaktstandsmærket: »Re …«
- Kabinetmateriale: Messing, nikkelfri belagt
- Mærke: Global
- Produkttype
Induktiv sensor
- Type
BES03RE
- Min. driftsspænding
10.0 V
- Driftsspænding maks.
30.0 V
- Driftsspænding
10.0 - 30.0 V
- Udgange
PNP
- Koblingsafstand (max.)
24 mm
- Kontaktfrekvens
300 Hz
- Variant
Induktiv
- Tilslutning
M12, 4-polet
- Indbygningstype
Ikke i plan
- Størrelse
M30
- Kabinetmateriale
Messing
- Kontakttype
1 PNP
IP67
- Min. Temperatur
-25 °C
- Maks. temperatur
70 °C
- L
83.00 mm
- H
83 m
- (Ø)
30 mm
- Dim.
(Ø x H) 30 mm x 83 m
- Nominel spænding
24 V
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3417377 BALLUFF Induktiv sensor Induktiv BES03RE BES03RE M30 Ikke i plan PNP (Ø x H) 30 mm x 83 m
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3417377 BALLUFF Induktiv sensor Induktiv BES03RE BES03RE M30 Ikke i plan PNP (Ø x H) 30 mm x 83 m
Beskrivelse
Vores induktive standardsensorer BES til registrering af elektrisk ledende metalliske objekter er robuste og pålidelige. Med et bredt udvalg af mere end 500 varianter tilbyder vi den passende induktive sensor til alle formål. Den anvendte teknik i verden har et optimalt pris-/ydelsesforhold og kan også leveres på kort tid ved høje styktal. Mål = Ø 30 x 83 mm, konstruktion = M30x1,5, indbygning = ikke i niveau, rækkevidde = 30 mm, koblingsudgang = PNP sluttekontakt (NO), koblingsfrekvens = 300 Hz, kabinetmateriale = messing, nikkelfri belagt, aktiv flade, materiale = PBT, tilslutning = stik, M12x1-stik, 4-polet, driftsspænding Ub = 10...30 VDC, omgivelsestemperatur = -25...70 °C, beskyttelsesklasse = IP67, godkendelse/overensstemmelse = cULus, CE CE, UKCA, WEE
