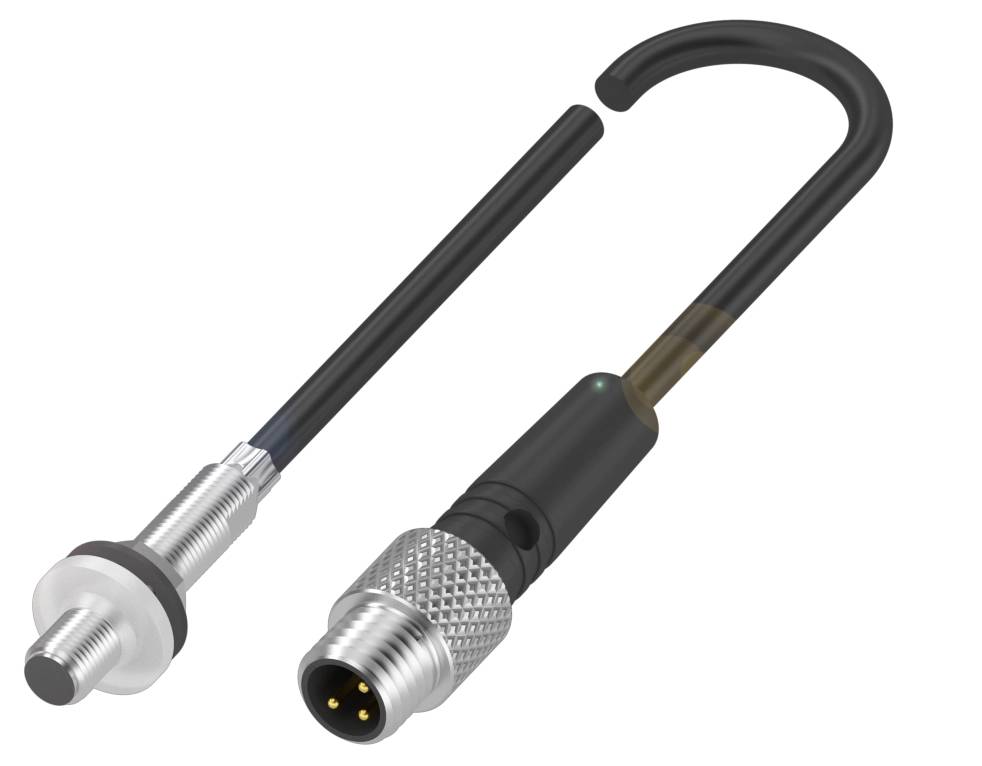

BALLUFF Induktiv sensor Induktiv BES03LE BES03LE M5 Flugter med PNP (Ø x L) 5 mm x 27.00 mm Piece
EAN:
Fremstillingsnr.
Artikel nr.:
Emballage-type
Piece
Produkttype
Induktiv sensor
Driftsspænding maks.
30.0 V
Udgange
PNP
Koblingsafstand (max.)
0.65 mm
Datablad (PDF)
Højdepunkter og detaljer
Kapacitive - Nærhedsafbryder
- Mål: Dia. 5 x 27 mm
- Konstruktion: M5x0,5
- Flugtende indbygning
- Rækkevidde: 0.8 mm
- Koblingsudgang: PNP åbner (NC)
Tekniske specifikationer
- Vigtigste kendetegn: Mål: Dia. 5 x 27 mm
- Aktivt areal, materiale: Keramik
- Tilslutning: Kabel med stik, M8x1-stik, 3-polet, 0.30 m, PUR
- Konstruktion: M5x0,5
- Driftsspænding Ub: 10...30 VDC
- Trykstyrke max. 100 bar
- Flugtende indbygning
- Kabinetmateriale: Rustfrit stål
- Rækkevidde: 0.8 mm
- Koblingsudgang: PNP åbner (NC)
- Skiftefrekvens 3000 Hz
- Kapslingsklasse:IP67
- Omgivelsestemperatur -25...70 °C.
- Yderligere egenskaber:
- Mål: Dia. 5 x 27 mm
- Driftspændingsvisning: nej
- Funktionsvisning: nej
- Udgangsmodstand Ra: open collector
- Driftsspænding UE DC: 24 V
- Nominel driftsstrøm IE: 100 mA
- Mærkeisolationsspænding UI: 75 V DC
- Dimensioneret kortslutningsstrøm: 100 A
- Standby-fortræk tv maks.: 25 ms
- Driftsspænding Ub: 10...30 VDC
- Anvendelseskategori: DC-13
- Mindste driftsstrøm i: 1 mA
- Belastningskapacitet maks. ved UE: 0.2 µF
- Tomgangsstrøm IO maks., dæmpet: 3 mA
- Tomgangsstrøm IO maks., uden dæmper: 10 mA
- Reststrøm lr max.: 80 µA
- Restripplespænding maks. (% af UE): 10 %
- Skiftefrekvens 3000 Hz
- Spændingstilfælde statisk maks.: 3 V.
- Tilslutning: M8x1-stik, 3-polet
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Beskyttet mod ombytningsmulighed: Ja
- Sikret kontaktafstand Sa: 0.65 mm
- Hysterese H maks. (% af Sr): 15.0 %
- Nominel kontaktafstand Sn: 0.8 mm
- Realkoblingsafstand Sr: 0.8 mm
- Realkoblingsafstand Sr, tolerance: -10 % / +40 %
- Temperaturdrift maks. (% af Sr): 10 %
- Repeterbarhed maks. (% af Sr): 5.0 %
- MTTF (40 °C): 830 a
- Aktivt areal, materiale: Keramik
- Tilspændingsmoment: 1 Nm ±10 %
- Størrelse: M5x0,5
- Fastgørelseslængde 24.00 mm
- Indbygning: Kan indbygges i niveau
- Koblingsudgang: PNP åbner (NC)
- Tilslutningsart: Kabel med stikforbindelse, 0.30 m,|PUR
- Kabeldiameter D: 3.00 mm
- Kabellængde L 0.3 m.
- Kabinetmateriale: Rustfrit stål
- Kappemateriale: RENT
- EN 60068-2-27, stød: Halvsinus, 30 gn, 11 ms
- EN 60068-2-6, vibration: 55 Hz, amplitude 1 mm, 3x30 min.
- Kapslingsklasse:IP67
- Omgivelsestemperatur -25...70 °C.
- Tilsmudsningsgrad: 3
- Tætningsring, størrelse: 10.4 × 3.5 mm
- Trykstyrke max. 100 bar
- Trykstyrke, bemærkning: Oliebestandig
- Emballage-type
Piece
- Produkttype
Induktiv sensor
- Type
BES03LE
- Min. driftsspænding
10.0 V
- Driftsspænding maks.
30.0 V
- Driftsspænding
10.0 - 30.0 V
- Udgange
PNP
- Kabellængde
0.30 m
- Koblingsafstand (max.)
0.65 mm
- Kontaktfrekvens
3000 Hz
- Variant
Induktiv
- Tilslutning
M5
- Indbygningstype
Flugter med
- Størrelse
M5
- Kabinetmateriale
Rustfrit stål
- Kontakttype
1 x brydekontakt
IP67
- Min. Temperatur
-25 °C
- Maks. temperatur
70 °C
- L
27.00 mm
- (Ø)
5 mm
- Dim.
(Ø x L) 5 mm x 27.00 mm
- Nominel spænding
24 V
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3417074 BALLUFF Induktiv sensor Induktiv BES03LE BES03LE M5 Flugter med PNP (Ø x L) 5 mm x 27.00 mm Piece
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3417074 BALLUFF Induktiv sensor Induktiv BES03LE BES03LE M5 Flugter med PNP (Ø x L) 5 mm x 27.00 mm Piece
Beskrivelse
Vores højt trykfaste induktive sensorer holder til et tryk på op til 500 bar. De er derfor perfekt egnede til positionsovervågning af din hydraulik, som for eksempel til kontrol med endestop på hydrauliske cylindre eller til overvågning af ventilpositioner. Mål=dia. 5 x 27 mm, konstruktion=M5x0,5, indbygning=i niveau, rækkevidde=0.8 mm, koblingsudgang=PNP åbner (NC), koblingsfrekvens=3000 Hz, husmateriale=rustfrit stål, aktiv flade, materiale=keramik, tilslutning=kabel med stik, M8x1-stik, 3-polet, 0.30 m, PUR, driftsspænding Ub=10...30 VDC, omgivelsestemperatur=-25...70 °C, trykstyrke maks.=100 bar, beskyttelsesklasse=IP67, godkendelse/overensstemmelse=CEcULusEACEEE
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
