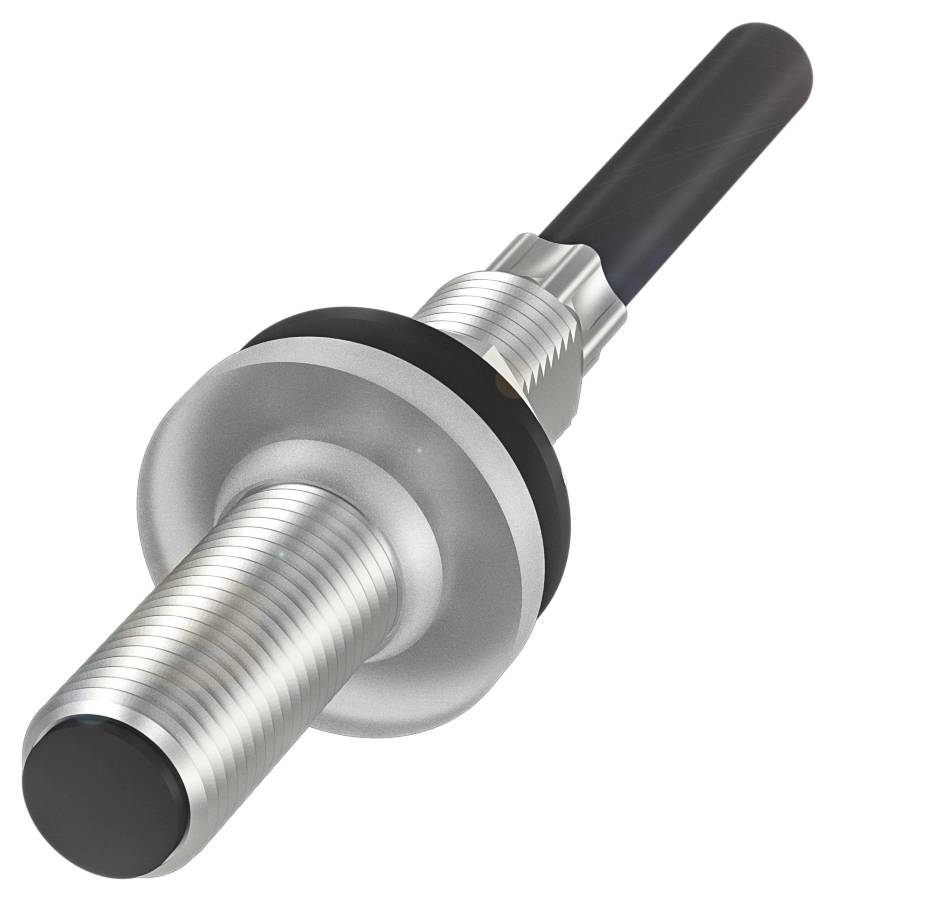

BALLUFF Induktiv sensor Induktiv BES03L7 BES03L7 M5 Flugter med PNP (Ø x L) 5 mm x 27.00 mm
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Induktiv sensor
Driftsspænding maks.
30.0 V
Udgange
PNP
Koblingsafstand (max.)
0.65 mm
Variant
Induktiv
Datablad (PDF)
Højdepunkter og detaljer
Kapacitive - Nærhedsafbryder
- Mål: Dia. 5 x 27 mm
- Konstruktion: M5x0,5
- Flugtende indbygning
- Rækkevidde: 0.8 mm
- Koblingsudgang: PNP sluttekontakt (NO)
Tekniske specifikationer
- Vigtigste kendetegn: Mål: Dia. 5 x 27 mm
- Aktivt areal, materiale: Keramik
- Tilslutning: Kabel, 2.00 m, PUR
- Konstruktion: M5x0,5
- Driftsspænding Ub: 10...30 VDC
- Trykstyrke max. 100 bar
- Flugtende indbygning
- Kabinetmateriale: Rustfrit stål
- Rækkevidde: 0.8 mm
- Koblingsudgang: PNP sluttekontakt (NO)
- Skiftefrekvens 3000 Hz
- Kapslingsklasse:IP67
- Omgivelsestemperatur -25...70 °C.
- Yderligere egenskaber:
- Mål: Dia. 5 x 27 mm
- Driftspændingsvisning: nej
- Funktionsvisning: nej
- Udgangsmodstand Ra: open collector
- Driftsspænding UE DC: 24 V
- Nominel driftsstrøm IE: 100 mA
- Mærkeisolationsspænding UI: 75 V DC
- Dimensioneret kortslutningsstrøm: 100 A
- Standby-fortræk tv maks.: 25 ms
- Driftsspænding Ub: 10...30 VDC
- Anvendelseskategori: DC-13
- Mindste driftsstrøm i: 1 mA
- Belastningskapacitet maks. ved UE: 0.2 µF
- Tomgangsstrøm IO maks., dæmpet: 10 mA
- Tomgangsstrøm IO maks., uden dæmper: 3 mA
- Reststrøm lr max.: 80 µA
- Restripplespænding maks. (% af UE): 10 %
- Skiftefrekvens 3000 Hz
- Spændingstilfælde statisk maks.: 3 V.
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Beskyttet mod ombytningsmulighed: Ja
- Sikret kontaktafstand Sa: 0.65 mm
- Hysterese H maks. (% af Sr): 15.0 %
- Nominel kontaktafstand Sn: 0.8 mm
- Realkoblingsafstand Sr: 0.8 mm
- Realkoblingsafstand Sr, tolerance: -10 % / +40 %
- Temperaturdrift maks. (% af Sr): 10 %
- Repeterbarhed maks. (% af Sr): 5.0 %
- MTTF (40 °C): 830 a
- Aktivt areal, materiale: Keramik
- Tilspændingsmoment: 1 Nm ±10 %
- Størrelse: M5x0,5
- Fastgørelseslængde 24.00 mm
- Indbygning: Kan indbygges i niveau
- Koblingsudgang: PNP sluttekontakt (NO)
- Tilslutningstype: Kabel, 2.00 m, PUR
- Kabeldiameter D: 3.00 mm
- Kabellængde L: 2 m.
- Kabinetmateriale: Rustfrit stål
- Kappemateriale: RENT
- EN 60068-2-27, stød: Halvsinus, 30 gn, 11 ms
- EN 60068-2-6, vibration: 55 Hz, amplitude 1 mm, 3x30 min.
- Kapslingsklasse:IP67
- Omgivelsestemperatur -25...70 °C.
- Tilsmudsningsgrad: 3
- Antal ledere: 3
- Ledertværsnit: 0.14 mm²
- Tætningsring, størrelse: 10.4 × 3.5 mm
- Trykstyrke max. 100 bar
- Trykstyrke, bemærkning: Oliebestandig
- Produkttype
Induktiv sensor
- Type
BES03L7
- Min. driftsspænding
10.0 V
- Driftsspænding maks.
30.0 V
- Driftsspænding
10.0 - 30.0 V
- Udgange
PNP
- Kabellængde
2.00 m
- Koblingsafstand (max.)
0.65 mm
- Kontaktfrekvens
3000 Hz
- Variant
Induktiv
- Tilslutning
M5
- Indbygningstype
Flugter med
- Størrelse
M5
- Kabinetmateriale
Rustfrit stål
- Kontakttype
1 PNP
IP67
- Min. Temperatur
-25 °C
- Maks. temperatur
70 °C
- L
27.00 mm
- (Ø)
5 mm
- Dim.
(Ø x L) 5 mm x 27.00 mm
- Nominel spænding
24 V
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3416976 BALLUFF Induktiv sensor Induktiv BES03L7 BES03L7 M5 Flugter med PNP (Ø x L) 5 mm x 27.00 mm
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3416976 BALLUFF Induktiv sensor Induktiv BES03L7 BES03L7 M5 Flugter med PNP (Ø x L) 5 mm x 27.00 mm
Beskrivelse
Vores højt trykfaste induktive sensorer holder til et tryk på op til 500 bar. De er derfor perfekt egnede til positionsovervågning af din hydraulik, som for eksempel til kontrol med endestop på hydrauliske cylindre eller til overvågning af ventilpositioner. Mål=dia. 5 x 27 mm, konstruktion=M5x0,5, indbygning=i niveau, rækkevidde=0.8 mm, koblingsudgang=PNP sluttekontakt (NO), koblingsfrekvens=3000 Hz, husmateriale=rustfrit stål, aktiv flade, materiale=keramik, tilslutning=kabel, 2.00 m, PUR, driftsspænding Ub=10...30 VDC, omgivelsestemperatur=-25...70 °C, trykstyrke maks.=100 bar, beskyttelsesklasse=IP67, godkendelse/overensstemmelse=CEcULusEACWEEE
