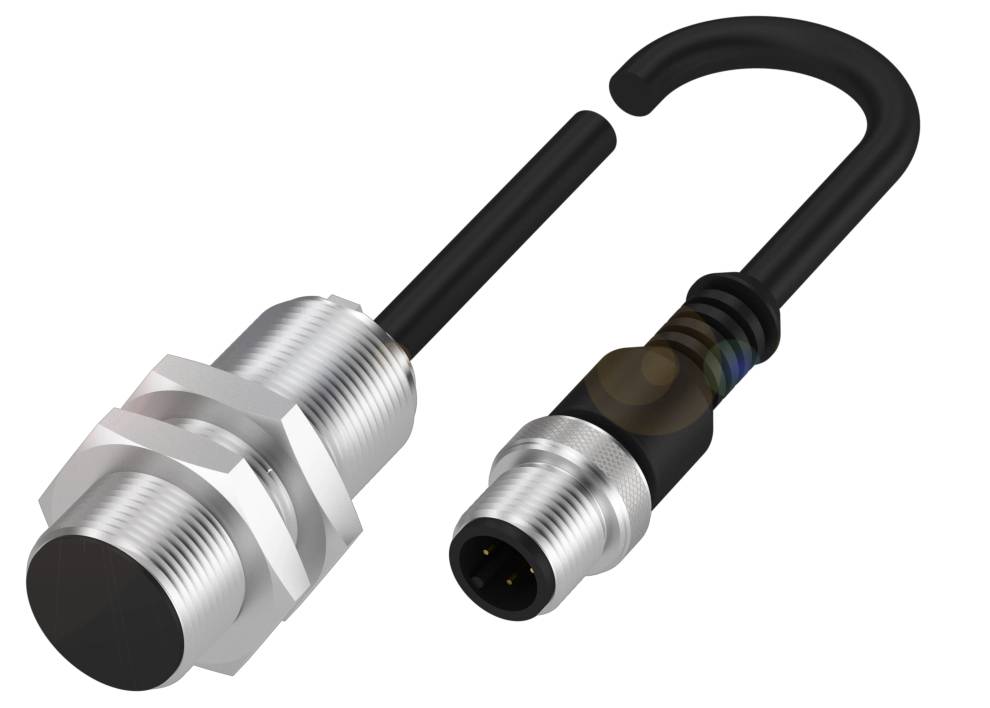

BALLUFF Induktiv sensor Induktiv BES03FJ BES03FJ M18 Flugter med (Ø x H) 18 mm x 46 m
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Induktiv sensor
Driftsspænding maks.
36.0 V
Koblingsafstand (max.)
5.6 mm
Variant
Induktiv
Tilslutning
M18
Datablad (PDF)
Højdepunkter og detaljer
Kapacitive - Nærhedsafbryder
- Mål: Dia. 18 x 46 mm
- Konstruktion M18x1
- Flugtende indbygning
- Rækkevidde: Ca. 7 mm
- Koblingsudgang: Polstret sluttekontakt (NO)
Tekniske specifikationer
- Vigtigste kendetegn: Mål: Dia. 18 x 46 mm
- Aktiv flade, materiale: LCP/PTFE
- Tilslutning: Kabel med stik, M12x1-stik, 4-polet, 0.30 m, PUR
- Konstruktion M18x1
- Driftsspænding Ub: 10...36 VDC
- Flugtende indbygning
- Kabinetmateriale: Messing, belagt, PTFE
- Rækkevidde: Ca. 7 mm
- Koblingsudgang: Polstret sluttekontakt (NO)
- Skiftefrekvens 600 Hz
- Kapslingsklasse:IP67
- Omgivelsestemperatur -25...70 °C.
- Yderligere egenskaber:
- Mål: Dia. 18 x 46 mm
- Driftspændingsvisning: nej
- Funktionsvisning: Ja
- Driftsspænding UE DC: 24 V
- Nominel driftsstrøm IE: 100 mA
- Mærkeisolationsspænding UI: 75 V DC
- Dimensioneret kortslutningsstrøm: 100 A
- Standby-fortræk tv maks.: 50 ms
- Driftsspænding Ub: 10...36 VDC
- Anvendelseskategori: DC-13
- Mindste driftsstrøm i: 5 mA
- Belastningskapacitet maks. ved UE: 1 µF
- Reststrøm lr max.: 600 µA
- Restripplespænding maks. (% af UE): 15 %
- Skiftefrekvens 600 Hz
- Spændingstilfælde statisk maks.: 4.2 V.
- Tilslutning: M12x1-stik, 4-polet, A-kodet
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Beskyttet mod ombytningsmulighed: Ja
- Sikret kontaktafstand Sa: 5.6 mm
- Hysterese H maks. (% af Sr): 20.0 %
- Nominel kontaktafstand Sn: 7 mm
- Realkoblingsafstand Sr: 7 mm
- Realkoblingsafstand Sr, tolerance: ±10 %
- Temperaturdrift maks. (% af Sr): 10 %
- Repeterbarhed maks. (% af Sr): 5.0 %
- Aktiv flade, materiale: LCP/PTFE
- Tilspændingsmoment 15 Nm
- Størrelse M18x1
- Fastgørelseslængde 40.00 mm
- Indbygning: Kan indbygges i niveau
- Koblingsudgang: Polstret sluttekontakt (NO)
- Tilslutningsart: Kabel med stikforbindelse, 0.30 m,|PUR
- Kabeldiameter D: 4.70 mm
- Kabellængde L 0.3 m.
- Kontaktstandsmærket: »Re …«
- Kabinetmateriale: Messing, belagt, PTFE
- Kappemateriale: PUR, stråleforbundet
- Produkttype
Induktiv sensor
- Type
BES03FJ
- Min. driftsspænding
10.0 V
- Driftsspænding maks.
36.0 V
- Driftsspænding
10.0 - 36.0 V
- Kabellængde
0.30 m
- Koblingsafstand (max.)
5.6 mm
- Kontaktfrekvens
600 Hz
- Variant
Induktiv
- Tilslutning
M18
- Indbygningstype
Flugter med
- Størrelse
M18
- Kabinetmateriale
Messing
IP67
- Min. Temperatur
-25 °C
- Maks. temperatur
70 °C
- L
46.00 mm
- H
46 m
- (Ø)
18 mm
- Dim.
(Ø x H) 18 mm x 46 m
- Nominel spænding
24 V
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3417129 BALLUFF Induktiv sensor Induktiv BES03FJ BES03FJ M18 Flugter med (Ø x H) 18 mm x 46 m
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3417129 BALLUFF Induktiv sensor Induktiv BES03FJ BES03FJ M18 Flugter med (Ø x H) 18 mm x 46 m
Beskrivelse
Mål=dia. 18 x 46 mm, konstruktion=M18x1, indbygning=i niveau, rækkevidde=7 mm, kontaktudgang=polstret sluttekontakt (NO), koblingsfrekvens=600 Hz, husmateriale=messing, overfladebeskyttelse=belagt, PTFE, aktiv flade, materiale=LCP/PTFE, tilslutning=kabel med stik, M12x1-stik, 4-polet, 0.30 m, PUR, driftsspænding Ub=10...36 VDC, omgivelsestemperatur=-25...70 °C, beskyttelsesklasse=IP67, godkendelse/overensstemmelse=EACcULusCEWEEE
