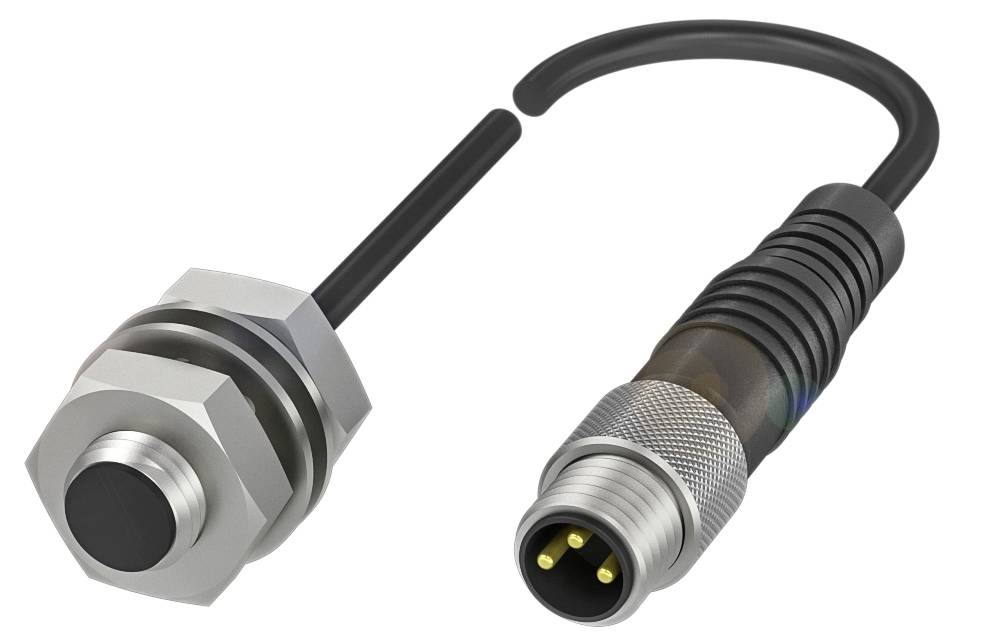

BALLUFF Induktiv sensor Induktiv BES034W BES034W Flugter med PNP (Ø x L) 8 mm x 20.00 mm
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Induktiv sensor
Driftsspænding maks.
30.0 V
Kontakttype
1 PNP
Koblingsafstand (max.)
1.2 mm
Udgange
PNP
Datablad (PDF)
Højdepunkter og detaljer
Kapacitive - Nærhedsafbryder
- Mål: Dia. 8 x 20 mm
- Konstruktion M8x1
- Flugtende indbygning
- Rækkevidde: ca. 1.5 mm
- Koblingsudgang: PNP sluttekontakt (NO)
Tekniske specifikationer
- Vigtigste kendetegn: Mål: Dia. 8 x 20 mm
- Aktiv flade, materiale: PBT
- Tilslutning: Kabel med stik, M8x1-stik, 3-polet, 0.20 m, PUR
- Konstruktion M8x1
- Driftsspænding Ub: 10...30 VDC
- Flugtende indbygning
- Kabinetmateriale: Rustfrit stål
- Rækkevidde: ca. 1.5 mm
- Koblingsudgang: PNP sluttekontakt (NO)
- Skiftefrekvens 4000 Hz
- Kapslingsklasse:IP67
- Omgivelsestemperatur -25...70 °C.
- Yderligere egenskaber:
- Mål: Dia. 8 x 20 mm
- Driftspændingsvisning: nej
- Funktionsvisning: Ja
- Udgangsmodstand Ra: 33.0 kOhm + D.
- Driftsspænding UE DC: 24 V
- Nominel driftsstrøm IE: 200 mA
- Mærkeisolationsspænding UI: 75 V DC
- Dimensioneret kortslutningsstrøm: 100 A
- Standby-fortræk tv maks.: 20 ms
- Driftsspænding Ub: 10...30 VDC
- Anvendelseskategori: DC-13
- Mindste driftsstrøm i: 0 mA
- Belastningskapacitet maks. ved UE: 0.5 µF
- Tomgangsstrøm IO maks., dæmpet: 10 mA
- Tomgangsstrøm IO maks., uden dæmper: 3 mA
- Reststrøm lr max.: 10 µA
- Restripplespænding maks. (% af UE): 15 %
- Skiftefrekvens 4000 Hz
- Spændingstilfælde statisk maks.: 2.5 V.
- Tilslutning: M8x1-stik, 3-polet
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Beskyttet mod ombytningsmulighed: Ja
- Sikret kontaktafstand Sa: 1.2 mm
- Hysterese H maks. (% af Sr): 15.0 %
- Nominel kontaktafstand Sn: 1.5 mm
- Realkoblingsafstand Sr: 1.5 mm
- Realkoblingsafstand Sr, tolerance: ±10 %
- Temperaturdrift maks. (% af Sr): 10 %
- Repeterbarhed maks. (% af Sr): 5.0 %
- MTTF (40 °C): 830 a
- Aktiv flade, materiale: PBT
- Tilspændingsmoment 8 Nm
- Størrelse M8x1
- Fastgørelseslængde 19.60 mm
- Indbygning: Kan indbygges i niveau
- Koblingsudgang: PNP sluttekontakt (NO)
- Tilslutningsart: Kabel med stikforbindelse, 0.20 m,|PUR
- Kabeldiameter D: 3.10 mm
- Kabellængde L 0.2 m.
- Kabinetmateriale: Rustfrit stål
- Kappemateriale: RENT
- EN 60068-2-27, stød: Halvsinus, 30 gn, 11 ms
- EN 60068-2-6, vibration: 55 Hz, amplitude 1 mm, 3x30 min.
- Kapslingsklasse:IP67
- Omgivelsestemperatur -25...70 °C.
- Tilsmudsningsgrad: 3
- Afvigelse fra basistype: Kabinetlængde
- Produkttype
Induktiv sensor
- Type
BES034W
- Min. driftsspænding
10.0 V
- Driftsspænding maks.
30.0 V
- Driftsspænding
10.0 - 30.0 V
- Kontakttype
1 PNP
- Koblingsafstand (max.)
1.2 mm
- Udgange
PNP
- Kabinetmateriale
Rustfrit stål
- Variant
Induktiv
- Indbygningstype
Flugter med
- Tilslutning
M8
- Kabellængde
0.20 m
- Min. Temperatur
-25 °C
- Maks. temperatur
70 °C
IP67
- L
20.00 mm
- (Ø)
8 mm
- Dim.
(Ø x L) 8 mm x 20.00 mm
- Indhold
1 stk
- Nominel spænding
24 V
- Kontaktfrekvens
4000 Hz
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3416551 BALLUFF Induktiv sensor Induktiv BES034W BES034W Flugter med PNP (Ø x L) 8 mm x 20.00 mm
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3416551 BALLUFF Induktiv sensor Induktiv BES034W BES034W Flugter med PNP (Ø x L) 8 mm x 20.00 mm
Beskrivelse
Vores induktive standardsensorer BES til registrering af elektrisk ledende metalliske objekter er robuste og pålidelige. Med et bredt udvalg af mere end 500 varianter tilbyder vi den passende induktive sensor til alle formål. Den anvendte teknik i verden har et optimalt pris-/ydelsesforhold og kan også leveres på kort tid ved høje styktal. Mål = dia. 8 x 20 mm, konstruktion = M8x1, indbygning = i niveau, rækkevidde = 1.5 mm, koblingsudgang = PNP sluttekontakt (NO), koblingsfrekvens = 4000 Hz, kabinetmateriale = rustfrit stål, aktiv flade, materiale = PBT, tilslutning = kabel med stik, M8x1-stik, 3-polet, 0.20 m, PUR, driftsspænding Ub = 10...30 VDC, omgivelsestemperatur = -25...70 °C, beskyttelsesklasse = IP67, godkendelse/overensstemmelse = CE CE, UKCA, cULus, WEE
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
