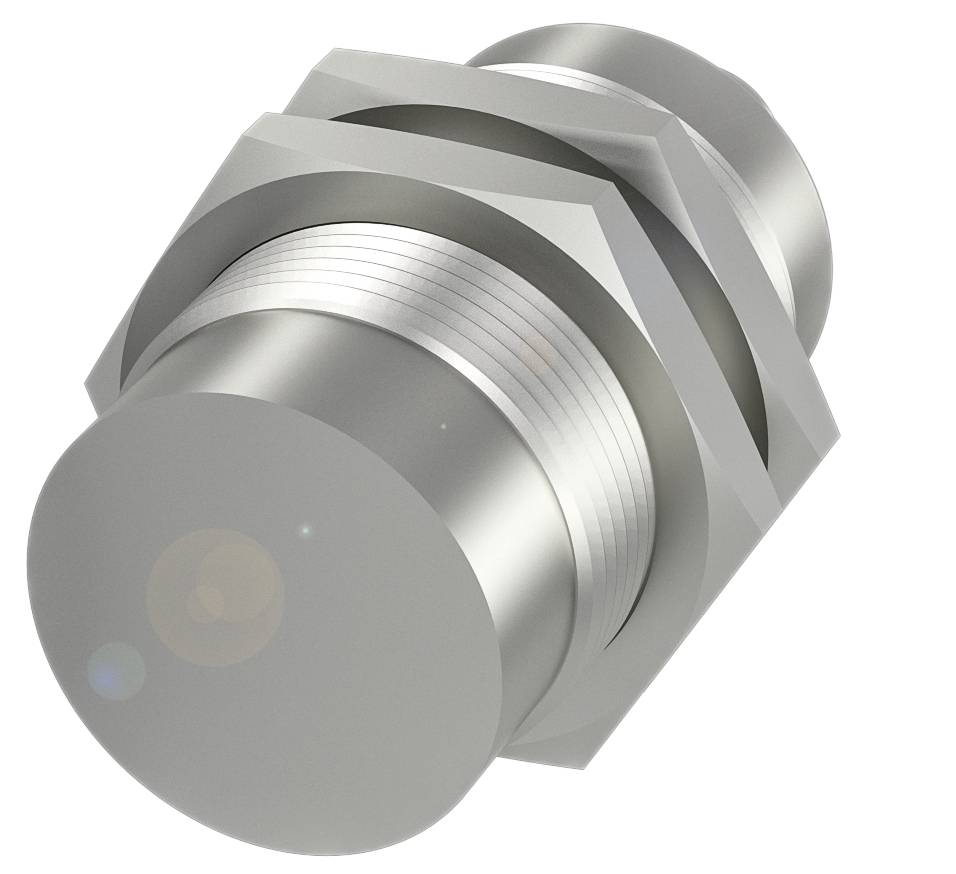

BALLUFF Induktiv sensor Induktiv BES02YC BES02YC M30 Ikke i plan PNP (Ø x L) 30 mm x 63.50 mm
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Induktiv sensor
Driftsspænding maks.
30.0 V
Udgange
PNP
Koblingsafstand (max.)
32 mm
Variant
Induktiv
Datablad (PDF)
Højdepunkter og detaljer
Kapacitive - Nærhedsafbryder
- Mål: Dia. 30 x 63.5 mm
- Konstruktion M30x1,5
- Montering: Ikke i niveau
- Rækkevidde: Ca. 40 mm
- Koblingsudgang: PNP sluttekontakt (NO)
Tekniske specifikationer
- Vigtigste kendetegn: Mål: Dia. 30 x 63.5 mm
- Aktiv flade, materiale: Rustfrit stål (1.4305)
- Tilslutning: Stik, M12x1-stik, 4-polet
- Konstruktion M30x1,5
- Driftsspænding Ub: 10...30 VDC
- Trykstyrke max. 40 bar
- Montering: Ikke i niveau
- Kabinetmateriale: Rustfrit stål
- Rækkevidde: Ca. 40 mm
- Koblingsudgang: PNP sluttekontakt (NO)
- Skiftefrekvens 100 Hz
- Kapslingsklasse:IP67
- Omgivelsestemperatur -25...70 °C.
- Yderligere egenskaber:
- Mål: Dia. 30 x 63.5 mm
- Driftspændingsvisning: nej
- Funktionsvisning: Ja
- Udgangsmodstand Ra: 47.0 kOhm
- Driftsspænding UE DC: 24 V
- Nominel driftsstrøm IE: 200 mA
- Mærkeisolationsspænding UI: 75 V DC
- Dimensioneret kortslutningsstrøm: 100 A
- Standby-fortræk tv maks.: 10 ms
- Driftsspænding Ub: 10...30 VDC
- Anvendelseskategori: DC-13
- Mindste driftsstrøm i: 0 mA
- Belastningskapacitet maks. ved UE: 1 µF
- Tomgangsstrøm IO maks., dæmpet: 12 mA
- Tomgangsstrøm IO maks., uden dæmper: 12 mA
- Reststrøm lr max.: 100 µA
- Restripplespænding maks. (% af UE): 20 %
- Skiftefrekvens 100 Hz
- Spændingstilfælde statisk maks.: 2 V.
- Tilslutning: M12x1-stik, 4-polet, A-kodet
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Beskyttet mod ombytningsmulighed: Ja
- Sikret kontaktafstand Sa: 32 mm
- Hysterese H maks. (% af Sr): 15.0 %
- Nominel kontaktafstand Sn: 40 mm
- Realkoblingsafstand Sr: 40 mm
- Realkoblingsafstand Sr, tolerance: ±10 %
- Temperaturdrift maks. (% af Sr): 10 %
- Repeterbarhed maks. (% af Sr): 5.0 %
- Aktiv flade, materiale: Rustfrit stål (1.4305)
- Tilspændingsmoment: 80 Nm ±10 %
- Størrelse M30x1,5
- Fastgørelseslængde 32.00 mm
- Montering: Ikke i niveau
- Koblingsudgang: PNP sluttekontakt (NO)
- Kontaktstandsmærket: »Re …«
- Kabinetmateriale: Rustfrit stål
- Trykstyrke max. 40 bar
- Trykstyrke, bemærkning: Trykfast
- Produkttype
Induktiv sensor
- Type
BES02YC
- Min. driftsspænding
10.0 V
- Driftsspænding maks.
30.0 V
- Driftsspænding
10.0 - 30.0 V
- Udgange
PNP
- Koblingsafstand (max.)
32 mm
- Kontaktfrekvens
100 Hz
- Variant
Induktiv
- Tilslutning
M12, 4-polet
- Indbygningstype
Ikke i plan
- Størrelse
M30
- Kabinetmateriale
Rustfrit stål
- Kontakttype
1 PNP
IP67
- Min. Temperatur
-25 °C
- Maks. temperatur
70 °C
- L
63.50 mm
- (Ø)
30 mm
- Dim.
(Ø x L) 30 mm x 63.50 mm
- Nominel spænding
24 V
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3417197 BALLUFF Induktiv sensor Induktiv BES02YC BES02YC M30 Ikke i plan PNP (Ø x L) 30 mm x 63.50 mm
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3417197 BALLUFF Induktiv sensor Induktiv BES02YC BES02YC M30 Ikke i plan PNP (Ø x L) 30 mm x 63.50 mm
Beskrivelse
Vores højt trykfaste induktive sensorer holder til et tryk på op til 500 bar. De er derfor perfekt egnede til positionsovervågning af din hydraulik, som for eksempel til kontrol med endestop på hydrauliske cylindre eller til overvågning af ventilpositioner. Mål=dia. 30 x 63.5 mm, konstruktion=M30x1,5, indbygning=ikke i niveau, rækkevidde=40 mm, koblingsudgang PNP=sluttekontakt (NO), koblingsfrekvens=100 Hz, husmateriale=rustfrit stål, aktiv flade, materiale=rustfrit stål (1.4305), tilslutning=stikforbindelse, M12x1-stik, 4-polet, driftsspænding Ub=10...30 VDC, omgivelsestemperatur=-25...70 °C, beskyttelsesklasse=IP67, godkendelse/overensstemmelse=CEcULusEACWEEE
