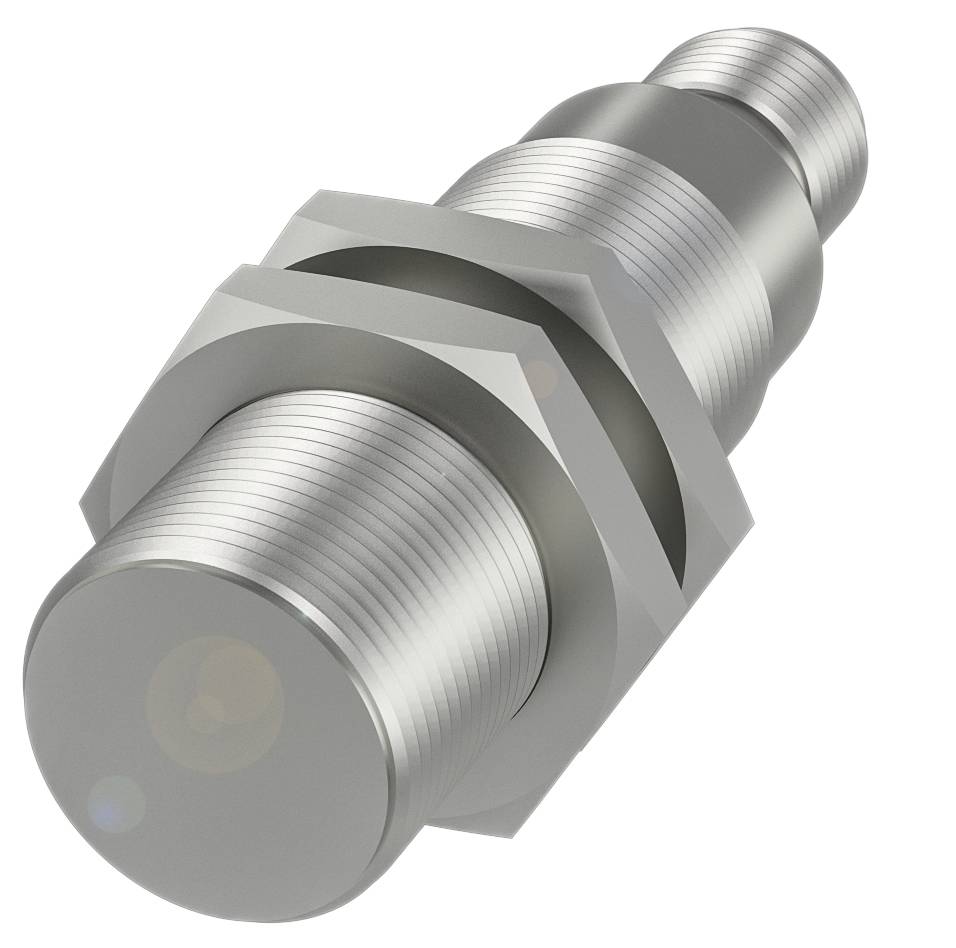

BALLUFF Induktiv sensor Induktiv BES02Y2 BES02Y2 Flugter med NPN (Ø x H) 18 mm x 63.5 m Piece
EAN:
Fremstillingsnr.
Artikel nr.:
Emballage-type
Piece
Produkttype
Induktiv sensor
Driftsspænding maks.
30.0 V
Udgange
NPN
Koblingsafstand (max.)
8.1 mm
Datablad (PDF)
Højdepunkter og detaljer
Kapacitive - Nærhedsafbryder
- Mål: Dia. 18 x 63.5 mm
- Konstruktion M18x1
- Flugtende indbygning
- Rækkevidde: 10 mm
- Kontaktudgang: NPN sluttekontakt (NO)
Tekniske specifikationer
- Vigtigste kendetegn: Mål: Dia. 18 x 63.5 mm
- Aktiv flade, materiale: Rustfrit stål
- Tilslutning: Stik, M12x1-stik, 4-polet
- Konstruktion M18x1
- Driftsspænding Ub: 10...30 VDC
- Trykstyrke max. 60 bar
- Flugtende indbygning
- Kabinetmateriale: Rustfrit stål
- Rækkevidde: 10 mm
- Kontaktudgang: NPN sluttekontakt (NO)
- Skiftefrekvens 200 Hz
- Kapslingsklasse:IP67
- Omgivelsestemperatur -25...70 °C.
- Yderligere egenskaber:
- Mål: Dia. 18 x 63.5 mm
- Driftspændingsvisning: nej
- Funktionsvisning: Ja
- Udgangsmodstand Ra: 47.0 kOhm
- Driftsspænding UE DC: 24 V
- Nominel driftsstrøm IE: 200 mA
- Mærkeisolationsspænding UI: 75 V DC
- Dimensioneret kortslutningsstrøm: 100 A
- Standby-fortræk tv maks.: 35 ms
- Driftsspænding Ub: 10...30 VDC
- Anvendelseskategori: DC-13
- Mindste driftsstrøm i: 0 mA
- Belastningskapacitet maks. ved UE: 1 µF
- Tomgangsstrøm IO maks., dæmpet: 16 mA
- Tomgangsstrøm IO maks., uden dæmper: 9 mA
- Reststrøm lr max.: 100 µA
- Restripplespænding maks. (% af UE): 15 %
- Skiftefrekvens 200 Hz
- Spændingstilfælde statisk maks.: 2 V.
- Tilslutning: M12x1-stik, 4-polet, A-kodet
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Beskyttet mod ombytningsmulighed: Ja
- Sikret kontaktafstand Sa: 8.1 mm
- Hysterese H maks. (% af Sr): 15.0 %
- Nominel kontaktafstand Sn: 10 mm
- Realkoblingsafstand Sr: 10 mm
- Realkoblingsafstand Sr, tolerance: ±10 %
- Temperaturdrift maks. (% af Sr): 10 %
- Repeterbarhed maks. (% af Sr): 5.0 %
- MTTF (40 °C): 375 a
- Aktiv flade, materiale: Rustfrit stål
- Tilspændingsmoment: 50 Nm ±10 %
- Størrelse M18x1
- Fastgørelseslængde 42.00 mm
- Indbygning: Kan indbygges i niveau
- Kontaktudgang: NPN sluttekontakt (NO)
- Kontaktstandsmærket: »Re …«
- Kabinetmateriale: Rustfrit stål
- EN 60068-2-27, stød: Halvsinus, 30 gn, 11 ms
- EN 60068-2-6, vibration: 55 Hz, amplitude 1 mm, 3x30 min.
- Kapslingsklasse:IP67
- Omgivelsestemperatur -25...70 °C.
- Tilsmudsningsgrad: 3
- Trykstyrke max. 60 bar
- Trykstyrke, bemærkning: Trykfast
- Emballage-type
Piece
- Produkttype
Induktiv sensor
- Type
BES02Y2
- Min. driftsspænding
10.0 V
- Driftsspænding maks.
30.0 V
- Driftsspænding
10.0 - 30.0 V
- Udgange
NPN
- Koblingsafstand (max.)
8.1 mm
- Kontaktfrekvens
200 Hz
- Variant
Induktiv
- Tilslutning
M18
- Indbygningstype
Flugter med
- Kabinetmateriale
Rustfrit stål
- Kontakttype
1 x sluttekontakt
IP67
- Min. Temperatur
-25 °C
- Maks. temperatur
70 °C
- L
63.50 mm
- H
63.5 m
- (Ø)
18 mm
- Dim.
(Ø x H) 18 mm x 63.5 m
- Nominel spænding
24 V
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3417479 BALLUFF Induktiv sensor Induktiv BES02Y2 BES02Y2 Flugter med NPN (Ø x H) 18 mm x 63.5 m Piece
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3417479 BALLUFF Induktiv sensor Induktiv BES02Y2 BES02Y2 Flugter med NPN (Ø x H) 18 mm x 63.5 m Piece
Beskrivelse
Vores højt trykfaste induktive sensorer holder til et tryk på op til 500 bar. De er derfor perfekt egnede til positionsovervågning af din hydraulik, som for eksempel til kontrol med endestop på hydrauliske cylindre eller til overvågning af ventilpositioner. Mål=dia. 18 x 63.5 mm, konstruktion=M18x1, indbygning=i niveau, rækkevidde=10 mm, kontaktudgang=NPN sluttekontakt (NO), koblingsfrekvens=200 Hz, husmateriale=rustfrit stål, aktiv flade, materiale=rustfrit stål, tilslutning=stikforbindelse, M12x1-stik, 4-polet, driftsspænding Ub=10...30 VDC, omgivelsestemperatur=-25...70 °C, beskyttelsesklasse=IP67, godkendelse/overensstemmelse=CEcULusEACWEEE
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
