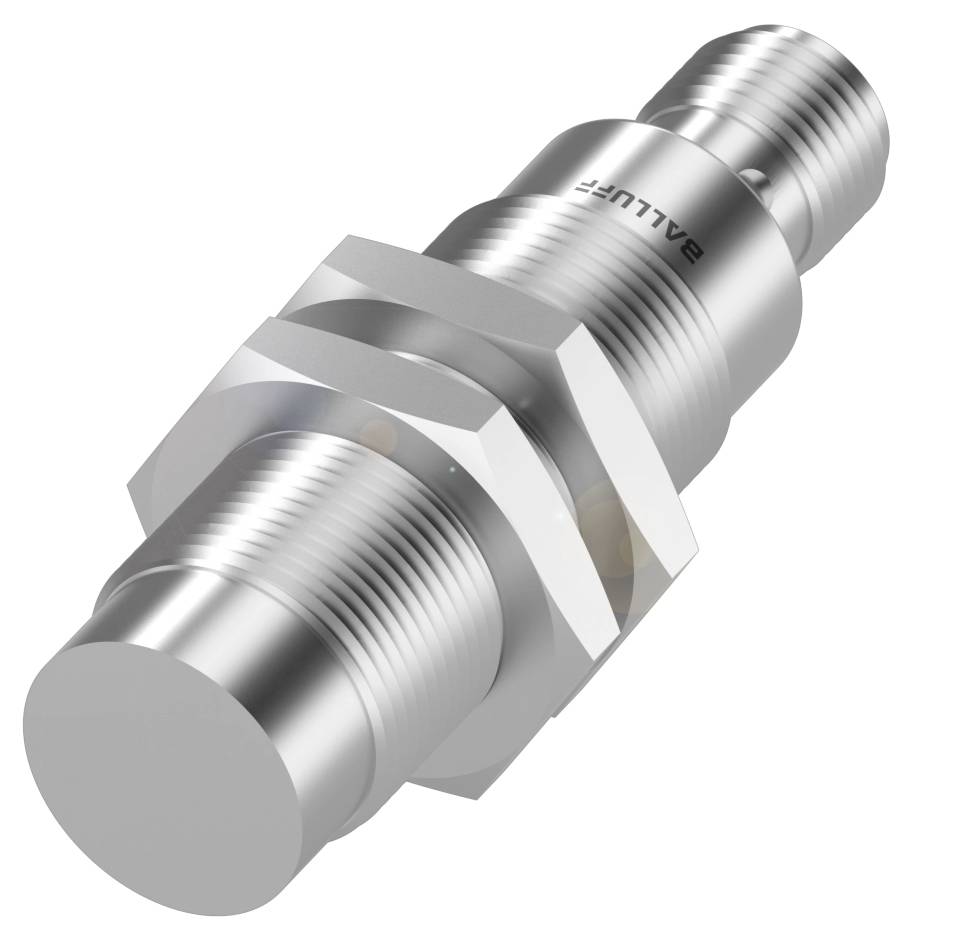

BALLUFF Induktiv sensor Induktiv BES02Y0 BES02Y0 M18 x 1 Ikke i plan NPN (Ø x L) 18 mm x 63.50 mm
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Induktiv sensor
Driftsspænding maks.
30.0 V
Udgange
NPN
Koblingsafstand (max.)
16.2 mm
Variant
Induktiv
Datablad (PDF)
Højdepunkter og detaljer
Kapacitive - Nærhedsafbryder
- Mål: Dia. 18 x 63.5 mm
- Konstruktion M18x1
- Montering: Ikke i niveau
- Rækkevidde: 20 mm
- Kontaktudgang: NPN sluttekontakt (NO)
Tekniske specifikationer
- Vigtigste kendetegn: Mål: Dia. 18 x 63.5 mm
- Aktiv flade, materiale: Rustfrit stål (1.4305)
- Tilslutning: Stik, M12x1-stik, 4-polet
- Konstruktion M18x1
- Driftsspænding Ub: 10...30 VDC
- Trykstyrke max. 60 bar
- Montering: Ikke i niveau
- Kabinetmateriale: Rustfrit stål (1.4305)
- Rækkevidde: 20 mm
- Kontaktudgang: NPN sluttekontakt (NO)
- Skiftefrekvens 200 Hz
- Kapslingsklasse:IP67
- Omgivelsestemperatur -25...70 °C.
- Yderligere egenskaber:
- Mål: Dia. 18 x 63.5 mm
- Driftspændingsvisning: nej
- Funktionsvisning: Ja
- Udgangsmodstand Ra: 47.0 kOhm
- Driftsspænding UE DC: 24 V
- Nominel driftsstrøm IE: 200 mA
- Mærkeisolationsspænding UI: 75 V DC
- Dimensioneret kortslutningsstrøm: 100 A
- Standby-fortræk tv maks.: 10 ms
- Driftsspænding Ub: 10...30 VDC
- Anvendelseskategori: DC-13
- Mindste driftsstrøm i: 0 mA
- Belastningskapacitet maks. ved UE: 1 µF
- Tomgangsstrøm IO maks., dæmpet: 16 mA
- Tomgangsstrøm IO maks., uden dæmper: 9 mA
- Reststrøm lr max.: 100 µA
- Restripplespænding maks. (% af UE): 15 %
- Skiftefrekvens 200 Hz
- Spændingstilfælde statisk maks.: 2 V.
- Tilslutning: M12x1-stik, 4-polet, A-kodet
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Beskyttet mod ombytningsmulighed: Ja
- Sikret kontaktafstand Sa: 16.2 mm
- Hysterese H maks. (% af Sr): 15.0 %
- Nominel kontaktafstand Sn: 20 mm
- Realkoblingsafstand Sr: 20 mm
- Temperaturdrift maks. (% af Sr): 10 %
- Repeterbarhed maks. (% af Sr): 5.0 %
- Aktiv flade, materiale: Rustfrit stål (1.4305)
- Tilspændingsmoment: 50 Nm ±10 %
- Størrelse M18x1
- Fastgørelseslængde 35.00 mm
- Montering: Ikke i niveau
- Kontaktudgang: NPN sluttekontakt (NO)
- Kontaktstandsmærket: »Re …«
- Kabinetmateriale: Rustfrit stål (1.4305)
- Trykstyrke max. 60 bar
- Trykstyrke, bemærkning: Trykfast
- Produkttype
Induktiv sensor
- Type
BES02Y0
- Min. driftsspænding
10.0 V
- Driftsspænding maks.
30.0 V
- Driftsspænding
10.0 - 30.0 V
- Udgange
NPN
- Koblingsafstand (max.)
16.2 mm
- Kontaktfrekvens
200 Hz
- Variant
Induktiv
- Tilslutning
M18
- Indbygningstype
Ikke i plan
- Størrelse
M18 x 1
- Kabinetmateriale
Rustfrit stål
- Kontakttype
1 x sluttekontakt
IP67
- Min. Temperatur
-25 °C
- Maks. temperatur
70 °C
- L
63.50 mm
- (Ø)
18 mm
- Dim.
(Ø x L) 18 mm x 63.50 mm
- Nominel spænding
24 V
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3417427 BALLUFF Induktiv sensor Induktiv BES02Y0 BES02Y0 M18 x 1 Ikke i plan NPN (Ø x L) 18 mm x 63.50 mm
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3417427 BALLUFF Induktiv sensor Induktiv BES02Y0 BES02Y0 M18 x 1 Ikke i plan NPN (Ø x L) 18 mm x 63.50 mm
Beskrivelse
Vores højt trykfaste induktive sensorer holder til et tryk på op til 500 bar. De er derfor perfekt egnede til positionsovervågning af din hydraulik, som for eksempel til kontrol med endestop på hydrauliske cylindre eller til overvågning af ventilpositioner. Mål=dia. 18 x 63.5 mm, konstruktion=M18x1, indbygning=ikke i niveau, rækkevidde=20 mm, kontaktudgang=NPN sluttekontakt (NO), koblingsfrekvens=200 Hz, husmateriale=rustfrit stål (1.4305), aktiv flade, materiale=rustfrit stål (1.4305), tilslutning=stikforbindelse, M12x1-stik, 4-polet, driftsspænding Ub=10...30 VDC, omgivelsestemperatur=-25...70 °C, beskyttelsesklasse=IP67, godkendelse/overensstemmelse = CEcULusEACWEEE, yderligere egenskaber = selektiv ferrous
