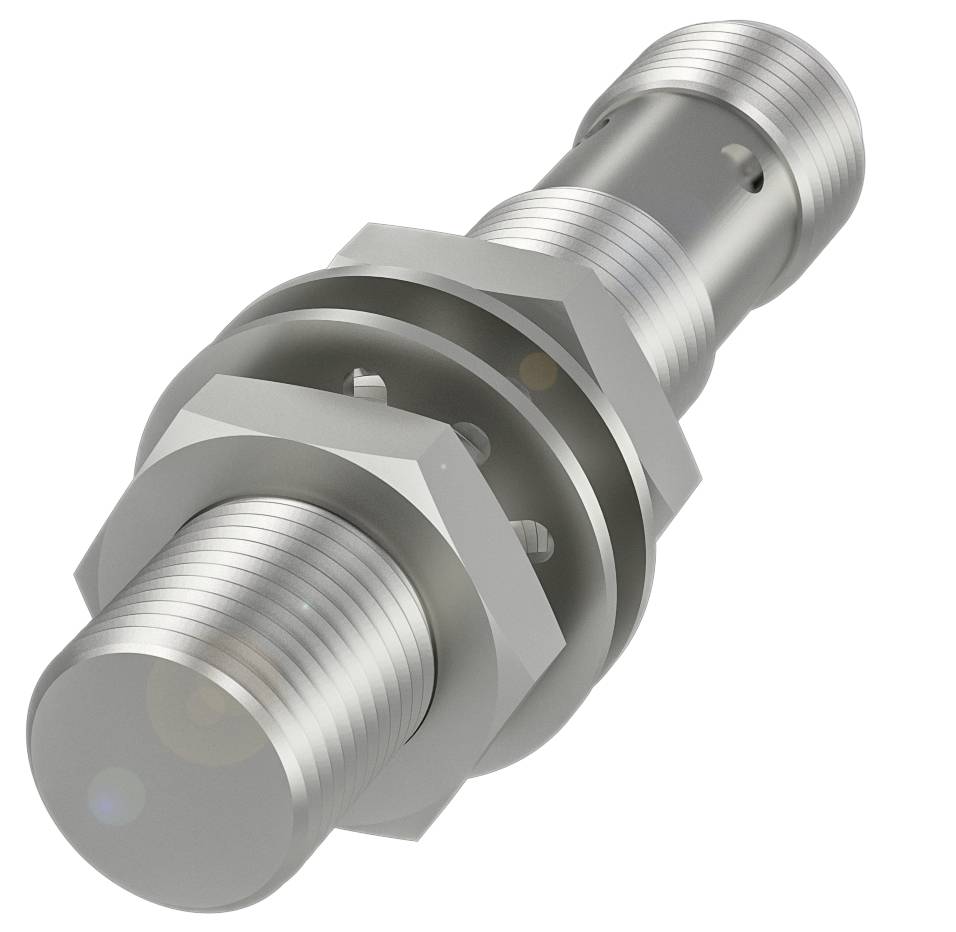

BALLUFF Induktiv sensor Induktiv BES02WF BES02WF M12 næsten plant NPN (Ø x L) 12 mm x 60.00 mm
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Induktiv sensor
Driftsspænding maks.
30.0 V
Udgange
NPN
Koblingsafstand (max.)
4.9 mm
Variant
Induktiv
Datablad (PDF)
Højdepunkter og detaljer
Kapacitive - Nærhedsafbryder
- Mål: Dia. 12 x 60 mm
- Konstruktion: M12x1
- Indbygning: Næsten plant
- Rækkevidde: Ca. 6 mm
- Kontaktudgang: NPN sluttekontakt (NO)
Tekniske specifikationer
- Vigtigste kendetegn: Mål: Dia. 12 x 60 mm
- Aktiv flade, materiale: Rustfrit stål
- Tilslutning: Stik, M12x1-stik, 4-polet
- Konstruktion: M12x1
- Driftsspænding Ub: 10...30 VDC
- Trykstyrke max. 80 bar
- Indbygning: Næsten plant
- Kabinetmateriale: Rustfrit stål
- Rækkevidde: Ca. 6 mm
- Kontaktudgang: NPN sluttekontakt (NO)
- Skiftefrekvens 400 Hz
- Kapslingsklasse:IP67
- Omgivelsestemperatur -25...70 °C.
- Yderligere egenskaber:
- Mål: Dia. 12 x 60 mm
- Driftspændingsvisning: nej
- Funktionsvisning: Ja
- Udgangsmodstand Ra: 47.0 kOhm
- Driftsspænding UE DC: 24 V
- Nominel driftsstrøm IE: 200 mA
- Mærkeisolationsspænding UI: 75 V DC
- Dimensioneret kortslutningsstrøm: 100 A
- Standby-fortræk tv maks.: 60 ms
- Driftsspænding Ub: 10...30 VDC
- Anvendelseskategori: DC-13
- Mindste driftsstrøm i: 0 mA
- Belastningskapacitet maks. ved UE: 1 µF
- Tomgangsstrøm IO maks., dæmpet: 16 mA
- Tomgangsstrøm IO maks., uden dæmper: 9 mA
- Reststrøm lr max.: 100 µA
- Restripplespænding maks. (% af UE): 15 %
- Skiftefrekvens 400 Hz
- Spændingstilfælde statisk maks.: 2 V.
- Tilslutning: M12x1-stik, 4-polet, A-kodet
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Beskyttet mod ombytningsmulighed: Ja
- Sikret kontaktafstand Sa: 4.9 mm
- Hysterese H maks. (% af Sr): 15.0 %
- Nominel kontaktafstand Sn: 6 mm
- Realkoblingsafstand Sr: 6 mm
- Realkoblingsafstand Sr, tolerance: ±10 %
- Temperaturdrift maks. (% af Sr): 10 %
- Repeterbarhed maks. (% af Sr): 5.0 %
- MTTF (40 °C): 335 a
- Aktiv flade, materiale: Rustfrit stål
- Tilspændingsmoment: 10 Nm ±10 %
- Størrelse: M12x1
- Fastgørelseslængde 41.00 mm
- Indbygning: Næsten plant
- Kontaktudgang: NPN sluttekontakt (NO)
- Kontaktstandsmærket: »Re …«
- Kabinetmateriale: Rustfrit stål
- EN 60068-2-27, stød: Halvsinus, 30 gn, 11 ms
- EN 60068-2-6, vibration: 55 Hz, amplitude 1 mm, 3x30 min.
- Kapslingsklasse:IP67
- Omgivelsestemperatur -25...70 °C.
- Tilsmudsningsgrad: 3
- Trykstyrke max. 80 bar
- Trykstyrke, bemærkning: Trykfast
- Produkttype
Induktiv sensor
- Type
BES02WF
- Min. driftsspænding
10.0 V
- Driftsspænding maks.
30.0 V
- Driftsspænding
10.0 - 30.0 V
- Udgange
NPN
- Koblingsafstand (max.)
4.9 mm
- Kontaktfrekvens
400 Hz
- Variant
Induktiv
- Tilslutning
M12
- Indbygningstype
næsten plant
- Størrelse
M12
- Materiale-egenskaber
rustfri
- Kabinetmateriale
Rustfrit stål
IP67
- Min. Temperatur
-25 °C
- Maks. temperatur
70 °C
- L
60.00 mm
- (Ø)
12 mm
- Dim.
(Ø x L) 12 mm x 60.00 mm
- Nominel spænding
24 V
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3417348 BALLUFF Induktiv sensor Induktiv BES02WF BES02WF M12 næsten plant NPN (Ø x L) 12 mm x 60.00 mm
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3417348 BALLUFF Induktiv sensor Induktiv BES02WF BES02WF M12 næsten plant NPN (Ø x L) 12 mm x 60.00 mm
Beskrivelse
Vores højt trykfaste induktive sensorer holder til et tryk på op til 500 bar. De er derfor perfekt egnede til positionsovervågning af din hydraulik, som for eksempel til kontrol med endestop på hydrauliske cylindre eller til overvågning af ventilpositioner. Mål=dia. 12 x 60 mm, konstruktion=M12x1, indbygning=næsten i niveau, rækkevidde=6 mm, kontaktudgang=NPN sluttekontakt (NO), koblingsfrekvens=400 Hz, husmateriale=rustfrit stål, aktiv flade, materiale=rustfrit stål, tilslutning=stikforbindelse, M12x1-stik, 4-polet, driftsspænding Ub=10...30 VDC, omgivelsestemperatur=-25...70 °C, beskyttelsesklasse=IP67, godkendelse/overensstemmelse=CEcULusEACWEEE
