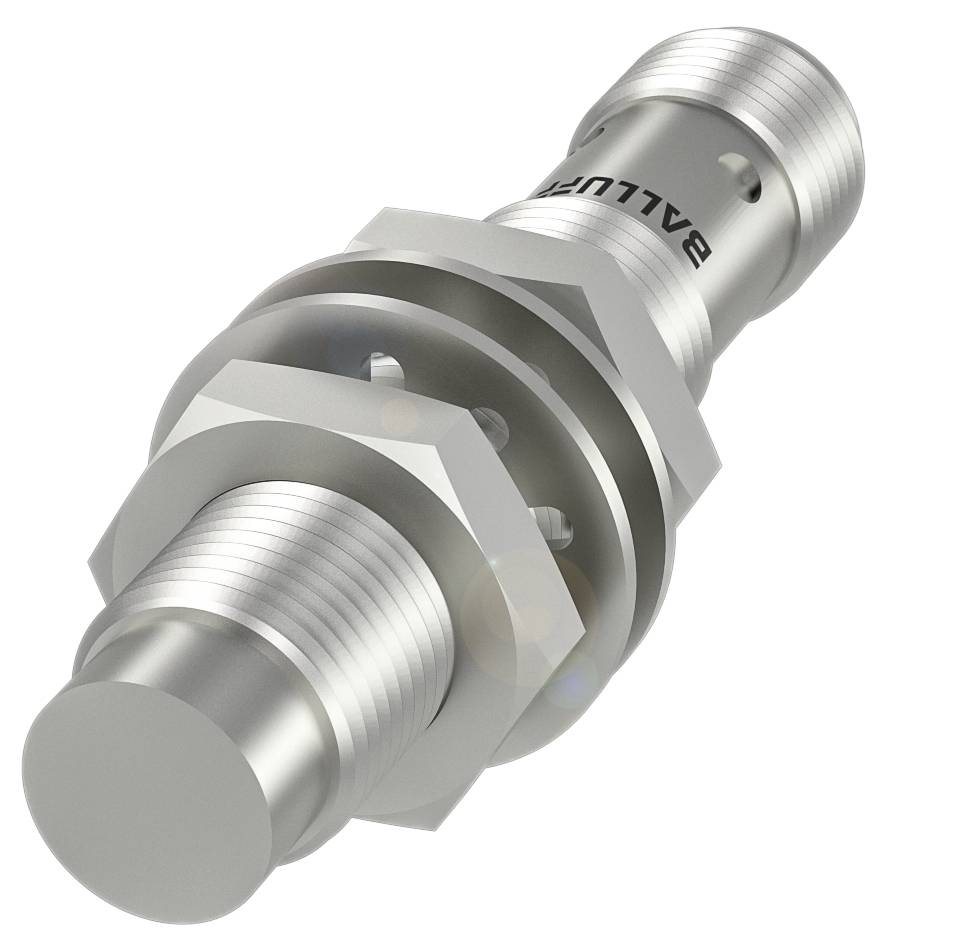

BALLUFF Induktiv sensor Induktiv BES02WE BES02WE Ikke i plan PNP (Ø x L) 12 mm x 60.00 mm Piece
EAN:
Fremstillingsnr.
Artikel nr.:
Emballage-type
Piece
Produkttype
Induktiv sensor
Driftsspænding maks.
30.0 V
Koblingsafstand (max.)
8.1 mm
Udgange
PNP
Datablad (PDF)
Højdepunkter og detaljer
Kapacitive - Nærhedsafbryder
- Mål: Dia. 12 x 60 mm
- Konstruktion: M12x1
- Montering: Ikke i niveau
- Rækkevidde: 10 mm
- Koblingsudgang: PNP sluttekontakt (NO)
Tekniske specifikationer
- Vigtigste kendetegn: Mål: Dia. 12 x 60 mm
- Aktiv flade, materiale: Rustfrit stål
- Tilslutning: Stik, M12x1-stik, 4-polet
- Konstruktion: M12x1
- Driftsspænding Ub: 10...30 VDC
- Trykstyrke max. 80 bar
- Montering: Ikke i niveau
- Kabinetmateriale: Rustfrit stål
- Rækkevidde: 10 mm
- Koblingsudgang: PNP sluttekontakt (NO)
- Skiftefrekvens 350 Hz
- Kapslingsklasse:IP67
- Omgivelsestemperatur -25...70 °C.
- Yderligere egenskaber:
- Mål: Dia. 12 x 60 mm
- Driftspændingsvisning: nej
- Funktionsvisning: Ja
- Udgangsmodstand Ra: 47.0 kOhm
- Driftsspænding UE DC: 24 V
- Nominel driftsstrøm IE: 200 mA
- Mærkeisolationsspænding UI: 75 V DC
- Dimensioneret kortslutningsstrøm: 100 A
- Standby-fortræk tv maks.: 10 ms
- Driftsspænding Ub: 10...30 VDC
- Anvendelseskategori: DC-13
- Mindste driftsstrøm i: 0 mA
- Belastningskapacitet maks. ved UE: 1 µF
- Tomgangsstrøm IO maks., dæmpet: 16 mA
- Tomgangsstrøm IO maks., uden dæmper: 9 mA
- Reststrøm lr max.: 100 µA
- Restripplespænding maks. (% af UE): 20 %
- Skiftefrekvens 350 Hz
- Spændingstilfælde statisk maks.: 2 V.
- Tilslutning: M12x1-stik, 4-polet, A-kodet
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Beskyttet mod ombytningsmulighed: Ja
- Sikret kontaktafstand Sa: 8.1 mm
- Hysterese H maks. (% af Sr): 15.0 %
- Nominel kontaktafstand Sn: 10 mm
- Realkoblingsafstand Sr: 10 mm
- Realkoblingsafstand Sr, tolerance: ±10 %
- Temperaturdrift maks. (% af Sr): 10 %
- Repeterbarhed maks. (% af Sr): 5.0 %
- MTTF (40 °C): 335 a
- Aktiv flade, materiale: Rustfrit stål
- Tilspændingsmoment: 10 Nm ±10 %
- Størrelse: M12x1
- Fastgørelseslængde 36.00 mm
- Montering: Ikke i niveau
- Koblingsudgang: PNP sluttekontakt (NO)
- Kontaktstandsmærket: »Re …«
- Kabinetmateriale: Rustfrit stål
- EN 60068-2-27, stød: Halvsinus, 30 gn, 11 ms
- EN 60068-2-6, vibration: 55 Hz, amplitude 1 mm, 3x30 min.
- Kapslingsklasse:IP67
- Omgivelsestemperatur -25...70 °C.
- Tilsmudsningsgrad: 3
- Trykstyrke max. 80 bar
- Trykstyrke, bemærkning: Trykfast
- Emballage-type
Piece
- Produkttype
Induktiv sensor
- Type
BES02WE
- Min. driftsspænding
10.0 V
- Driftsspænding maks.
30.0 V
- Driftsspænding
10.0 - 30.0 V
- Koblingsafstand (max.)
8.1 mm
- Udgange
PNP
- Kabinetmateriale
Rustfrit stål
- Variant
Induktiv
- Indbygningstype
Ikke i plan
- Tilslutning
M12
- Min. Temperatur
-25 °C
- Maks. temperatur
70 °C
IP67
- L
60.00 mm
- (Ø)
12 mm
- Dim.
(Ø x L) 12 mm x 60.00 mm
- Indhold
1 stk
- Nominel spænding
24 V
- Kontaktfrekvens
350 Hz
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3417324 BALLUFF Induktiv sensor Induktiv BES02WE BES02WE Ikke i plan PNP (Ø x L) 12 mm x 60.00 mm Piece
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3417324 BALLUFF Induktiv sensor Induktiv BES02WE BES02WE Ikke i plan PNP (Ø x L) 12 mm x 60.00 mm Piece
Beskrivelse
Vores højt trykfaste induktive sensorer holder til et tryk på op til 500 bar. De er derfor perfekt egnede til positionsovervågning af din hydraulik, som for eksempel til kontrol med endestop på hydrauliske cylindre eller til overvågning af ventilpositioner. Mål=dia. 12 x 60 mm, konstruktion=M12x1, indbygning=ikke i niveau, rækkevidde=10 mm, koblingsudgang=PNP sluttekontakt (NO), koblingsfrekvens=350 Hz, husmateriale=rustfrit stål, aktiv flade, materiale=rustfrit stål, tilslutning=stikforbindelse, M12x1-stik, 4-polet, driftsspænding Ub=10...30 VDC, omgivelsestemperatur=-25...70 °C, beskyttelsesklasse=IP67, godkendelse/overensstemmelse=CEcULusEACWEEE
