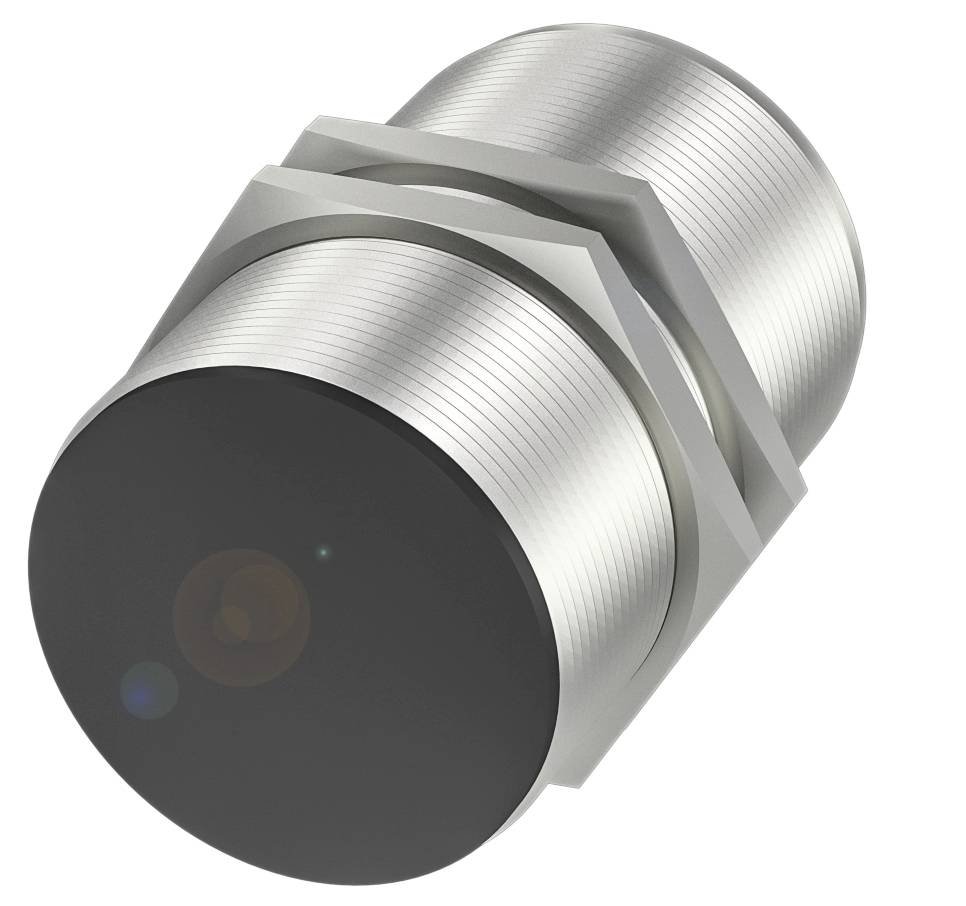

BALLUFF Induktiv sensor Induktiv BES02UN BES02UN næsten plant PNP (Ø x H) 40 mm x 82 m
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Induktiv sensor
Driftsspænding maks.
55.0 V
Udgange
PNP
Koblingsafstand (max.)
20 mm
Variant
Induktiv
Datablad (PDF)
Højdepunkter og detaljer
Baluff BES02UN induktiv nærhedssensor
- Mål: Dia. 40 x 82 mm
- Konstruktion PG36
- Indbygning: Næsten plant
- Rækkevidde: 25 mm
- Koblingsudgang: PNP sluttekontakt/brydekontakt (NO/NC)
Tekniske specifikationer
- Vigtigste kendetegn: Mål: Dia. 40 x 82 mm
- Aktiv flade, materiale: Plast
- Tilslutning: Stik, M12x1-stik, 4-polet
- Konstruktion PG36
- Driftsspænding Ub: 10...55 VDC
- Indbygning: Næsten plant
- Kabinetmateriale: Messing, forniklet
- Rækkevidde: 25 mm
- Koblingsudgang: PNP sluttekontakt/brydekontakt (NO/NC)
- Skiftefrekvens 100 Hz
- Kapslingsklasse:IP67
- Omgivelsestemperatur -20...70 °C.
- Yderligere egenskaber:
- Mål: Dia. 40 x 82 mm
- Driftspændingsvisning: nej
- Funktionsvisning: Ja
- Udgangsmodstand Ra: open collector
- Driftsspænding UE DC: 24 V
- Nominel driftsstrøm IE: 200 mA
- Mærkeisolationsspænding UI: 75 V DC
- Dimensioneret kortslutningsstrøm: 100 A
- Driftsspænding Ub: 10...55 VDC
- Anvendelseskategori: DC-13
- Mindste driftsstrøm i: 1 mA
- Belastningskapacitet maks. ved UE: 0.15 µF
- Tomgangsstrøm IO maks., dæmpet: 10 mA
- Tomgangsstrøm IO maks., uden dæmper: 10 mA
- Restripplespænding maks. (% af UE): 15 %
- Skiftefrekvens 100 Hz
- Spændingstilfælde statisk maks.: 2 V.
- Tilslutning: M12x1-stik, 4-polet, A-kodet
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Beskyttet mod ombytningsmulighed: Ja
- Sikret kontaktafstand Sa: 20 mm
- Hysterese H maks. (% af Sr): 15.0 %
- Nominel kontaktafstand Sn: 25 mm
- Realkoblingsafstand Sr: 25 mm
- Realkoblingsafstand Sr, tolerance: ±10 %
- Temperaturdrift maks. (% af Sr): 10 %
- Repeterbarhed maks. (% af Sr): 5.0 %
- Aktiv flade, materiale: Plast
- Tilspændingsmoment 40 Nm
- Størrelse: PG36
- Fastgørelseslængde 70.00 mm
- Indbygning: Næsten plant
- Koblingsudgang: PNP sluttekontakt/brydekontakt (NO/NC)
- Kabinetmateriale: Messing, forniklet
- EN 60068-2-27, stød: Halvsinus, 30 gn, 11 ms
- EN 60068-2-6, vibration: 55 Hz, amplitude 1 mm, 3x30 min.
- Kapslingsklasse:IP67
- Omgivelsestemperatur -20...70 °C.
- Tilsmudsningsgrad: 3
- Produkttype
Induktiv sensor
- Type
BES02UN
- Min. driftsspænding
10.0 V
- Driftsspænding maks.
55.0 V
- Driftsspænding
10.0 - 55.0 V
- Udgange
PNP
- Koblingsafstand (max.)
20 mm
- Kontaktfrekvens
100 Hz
- Variant
Induktiv
- Tilslutning
M12, 4-polet
- Indbygningstype
næsten plant
- Materiale-egenskaber
Forniklet
- Kabinetmateriale
Messing
- Kontakttype
1 PNP
IP67
- Min. Temperatur
-20 °C
- Maks. temperatur
70 °C
- L
82.00 mm
- H
82 m
- (Ø)
40 mm
- Dim.
(Ø x H) 40 mm x 82 m
- Nominel spænding
24 V
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3416050 BALLUFF Induktiv sensor Induktiv BES02UN BES02UN næsten plant PNP (Ø x H) 40 mm x 82 m
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3416050 BALLUFF Induktiv sensor Induktiv BES02UN BES02UN næsten plant PNP (Ø x H) 40 mm x 82 m
Beskrivelse
Vores induktive sensorer i standard-udførelse er ideal for objektregistrering i metal. De er sikret mod kortslutning og arbejder berøringsfrit, det vil sige, at de er slidfri og meget modstandsdygtige over for snavs. Følerne får du i udformninger fra dia. 3 mm til 80 × 80 mm tværledermål. De robuste og pålidelige induktive Global-sensorer giver dig særligt økonomiske løsninger. Vi kan på kort sigt levere den brede vifte af over 500 fordelagtige varianter i hele verden, også i store mængder. Mål=dia. 40 x 82 mm, konstruktion=M40x1,5, indbygning=i niveau, rækkevidde=25 mm, koblingsudgang=PNP sluttekontakt/brydekontakt (NO/NC), koblingsfrekvens=100 Hz, husmateriale=messing, overfladebeskyttelse=forniklet, aktiv flade, materiale=plast, tilslutning=stikforbindelse, M12x1-stik, 4-polet, driftsspænding Ub=10...55 VDC, omgivelsestemperatur=-25...70 °C, beskyttelsesklasse=IP67, godkendelse/overensstemmelse=CEEACWEEE
