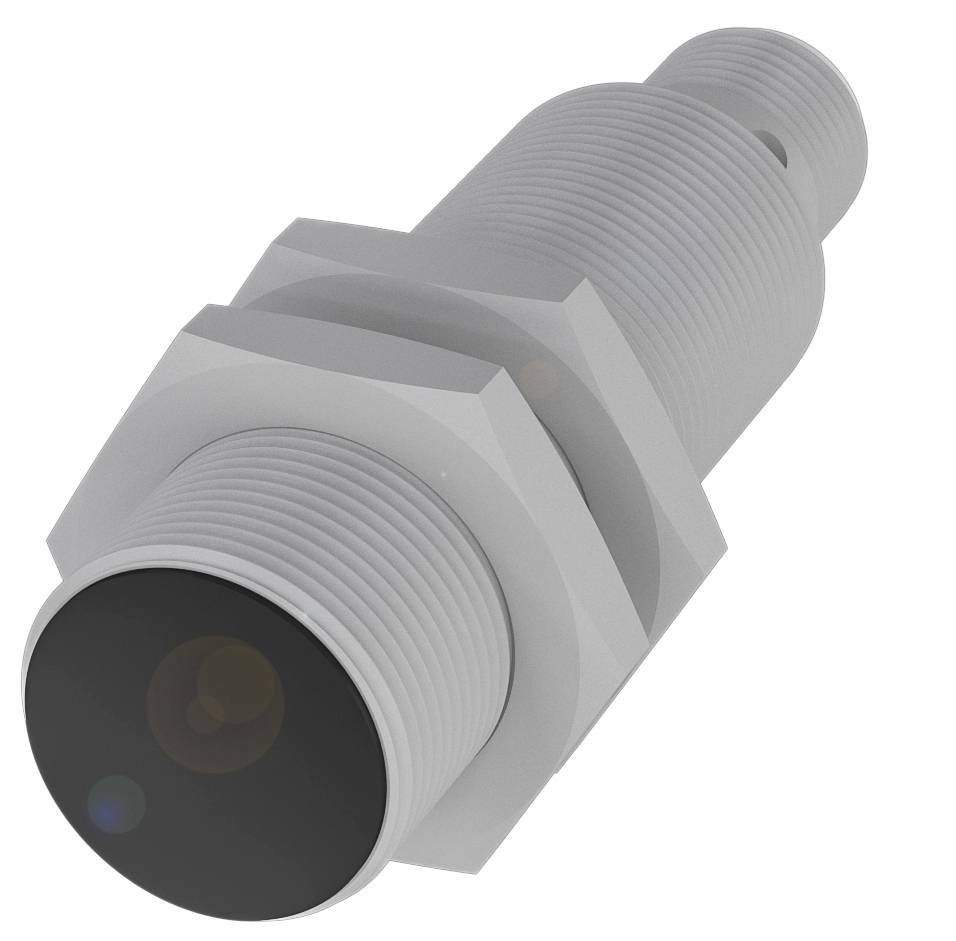

BALLUFF Induktiv sensor Induktiv BES02KE BES02KE M18 x 1 Flugter med PNP (Ø x L) 18 mm x 65.00 mm Piece
EAN:
Fremstillingsnr.
Artikel nr.:
Emballage-type
Piece
Produkttype
Induktiv sensor
Driftsspænding maks.
30.0 V
Udgange
PNP
Koblingsafstand (max.)
5.5 mm
Datablad (PDF)
Højdepunkter og detaljer
Kapacitive - Nærhedsafbryder
- Mål: Dia. 18 x 65 mm
- Konstruktion M18x1
- Flugtende indbygning
- Rækkevidde: Ca. 7 mm
- Koblingsudgang: PNP sluttekontakt (NO)
Tekniske specifikationer
- Vigtigste kendetegn: Mål: Dia. 18 x 65 mm
- Aktiv flade, materiale: Keramisk belagt
- Tilslutning: Stik, M12x1-stik, 4-polet
- Konstruktion M18x1
- Driftsspænding Ub: 10...30 VDC
- Flugtende indbygning
- Kabinetmateriale: Messing, belagt, PTFE
- Magnetfeltssikker: Magnetfeltssikker (AC/DC)
- Rækkevidde: Ca. 7 mm
- Koblingsudgang: PNP sluttekontakt (NO)
- Skiftefrekvens 50 Hz
- Kapslingsklasse:IP67
- Omgivelsestemperatur 5...60 °C.
- Yderligere egenskaber: Svedbestandig
- Yderligere egenskaber:
- Mål: Dia. 18 x 65 mm
- Driftspændingsvisning: nej
- Funktionsvisning: Ja
- Udgangsmodstand Ra: 33.0 kOhm + D.
- Driftsspænding UE DC: 24 V
- Nominel driftsstrøm IE: 200 mA
- Mærkeisolationsspænding UI: 250 V AC
- Dimensioneret kortslutningsstrøm: 100 A
- Standby-fortræk tv maks.: 15 ms
- Driftsspænding Ub: 10...30 VDC
- Anvendelseskategori: DC-13
- Mindste driftsstrøm i: 0 mA
- Belastningskapacitet maks. ved UE: 0.5 µF
- Tomgangsstrøm IO maks., dæmpet: 9 mA
- Tomgangsstrøm IO maks., uden dæmper: 6 mA
- Reststrøm lr max.: 20 µA
- Restripplespænding maks. (% af UE): 10 %
- Skiftefrekvens 50 Hz
- Beskyttelsesklasse: II
- Spændingstilfælde statisk maks.: 2.5 V.
- Tilslutning: M12x1-stik, 4-polet, A-kodet
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Beskyttet mod ombytningsmulighed: Ja
- Sikret kontaktafstand Sa: 5.5 mm
- Hysterese H maks. (% af Sr): 20.0 %
- Nominel kontaktafstand Sn: 7 mm
- Realkoblingsafstand Sr: 7 mm
- Realkoblingsafstand Sr, tolerance: ±10 %
- Temperaturdrift maks. (% af Sr): 15 %
- Repeterbarhed maks. (% af Sr): 5.0 %
- Aktiv flade, materiale: Keramisk belagt
- Tilspændingsmoment 12 Nm
- Størrelse M18x1
- Indbygning: Kan indbygges i niveau
- Koblingsudgang: PNP sluttekontakt (NO)
- Kontaktstandsmærket: »Re …«
- Kabinetmateriale: Messing, belagt, PTFE
- EN 60068-2-27, stød: Halvsinus, 30 gn, 11 ms
- EN 60068-2-6, vibration: 55 Hz, amplitude 1 mm, 3x30 min.
- Kapslingsklasse:IP67
- Omgivelsestemperatur 5...60 °C.
- Tilsmudsningsgrad: 3
- Yderligere egenskaber: Svedbestandig
- Magnetfeltstyrke, fejlfelt 100 kA/m
- Afvigelse fra basistypen: Keramisk belægning
- Magnetfeltssikker: Magnetfeltssikker (AC/DC)
- Emballage-type
Piece
- Produkttype
Induktiv sensor
- Type
BES02KE
- Min. driftsspænding
10.0 V
- Driftsspænding maks.
30.0 V
- Driftsspænding
10.0 - 30.0 V
- Udgange
PNP
- Koblingsafstand (max.)
5.5 mm
- Kontaktfrekvens
50 Hz
- Variant
Induktiv
- Tilslutning
M18
- Indbygningstype
Flugter med
- Størrelse
M18 x 1
- Kabinetmateriale
Messing
- Kontakttype
1 x sluttekontakt
IP67
- Min. Temperatur
5 °C
- Maks. temperatur
60 °C
- L
65.00 mm
- (Ø)
18 mm
- Dim.
(Ø x L) 18 mm x 65.00 mm
- Nominel spænding
24 V
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3417097 BALLUFF Induktiv sensor Induktiv BES02KE BES02KE M18 x 1 Flugter med PNP (Ø x L) 18 mm x 65.00 mm Piece
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3417097 BALLUFF Induktiv sensor Induktiv BES02KE BES02KE M18 x 1 Flugter med PNP (Ø x L) 18 mm x 65.00 mm Piece
Beskrivelse
Med ekstra keramisk belægning er disse sensorer bestandige mod metalstænk, slagger samt forbrændingsrester. Og gør det bedste præcisionsarbejde i alle anvendelsesområder. Mål=dia. 18 x 65 mm, konstruktion=M18x1, indbygning=i niveau, rækkevidde=7 mm, koblingsudgang=PNP sluttekontakt (NO), koblingsfrekvens=50 Hz, husmateriale=messing, overfladebeskyttelse=belagt, PTFE, tilslutning=stikforbindelse, M12x1-stik, 4-polet, driftsspænding Ub=10...30 VDC, omgivelsestemperatur=5...60 °C, magnetfeltsfast=magnetfeltssikker (AC/DC), beskyttelsesklasse=IP67, godkendelse/overensstemmelse=CEcULusEACWEEE, yderligere egenskaber=svedbestandig
