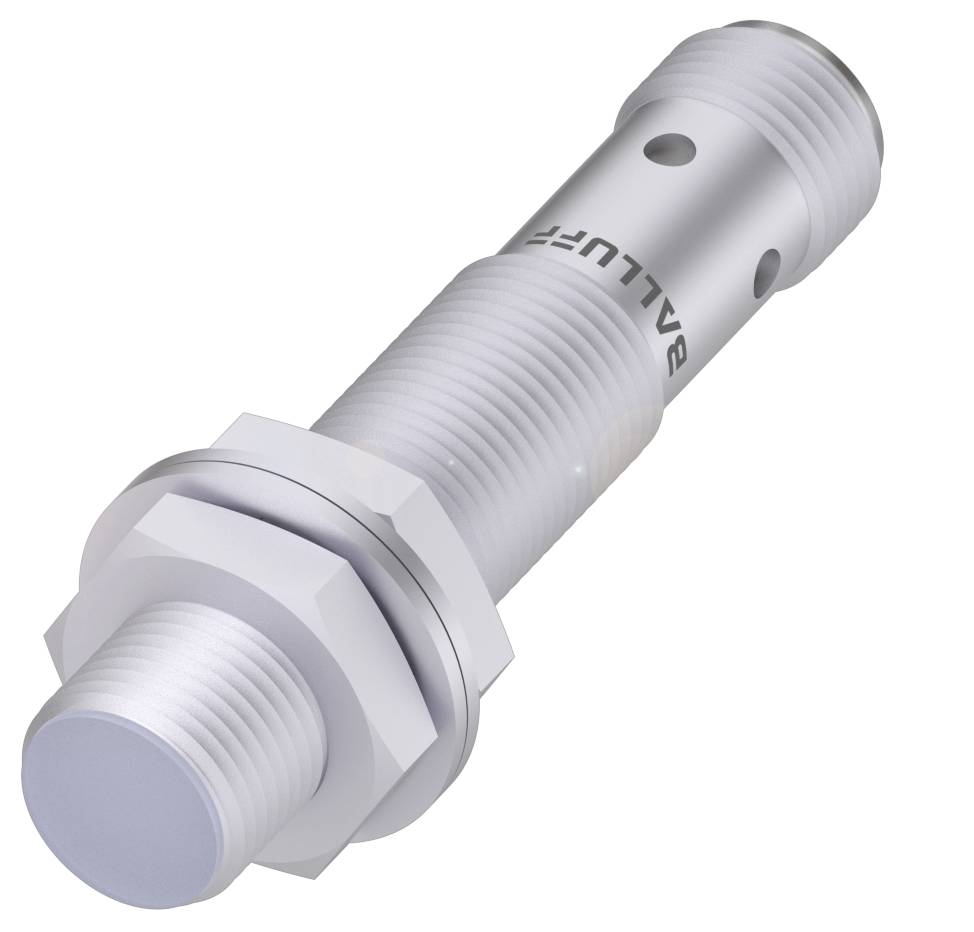

BALLUFF Induktiv sensor Induktiv BES02J6 BES02J6 M12 Flugter med PNP (Ø x L) 12 mm x 61.00 mm Piece
EAN:
Fremstillingsnr.
Artikel nr.:
Emballage-type
Piece
Produkttype
Induktiv sensor
Driftsspænding maks.
30.0 V
Kontakttype
1 x sluttekontakt
Koblingsafstand (max.)
1.6 mm
Datablad (PDF)
Højdepunkter og detaljer
Kapacitive - Nærhedsafbryder
- Mål: Dia. 12 x 61 mm
- Konstruktion: M12x1
- Flugtende indbygning
- Rækkevidde: Ca. 2 mm
- Koblingsudgang: PNP sluttekontakt (NO)
Tekniske specifikationer
- Vigtigste kendetegn: Mål: Dia. 12 x 61 mm
- Aktivt areal, materiale: LCP
- Tilslutning: Stik, M12x1-stik, 4-polet
- Konstruktion: M12x1
- Driftsspænding Ub: 10...30 VDC
- Flugtende indbygning
- Kabinetmateriale: Messing, belagt, PTFE
- Magnetfeltssikker: Magnetfeltssikker (AC/DC)
- Rækkevidde: Ca. 2 mm
- Koblingsudgang: PNP sluttekontakt (NO)
- Skiftefrekvens 1000 Hz
- Kapslingsklasse:IP67
- Omgivelsestemperatur -25...70 °C.
- Yderligere egenskaber:
- Mål: Dia. 12 x 61 mm
- Driftspændingsvisning: nej
- Funktionsvisning: Ja
- Udgangsmodstand Ra: 33.0 kOhm + D.
- Driftsspænding UE DC: 24 V
- Nominel driftsstrøm IE: 200 mA
- Mærkeisolationsspænding UI: 250 V AC
- Dimensioneret kortslutningsstrøm: 100 A
- Standby-fortræk tv maks.: 60 ms
- Driftsspænding Ub: 10...30 VDC
- Anvendelseskategori: DC-13
- Mindste driftsstrøm i: 0 mA
- Belastningskapacitet maks. ved UE: 1 µF
- Tomgangsstrøm IO maks., dæmpet: 20 mA
- Tomgangsstrøm IO maks., uden dæmper: 15 mA
- Reststrøm lr max.: 80 µA
- Restripplespænding maks. (% af UE): 10 %
- Skiftefrekvens 1000 Hz
- Beskyttelsesklasse: II
- Spændingstilfælde statisk maks.: 2.5 V.
- Tilslutning: M12x1-stik, 4-polet, A-kodet
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Beskyttet mod ombytningsmulighed: Ja
- Sikret kontaktafstand Sa: 1.6 mm
- Hysterese H maks. (% af Sr): 15.0 %
- Nominel koblingsafstand Sn: 2 mm
- Realkoblingsafstand Sr: 2 mm
- Realkoblingsafstand Sr, tolerance: ±10 %
- Temperaturdrift maks. (% af Sr): 10 %
- Repeterbarhed maks. (% af Sr): 5.0 %
- MTTF (40 °C): 740 a
- Aktivt areal, materiale: LCP
- Mekaniske kendetegn for kabinetmateriale: Messing, belagt, PTFE
- Tilspændingsmoment 10 Nm
- Størrelse: M12x1
- Fastgørelseslængde 40.00 mm
- Indbygning: Kan indbygges i niveau
- Koblingsudgang: PNP sluttekontakt (NO)
- Magnetfeltstyrke, fejlfelt 100 kA/m
- Emballage-type
Piece
- Produkttype
Induktiv sensor
- Type
BES02J6
- Min. driftsspænding
10.0 V
- Driftsspænding maks.
30.0 V
- Driftsspænding
10.0 - 30.0 V
- Kontakttype
1 x sluttekontakt
- Koblingsafstand (max.)
1.6 mm
- Udgange
PNP
- Kabinetmateriale
Messing
- Variant
Induktiv
- Indbygningstype
Flugter med
- Størrelse
M12
- Tilslutning
M12
- Min. Temperatur
-25 °C
- Maks. temperatur
70 °C
IP67
- L
61.00 mm
- (Ø)
12 mm
- Dim.
(Ø x L) 12 mm x 61.00 mm
- Indhold
1 stk
- Nominel spænding
24 V
- Kontaktfrekvens
1000 Hz
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3416768 BALLUFF Induktiv sensor Induktiv BES02J6 BES02J6 M12 Flugter med PNP (Ø x L) 12 mm x 61.00 mm Piece
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3416768 BALLUFF Induktiv sensor Induktiv BES02J6 BES02J6 M12 Flugter med PNP (Ø x L) 12 mm x 61.00 mm Piece
Beskrivelse
Til brug i kraftige elektromagnetiske felter som for eksempel i svejseanlæg og induktionshærdning er vores magnetfeltfaste induktive sensorer ideelle. ideal. De er ufølsomme over for magnetfelter, der opstår ved elektriske svejsestrømme op til 25 kA. Mål=dia. 12 x 61 mm, konstruktion=M12x1, indbygning=i niveau, rækkevidde=2 mm, koblingsudgang=PNP sluttekontakt (NO), koblingsfrekvens=1000 Hz, husmateriale=messing, overfladebeskyttelse=belagt, PTFE, aktiv flade, materiale=LCP, tilslutning=stikforbindelse, M12x1-stik, 4-polet, driftsspænding Ub=10...30 VDC, omgivelsestemperatur=-25...70 °C, Magnetfeltssikker = magnetfeltssikker (AC/DC), beskyttelsesklasse=IP67, godkendelse/konformitet=CEcULusEACWEEE
