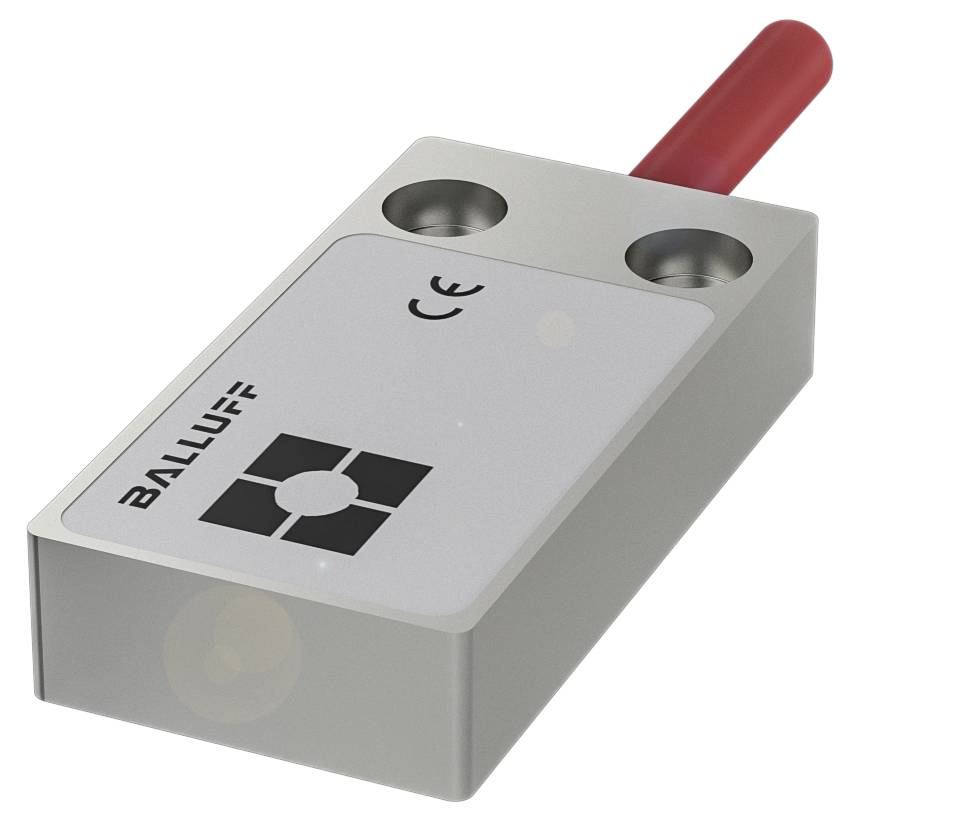

BALLUFF Induktiv sensor Induktiv BES02J1 BES02J1 Flugter med PNP (Ø x H) 3 m x 25.00 mm
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Induktiv sensor
Driftsspænding maks.
26.4 V
Kontakttype
1 x sluttekontakt
Koblingsafstand (max.)
4 mm
Udgange
PNP
Datablad (PDF)
Højdepunkter og detaljer
Kapacitive - Nærhedsafbryder
- Mål 50 x 25 x 10 mm
- Konstruktion 50x25x10
- Flugtende indbygning
- Rækkevidde: ca. 5 mm
- Koblingsudgang: PNP sluttekontakt (NO)
Tekniske specifikationer
- Vigtigste kendetegn:Mål: 50 x 25 x 10 mm
- Aktiv flade, materiale: PBT
- Tilslutning: Kabel, 5.00 m, silikone
- Konstruktion 50x25x10
- Driftsspænding Ub: 21.6...26.4 VDC
- Flugtende indbygning
- Kabinetmateriale: Aluminium
- Rækkevidde: ca. 5 mm
- Koblingsudgang: PNP sluttekontakt (NO)
- Skiftefrekvens 500 Hz
- Beskyttelsesklasse: IP65, IP60 på kabeludgang
- Omgivelsestemperatur -25...100 °C.
- Yderligere egenskaber:
- Mål 50 x 25 x 10 mm
- Driftspændingsvisning: nej
- Funktionsvisning: nej
- Udgangsmodstand Ra: 4.7 kOhm + D.
- Driftsspænding UE DC: 24 V
- Nominel driftsstrøm IE: 25 mA
- Mærkeisolationsspænding UI: 75 V DC
- Dimensioneret kortslutningsstrøm: 100 A
- Standby-fortræk tv maks.: 10 ms
- Driftsspænding Ub: 21.6...26.4 VDC
- Anvendelseskategori: DC-13
- Mindste driftsstrøm i: 0 mA
- Belastningskapacitet maks. ved UE: 0.15 µF
- Tomgangsstrøm IO maks., dæmpet: 25 mA
- Tomgangsstrøm IO maks., uden dæmper: 8 mA
- Reststrøm lr max.: 80 µA
- Restripplespænding maks. (% af UE): 15 %
- Skiftefrekvens 500 Hz
- Spændingstilfælde statisk maks.: 1.5 V.
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Beskyttet mod ombytningsmulighed: Ja
- Sikret kontaktafstand Sa: 4 mm
- Hysterese H maks. (% af Sr): 15.0 %
- Nominel kontaktafstand Sn: 5 mm
- Realkoblingsafstand Sr: 5 mm
- Realkoblingsafstand Sr, tolerance: ±10 %
- Temperaturdrift maks. (% af Sr): 10 %
- Repeterbarhed maks. (% af Sr): 5.0 %
- MTTF (40 °C): 930 a
- Aktiv flade, materiale: PBT
- Størrelse 50x25x10
- Indbygning: Kan indbygges i niveau
- Koblingsudgang: PNP sluttekontakt (NO)
- Tilslutningstype: Kabel, 5.00 m, silikone
- Kabeldiameter D: 7.00 mm
- Kabellængde L 5 m.
- Kabinetmateriale: Aluminium
- Kappemateriale: Silikone
- EN 60068-2-27, stød: Halvsinus, 30 gn, 11 ms
- EN 60068-2-6, vibration: 55 Hz, amplitude 1 mm, 3x30 min.
- Beskyttelsesklasse: IP65, IP60 på kabeludgang
- Omgivelsestemperatur -25...100 °C.
- Tilsmudsningsgrad: 3
- Antal ledere: 3
- Ledertværsnit: 0.75 mm²
- Afvigelse fra basistype: TA
- Produkttype
Induktiv sensor
- Type
BES02J1
- Min. driftsspænding
21.6 V
- Driftsspænding maks.
26.4 V
- Driftsspænding
21.6 - 26.4 V
- Kontakttype
1 x sluttekontakt
- Koblingsafstand (max.)
4 mm
- Udgange
PNP
- Kabinetmateriale
Aluminium
- Variant
Induktiv
- Indbygningstype
Flugter med
- Tilslutning
Kabel
- Kabellængde
5.00 m
- Min. Temperatur
-25 °C
- Maks. temperatur
100 °C
IP65
- L
10.00 mm
- Bredde
50.00 mm
- H
25.00 mm
- (Ø)
3 m
- Dim.
(Ø x H) 3 m x 25.00 mm
- Indhold
1 stk
- Nominel spænding
24 V
- Kontaktfrekvens
500 Hz
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3417003 BALLUFF Induktiv sensor Induktiv BES02J1 BES02J1 Flugter med PNP (Ø x H) 3 m x 25.00 mm
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3417003 BALLUFF Induktiv sensor Induktiv BES02J1 BES02J1 Flugter med PNP (Ø x H) 3 m x 25.00 mm
Beskrivelse
Vores induktive sensorer i standard-udførelse er ideal for objektregistrering i metal. De er sikret mod kortslutning og arbejder berøringsfrit, det vil sige, at de er slidfri og meget modstandsdygtige over for snavs. Følerne får du i udformninger fra dia. 3 mm til 80 × 80 mm tværledermål. De robuste og pålidelige induktive Global-sensorer giver dig særligt økonomiske løsninger. Vi kan på kort sigt levere den brede vifte af over 500 fordelagtige varianter i hele verden, også i store mængder. Induktiv sensor, 50 x 25 x 10 mm, kabel, sluttekontakt (NO), nominel afbryderafstand Sn=5 mm, i niveau, Kabinetmateriale=aluminium, aktiv flade, materiale=PBT
