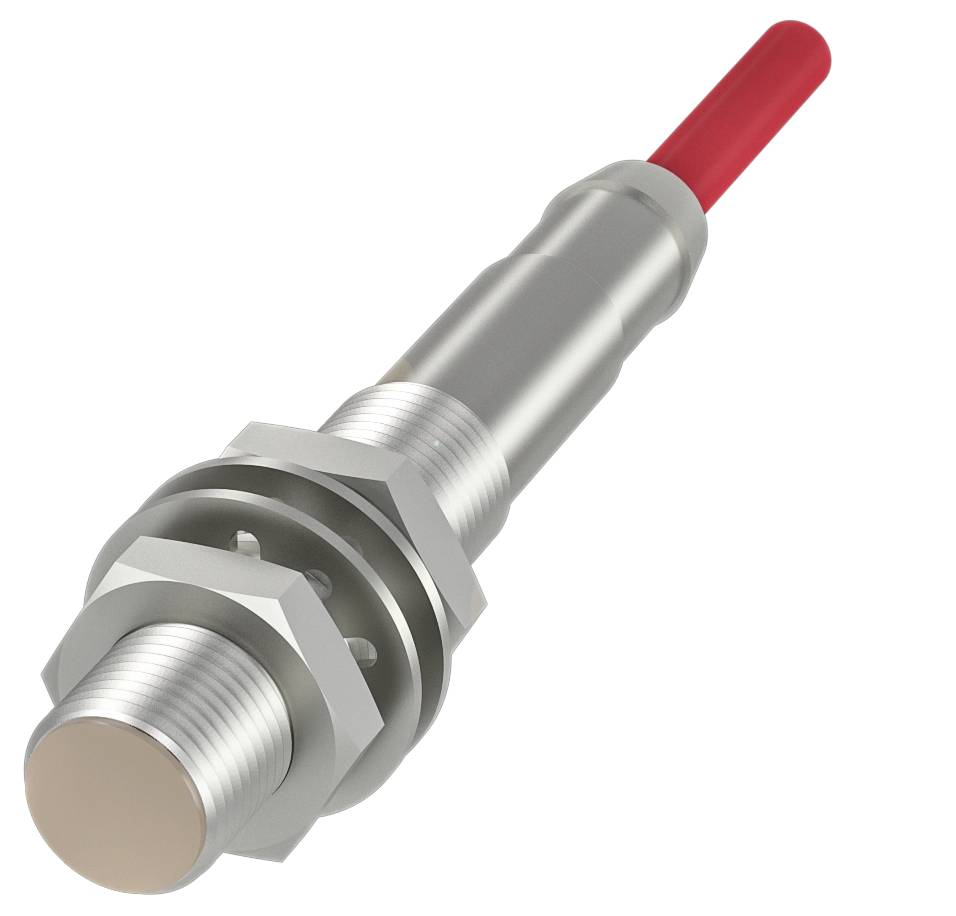

BALLUFF Induktiv sensor Induktiv BES02HW BES02HW M12 Flugter med PNP (Ø x L) 12 mm x 75.00 mm
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Induktiv sensor
Driftsspænding maks.
30.0 V
Udgange
PNP
Koblingsafstand (max.)
1.6 mm
Variant
Induktiv
Datablad (PDF)
Højdepunkter og detaljer
Kapacitive - Nærhedsafbryder
- Mål: Dia. 12 x 75 mm
- Konstruktion: M12x1
- Flugtende indbygning
- Rækkevidde: Ca. 2 mm
- Koblingsudgang: PNP sluttekontakt (NO)
Tekniske specifikationer
- Vigtigste kendetegn: Mål: Dia. 12 x 75 mm
- Aktiv flade, materiale: PEEK
- Tilslutning: Kabel, 5.00 m, silikone
- Konstruktion: M12x1
- Driftsspænding Ub: 10...30 VDC
- Flugtende indbygning
- Kabinetmateriale: Messing, forniklet
- Rækkevidde: Ca. 2 mm
- Koblingsudgang: PNP sluttekontakt (NO)
- Skiftefrekvens 1000 Hz
- Beskyttelsesklasse: IP68
- Omgivelsestemperatur -25...120 °C.
- Yderligere egenskaber:
- Mål: Dia. 12 x 75 mm
- Driftspændingsvisning: nej
- Funktionsvisning: nej
- Udgangsmodstand Ra: 2.2 kOhm + D.
- Driftsspænding UE DC: 24 V
- Nominel driftsstrøm IE: 200 mA
- Mærkeisolationsspænding UI: 75 V DC
- Dimensioneret kortslutningsstrøm: 100 A
- Standby-fortræk tv maks.: 10 ms
- Driftsspænding Ub: 10...30 VDC
- Anvendelseskategori: DC-13
- Mindste driftsstrøm i: 0 mA
- Belastningskapacitet maks. ved UE: 1 µF
- Tomgangsstrøm IO maks., dæmpet: 25 mA
- Tomgangsstrøm IO maks., uden dæmper: 12 mA
- Reststrøm lr max.: 80 µA
- Restripplespænding maks. (% af UE): 15 %
- Skiftefrekvens 1000 Hz
- Spændingstilfælde statisk maks.: 1.8 V.
- Kortslutningsbeskyttelse: nej
- Polaritetsbeskyttelse: Ja
- Beskyttet mod ombytningsmulighed: nej
- Sikret kontaktafstand Sa: 1.6 mm
- Hysterese H maks. (% af Sr): 15.0 %
- Nominel koblingsafstand Sn: 2 mm
- Realkoblingsafstand Sr: 2 mm
- Realkoblingsafstand Sr, tolerance: ±10 %
- Temperaturdrift maks. (% af Sr): 10 %
- Repeterbarhed maks. (% af Sr): 5.0 %
- MTTF (40 °C): 595 a
- Aktiv flade, materiale: PEEK
- Tilspændingsmoment 10 Nm
- Størrelse: M12x1
- Fastgørelseslængde 40.50 mm
- Indbygning: Kan indbygges i niveau
- Koblingsudgang: PNP sluttekontakt (NO)
- Tilslutningstype: Kabel, 5.00 m, silikone
- Kabeldiameter D: 6.70 mm
- Kabellængde L 5 m.
- Kabinetmateriale: Messing, forniklet
- Kappemateriale: Silikone
- EN 60068-2-27, stød: Halvsinus, 30 gn, 11 ms
- EN 60068-2-6, vibration: 55 Hz, amplitude 1 mm, 3x30 min.
- Kapslingsklasse: IP68, IP60 på kabeludgang
- Omgivelsestemperatur -25...120 °C.
- Tilsmudsningsgrad: 3
- Antal ledere: 3
- Ledertværsnit: 0.50 mm²
- Afvigelse fra basistype: KA, aktiv fl. PAI, tryf, ta
- Produkttype
Induktiv sensor
- Type
BES02HW
- Min. driftsspænding
10.0 V
- Driftsspænding maks.
30.0 V
- Driftsspænding
10.0 - 30.0 V
- Udgange
PNP
- Kabellængde
5.00 m
- Koblingsafstand (max.)
1.6 mm
- Kontaktfrekvens
1000 Hz
- Variant
Induktiv
- Tilslutning
M12
- Indbygningstype
Flugter med
- Størrelse
M12
- Materiale-egenskaber
Forniklet
- Kabinetmateriale
Messing
IP68
- Min. Temperatur
-25 °C
- Maks. temperatur
120 °C
- L
75.00 mm
- (Ø)
12 mm
- Dim.
(Ø x L) 12 mm x 75.00 mm
- Nominel spænding
24 V
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3417005 BALLUFF Induktiv sensor Induktiv BES02HW BES02HW M12 Flugter med PNP (Ø x L) 12 mm x 75.00 mm
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3417005 BALLUFF Induktiv sensor Induktiv BES02HW BES02HW M12 Flugter med PNP (Ø x L) 12 mm x 75.00 mm
Beskrivelse
Vores temperaturfaste sensorer er konstrueret til temperaturer op til 230 °C: Både hus- og kabelkonstruktionen er optimeret til høje temperaturer. Elektronikken er komplet integreret. Nogle varianter er også tilgængelige som højtrykssensorer, hvilket gør was endnu mere fleksibel. Induktiv sensor, dia. 12 x 75 mm, kabel, sluttekontakt (NO), nominel koblingsafstand Sn=2 mm, i niveau, Kabinetmateriale=messing, aktiv flade, materiale=PEEK
