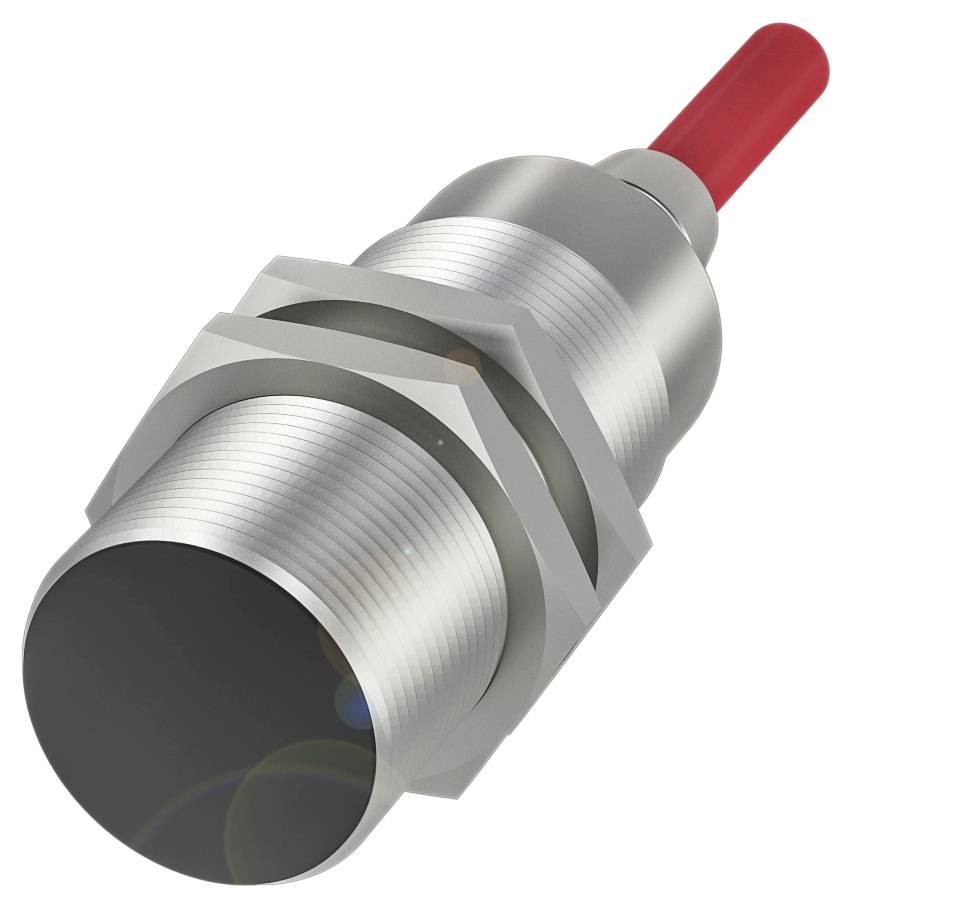

BALLUFF Induktiv sensor Induktiv BES02HC BES02HC M30 Flugter med NPN (Ø x H) 30 mm x 87 m
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Induktiv sensor
Driftsspænding maks.
30.0 V
Udgange
NPN
Koblingsafstand (max.)
8 mm
Variant
Induktiv
Datablad (PDF)
Højdepunkter og detaljer
Kapacitive - Nærhedsafbryder
- Mål: Dia. 30 x 87 mm
- Konstruktion M30x1,5
- Flugtende indbygning
- Rækkevidde: 10 mm
- Kontaktudgang: NPN sluttekontakt/brydekontakt (NO/NC)
Tekniske specifikationer
- Vigtigste kendetegn: Mål: Dia. 30 x 87 mm
- Aktiv flade, materiale: PBT
- Tilslutning: Kabel, 9.00 m, silikone
- Konstruktion M30x1,5
- Driftsspænding Ub: 10...30 VDC
- Flugtende indbygning
- Kabinetmateriale: Messing, forniklet
- Rækkevidde: 10 mm
- Kontaktudgang: NPN sluttekontakt/brydekontakt (NO/NC)
- Skiftefrekvens 200 Hz
- Kapslingsklasse:IP67
- Omgivelsestemperatur -25...120 °C.
- Yderligere egenskaber:
- Mål: Dia. 30 x 87 mm
- Driftspændingsvisning: nej
- Funktionsvisning: nej
- Udgangsmodstand Ra: 4.7 kOhm + D/4.7 kOhm + D.
- Driftsspænding UE DC: 24 V
- Nominel driftsstrøm IE: 400 mA
- Mærkeisolationsspænding UI: 75 V DC
- Dimensioneret kortslutningsstrøm: 100 A
- Standby-fortræk tv maks.: 10 ms
- Driftsspænding Ub: 10...30 VDC
- Anvendelseskategori: DC-13
- Mindste driftsstrøm i: 0 mA
- Belastningskapacitet maks. ved UE: 0.15 µF
- Tomgangsstrøm IO maks., dæmpet: 20 mA
- Tomgangsstrøm IO maks., uden dæmper: 20 mA
- Reststrøm lr max.: 80 µA
- Restripplespænding maks. (% af UE): 15 %
- Skiftefrekvens 200 Hz
- Spændingstilfælde statisk maks.: 1.5 V.
- Kortslutningsbeskyttelse: nej
- Polaritetsbeskyttelse: Ja
- Beskyttet mod ombytningsmulighed: Ja
- Sikret kontaktafstand Sa: 8 mm
- Hysterese H maks. (% af Sr): 15.0 %
- Nominel kontaktafstand Sn: 10 mm
- Realkoblingsafstand Sr: 10 mm
- Realkoblingsafstand Sr, tolerance: ±10 %
- Temperaturdrift maks. (% af Sr): 10 %
- Repeterbarhed maks. (% af Sr): 5.0 %
- MTTF (40 °C): 400 a
- Aktiv flade, materiale: PBT
- Tilspændingsmoment 70 Nm
- Størrelse M30x1,5
- Fastgørelseslængde 55.00 mm
- Indbygning: Kan indbygges i niveau
- Kontaktudgang: NPN sluttekontakt/brydekontakt (NO/NC)
- Tilslutningstype: Kabel, 9.00 m, silikone
- Kabeldiameter D: 8.00 mm
- Kabellængde L 9 m.
- Kabinetmateriale: Messing, forniklet
- Kappemateriale: Silikone
- EN 60068-2-27, stød: Halvsinus, 30 gn, 11 ms
- EN 60068-2-6, vibration: 55 Hz, amplitude 1 mm, 3x30 min.
- Beskyttelsesklasse: IP67, IP60 på kabeludgang
- Omgivelsestemperatur -25...120 °C.
- Tilsmudsningsgrad: 3
- Antal ledere: 4
- Ledertværsnit: 0.75 mm²
- Afvigelse fra basistype: TA, kabel
- Produkttype
Induktiv sensor
- Type
BES02HC
- Min. driftsspænding
10.0 V
- Driftsspænding maks.
30.0 V
- Driftsspænding
10.0 - 30.0 V
- Udgange
NPN
- Kabellængde
9.00 m
- Koblingsafstand (max.)
8 mm
- Kontaktfrekvens
200 Hz
- Variant
Induktiv
- Tilslutning
Kabel
- Indbygningstype
Flugter med
- Størrelse
M30
- Materiale-egenskaber
Forniklet
- Kabinetmateriale
Messing
- Kontakttype
Antivalent
IP67
- Min. Temperatur
-25 °C
- Maks. temperatur
120 °C
- L
87.00 mm
- H
87 m
- (Ø)
30 mm
- Dim.
(Ø x H) 30 mm x 87 m
- Nominel spænding
24 V
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3416928 BALLUFF Induktiv sensor Induktiv BES02HC BES02HC M30 Flugter med NPN (Ø x H) 30 mm x 87 m
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3416928 BALLUFF Induktiv sensor Induktiv BES02HC BES02HC M30 Flugter med NPN (Ø x H) 30 mm x 87 m
Beskrivelse
Vores temperaturfaste induktive sensorer BES klarer ultrahøje temperaturer op til 230 °C. Afhængigt af varianten er kabelkonstruktionen udover kabinettet også designet til højere temperaturer. Din elektronik er fuldstændig integreret eller kan nemt forbindes med passende tilbehør. Med forskellige udformninger kan du nemt integrere vores ultrahøjtemperaturfaste induktive sensorer i forskellige situationer og således også løse pladsbegrænsninger optimalt. Nogle varianter findes desuden også som højtrykssensorer. Det udvider anvendelsesspektret ganske betragteligt. Mål = dia. 30 x 87 mm, konstruktion = M30x1,5, indbygning = i niveau, rækkevidde = 10 mm, kontaktudgang = NPN sluttekontakt/brydekontakt (NO/NC), koblingsfrekvens = 200 Hz, husmateriale = messing, forniklet, aktiv flade, materiale = PBT, tilslutning = kabel, 2.00 m, silikone, driftsspænding Ub = 10...30 VDC, omgivelsestemperatur = -25...120 °C, beskyttelsesklasse = IP67, godkendelse/overensstemmelse = CE CE, UKCA, Wee
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
