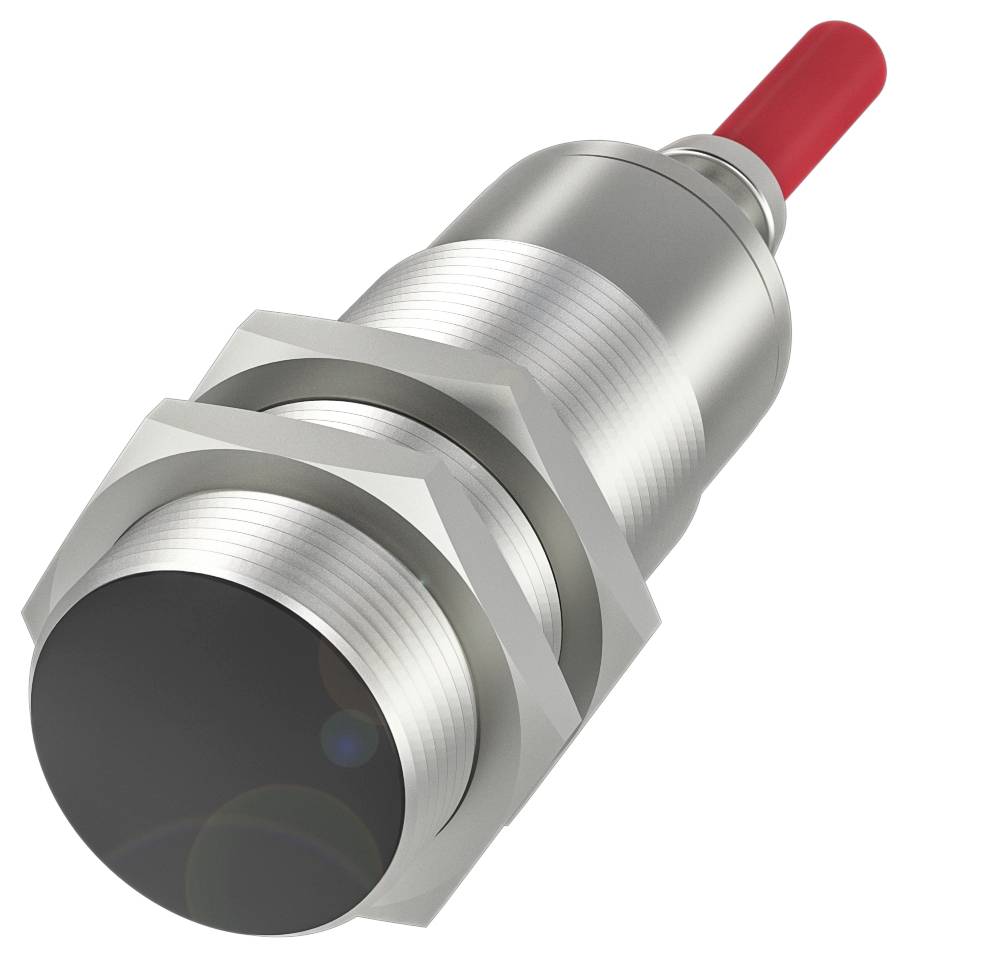

BALLUFF Induktiv sensor Induktiv BES02H7 BES02H7 M30 Flugter med PNP (Ø x H) 30 mm x 91.5 m
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Induktiv sensor
Driftsspænding maks.
30.0 V
Kontakttype
1 PNP
Koblingsafstand (max.)
8 mm
Udgange
PNP
Datablad (PDF)
Højdepunkter og detaljer
Kapacitive - Nærhedsafbryder
- Mål: Dia. 30 x 91.5 mm
- Konstruktion M30x1,5
- Flugtende indbygning
- Rækkevidde: 10 mm
- Koblingsudgang: PNP sluttekontakt/brydekontakt (NO/NC)
Tekniske specifikationer
- Vigtigste kendetegn: Mål: Dia. 30 x 91.5 mm
- Aktiv flade, materiale: PBT
- Tilslutning: Kabel, 5.00 m, silikone
- Konstruktion M30x1,5
- Driftsspænding Ub: 10...30 VDC
- Flugtende indbygning
- Kabinetmateriale: Messing, forniklet
- Rækkevidde: 10 mm
- Koblingsudgang: PNP sluttekontakt/brydekontakt (NO/NC)
- Skiftefrekvens 300 Hz
- Kapslingsklasse:IP67
- Omgivelsestemperatur -25...120 °C.
- Yderligere egenskaber:
- Mål: Dia. 30 x 91.5 mm
- Driftspændingsvisning: nej
- Funktionsvisning: nej
- Udgangsmodstand Ra: 6.2 kOhm + D/10.0 kOhm + D.
- Driftsspænding UE DC: 24 V
- Nominel driftsstrøm IE: 400 mA
- Mærkeisolationsspænding UI: 75 V DC
- Dimensioneret kortslutningsstrøm: 100 A
- Standby-fortræk tv maks.: 10 ms
- Driftsspænding Ub: 10...30 VDC
- Anvendelseskategori: DC-13
- Mindste driftsstrøm i: 0 mA
- Belastningskapacitet maks. ved UE: 0.15 µF
- Tomgangsstrøm IO maks., dæmpet: 15 mA
- Tomgangsstrøm IO maks., uden dæmper: 15 mA
- Reststrøm lr max.: 80 µA
- Restripplespænding maks. (% af UE): 15 %
- Skiftefrekvens 300 Hz
- Spændingstilfælde statisk maks.: 1.5 V.
- Kortslutningsbeskyttelse: nej
- Polaritetsbeskyttelse: Ja
- Beskyttet mod ombytningsmulighed: Ja
- Sikret kontaktafstand Sa: 8 mm
- Hysterese H maks. (% af Sr): 15.0 %
- Nominel kontaktafstand Sn: 10 mm
- Realkoblingsafstand Sr: 10 mm
- Realkoblingsafstand Sr, tolerance: ±10 %
- Temperaturdrift maks. (% af Sr): 5 %
- Repeterbarhed maks. (% af Sr): 5.0 %
- MTTF (40 °C): 1255 a
- Aktiv flade, materiale: PBT
- Tilspændingsmoment 70 Nm
- Størrelse M30x1,5
- Fastgørelseslængde 53.00 mm
- Indbygning: Kan indbygges i niveau
- Koblingsudgang: PNP sluttekontakt/brydekontakt (NO/NC)
- Tilslutningstype: Kabel, 5.00 m, silikone
- Kabeldiameter D: 8.00 mm
- Kabellængde L 5 m.
- Kabinetmateriale: Messing, forniklet
- Kappemateriale: Silikone
- EN 60068-2-27, stød: Halvsinus, 30 gn, 11 ms
- EN 60068-2-6, vibration: 55 Hz, amplitude 1 mm, 3x30 min.
- Beskyttelsesklasse: IP67, IP60 på kabeludgang
- Omgivelsestemperatur -25...120 °C.
- Tilsmudsningsgrad: 3
- Antal ledere: 4
- Ledertværsnit: 0.75 mm²
- Afvigelse fra basistype: TA, kabel
- Produkttype
Induktiv sensor
- Type
BES02H7
- Min. driftsspænding
10.0 V
- Driftsspænding maks.
30.0 V
- Driftsspænding
10.0 - 30.0 V
- Kontakttype
1 PNP
- Koblingsafstand (max.)
8 mm
- Udgange
PNP
- Kabinetmateriale
Messing
- Variant
Induktiv
- Materiale-egenskaber
Forniklet
- Indbygningstype
Flugter med
- Størrelse
M30
- Tilslutning
Kabel
- Kabellængde
5.00 m
- Min. Temperatur
-25 °C
- Maks. temperatur
120 °C
IP67
- L
91.50 mm
- H
91.5 m
- (Ø)
30 mm
- Dim.
(Ø x H) 30 mm x 91.5 m
- Indhold
1 stk
- Nominel spænding
24 V
- Kontaktfrekvens
300 Hz
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3416870 BALLUFF Induktiv sensor Induktiv BES02H7 BES02H7 M30 Flugter med PNP (Ø x H) 30 mm x 91.5 m
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3416870 BALLUFF Induktiv sensor Induktiv BES02H7 BES02H7 M30 Flugter med PNP (Ø x H) 30 mm x 91.5 m
Beskrivelse
Vores temperaturfaste induktive sensorer BES klarer ultrahøje temperaturer op til 230 °C. Afhængigt af varianten er kabelkonstruktionen udover kabinettet også designet til højere temperaturer. Din elektronik er fuldstændig integreret eller kan nemt forbindes med passende tilbehør. Med forskellige udformninger kan du nemt integrere vores ultrahøjtemperaturfaste induktive sensorer i forskellige situationer og således også løse pladsbegrænsninger optimalt. Nogle varianter findes desuden også som højtrykssensorer. Det udvider anvendelsesspektret ganske betragteligt. Mål = dia. 30 x 91.5 mm, konstruktion = M30x1,5, indbygning = i niveau, rækkevidde = 10 mm, koblingsudgang = PNP sluttekontakt/brydekontakt (NO/NC), koblingsfrekvens = 300 Hz, husmateriale = messing, forniklet, aktiv flade, materiale = PBT, tilslutning = kabel, 5.00 m, silikone, driftsspænding Ub = 10...30 VDC, omgivelsestemperatur = -25...120 °C, beskyttelsesklasse = IP67, godkendelse/overensstemmelse = CE CE, UKCA, Wee
